Cerciorarse de conectar el extremo
correcto del cable de sonido PC-
DVD a la unidad. Consultar la
figura en la página E-4 para
obtener detalles acerca del
conector para la tarjeta
descodificadora Dxr2. Conectar el
otro extremo a la unidad PC-DVD.
3. Conectar el cable de
transferencia de datos
IDE a la unidad PC-
DVD.
4. Conectar el cable de
sonido PC-DVD a la
unidad PC-DVD.

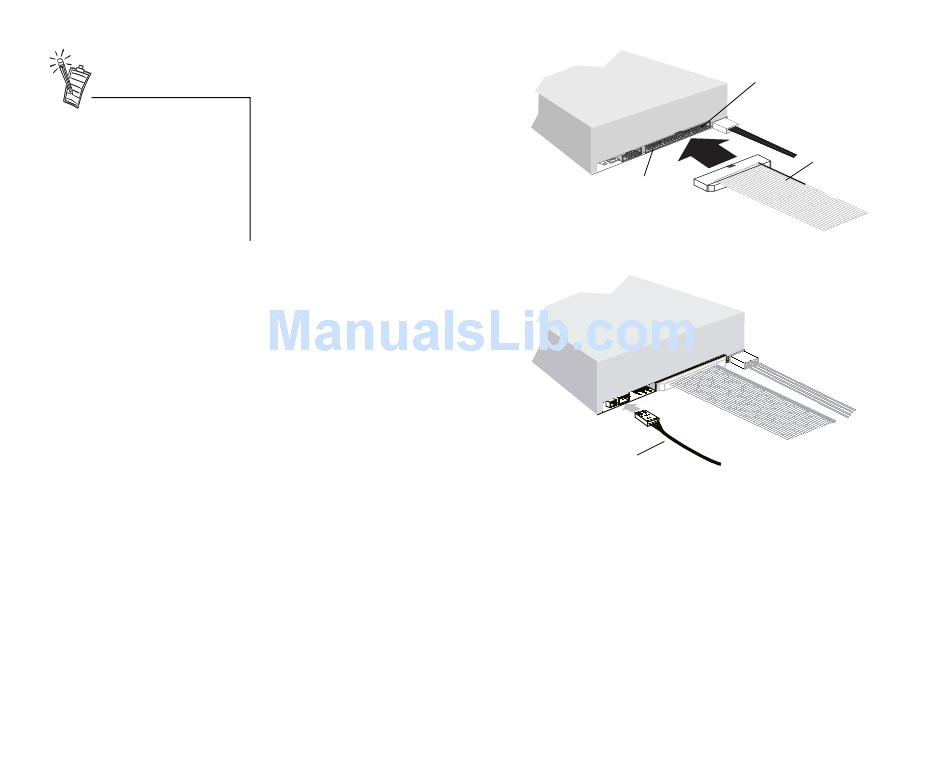

Conector para
datos IDE
Cable para
datos IDE
Cable de sonido
PC-DVD
Instalación de Creative PC-DVD Encore
Nota: Alinear la banda
de color del cable de
datos IDE con el pin 1
Pin1
del conector para
datos IDE.
Banda de
color
