Paso 4: Conexión
de la unidad
PC-DVD al equipo
PC
Conector IDE secundario
Ahora se puede conectar la unidad PC-DVD al controlador IDE de la tarjeta principal del equipo PC. La
tarjeta principal del equipo debe tener dos conectores IDE: El primario por lo general se usa para el disco
duro del equipo y el secundario está reservado para dispositivos tales como unidades de CD-ROM.
Consultar la documentación del equipo PC para obtener información acerca de la ubicación de los
conectores IDE.
Conectar la unidad PC-DVD a uno de los siguientes conectores:
Conector IDE secundario (se recomienda)
Consultar "Conector IDE secundario", más abajo.
Conector IDE secundario con CD-ROM
Consultar "Conector IDE secundario con CD-ROM" en página E-12.
Conector IDE primario con disco duro
Consultar "Conector IDE primario con disco duro" en página E-13.
Si el equipo tiene una unidad de CD-ROM IDE instalada, consultar el "Paso 5: Conexión de otros
dispositivos a la tarjeta Dxr2" en página E-14.
Para conectar la unidad PC-DVD al conector IDE secundario:

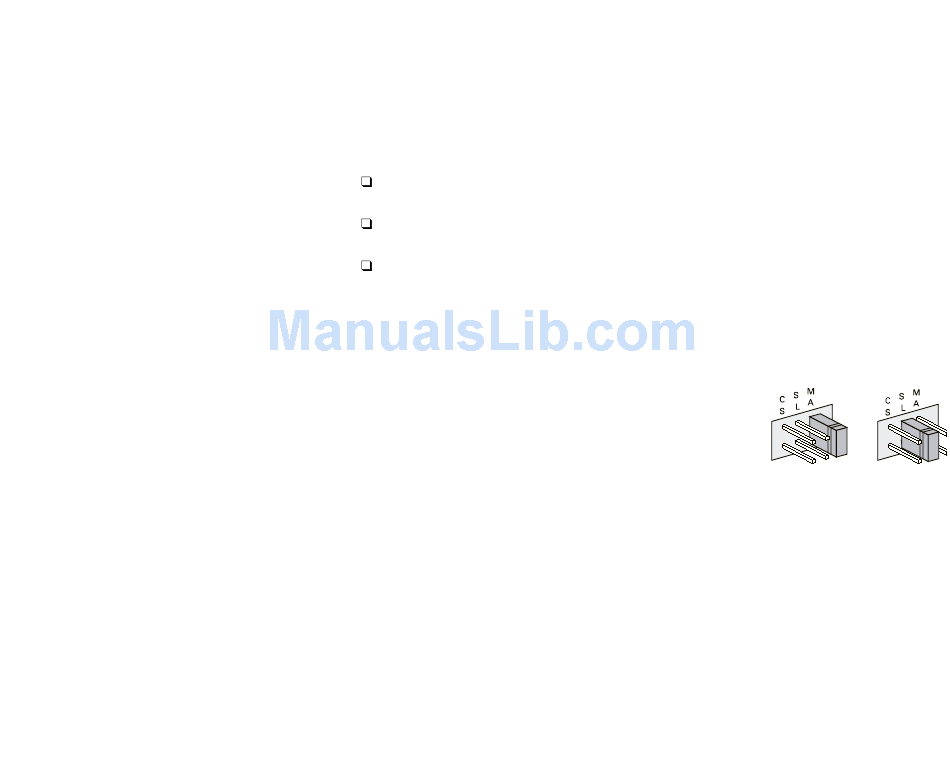

1. Establecer la unidad PC-DVD como la principal
colocando el puente como se muestra.
2. Ubicar el conector IDE secundario en la tarjeta principal
del equipo.
3. Conectar el cable de datos IDE al conector IDE
secundario, alineando la banda de color del mismo al pin
1 del conector IDE.
4. Conectar el cable de sonido PC-DVD al conector de entrada de sonido de la tarjeta
descodificadora Dxr2 (página E-4).
5. Deslizar la unidad hasta que quede bien colocada en el compartimiento y atornillarla con
los tornillos provistos. Seguir con el "Paso 5: Conexión de otros dispositivos a la tarjeta
Dxr2" en página E-14.
Principal
Subordinada
predeterminada)
Instalación de Creative PC-DVD Encore
(opción
E-11
