Paso 5: Conexión
de otros dispositivos
a la tarjeta Dxr2

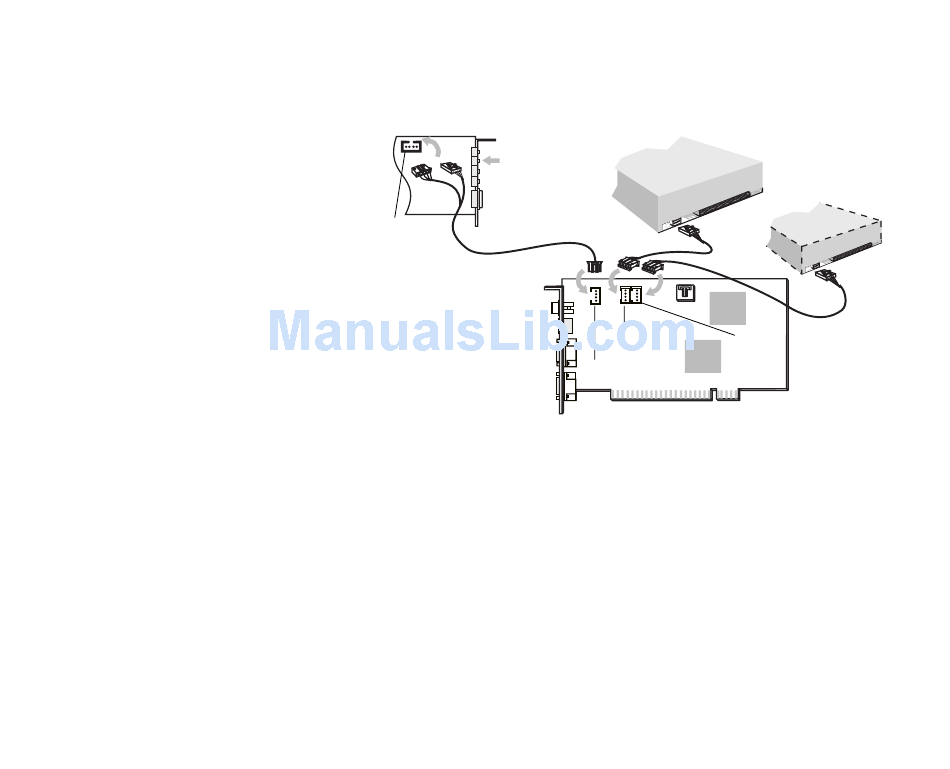

Para conectar otros dispositivos a la tarjeta descodificadora Dxr2:
1. Conectar la unidad PC-DVD y otros dispositivos (unidad de CD-ROM, tarjeta de sonido,
etc.) a la tarjeta Dxr2 usando los cables de sonido.
Tarjeta de sonido
Conector de
sonido CD
Nota: Conecte sólo uno de los
conectores de sonido CD al
conector de sonido de la
tarjeta de sonido. Consultar la
documentación de la misma
para identificarlo.
Conecte los altavoces
amplificados al
enchufe de salida
para linea.
Cable de conexión doble
Conector de entrada
de sonido (1)
Conector de
salida de sonido
Unidad PC-DVD
Unidad de CD-ROM
Cable de
sonido JST
a ATAPI
DIGITAL_OUT
Cable de sonido
CD-ROM (no se
Conector de
incluye)
entrada de
sonido (2)
Tarjeta
descodificadora Dxr2
Instalación de Creative PC-DVD Encore E-14
