Instructions d'installation

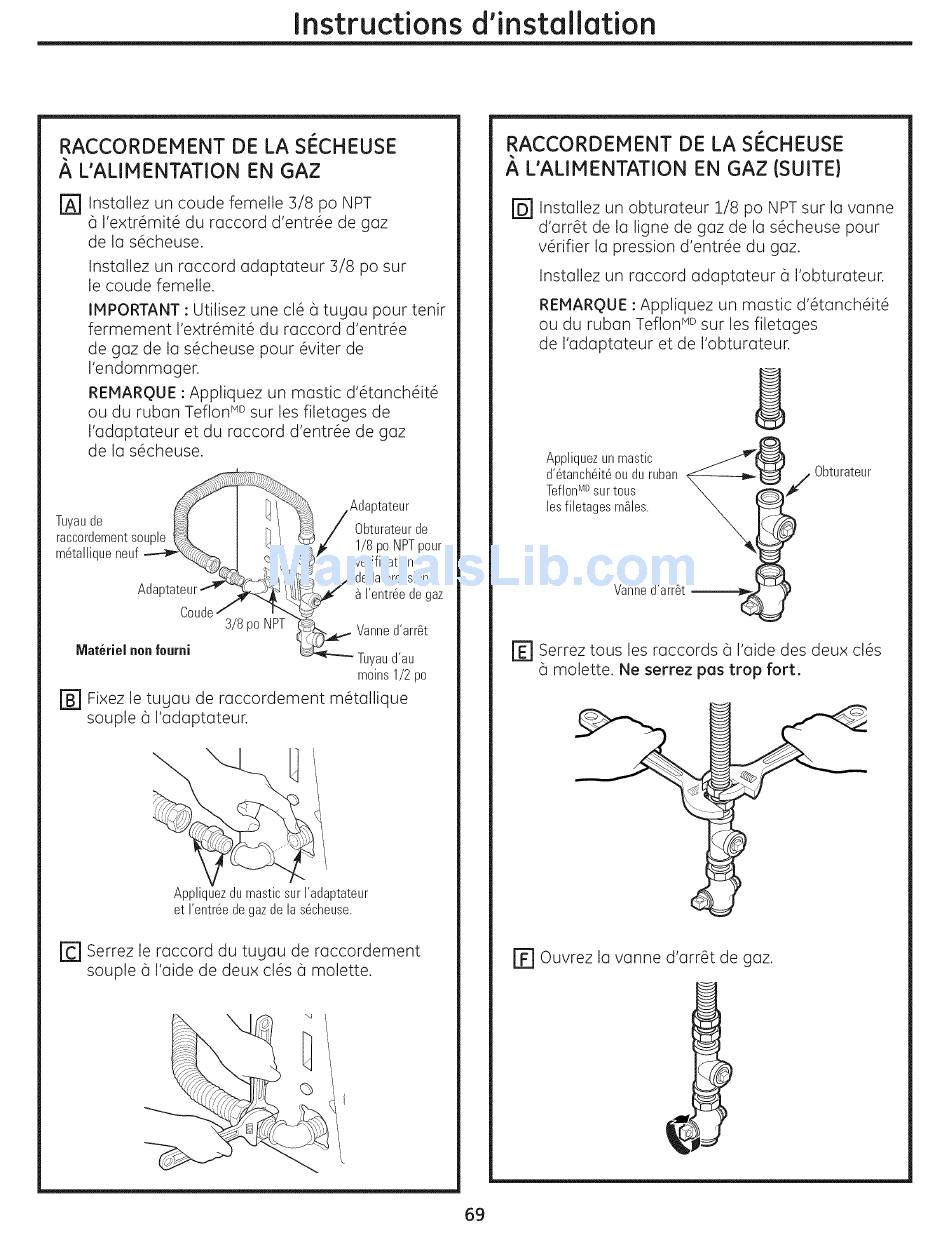

RACCORDEMENT DE LA SI_CHEUSE
L'ALIMENTATION EN GAZ
r_ Installez un coude femelle 3/8 po NPT
6 I'extr6mit6 du raccord d'entr6e de gaz
de la s6cheuse.
Installez un raccord adaptateur 3/8 po sur
le coude femelle.
IMPORTANT : Utilisez une cl6 6 tugau pour tenir
fermement I'extr6mit_ du raccord d'entr6e
de gaz de la s6cheuse pour @iter de
I'endommager.
REMAROUE : Appliquez un mastic d'6tanch_it6
ou du ruban Teflon M_sur les filetages de
I'adaptateur et du raccord d'entr6e de gaz
de la s6cheuse.
Tuyaude LI I
raccordement s ouple _x,_..-_
I d/ '
m,ta,, ,e
Coude13/8 po NIPT'_i
Materiel non fourni
i /Adaptateur
J 0bturateur de
1/8 po NPTpour
v@ification
_/de la pression
a I'entr6ede gaz
!_._ Vanne d'arr@
Tuyaud'au
moins1/2 po
rB1 Fixez le tugau de raccordement m6tallique
souple 6 I'adaptateur.
Appliquezdu masticsur I'adaptateur
et I'entr6ede gaz de la s6cheuse.
EC] Serrez le raccord du tugau de raccordement
souple 6 I'aide de deux cl6s 6 molette.
m2
RACCORDEMENT DE LA SI_CHEUSE
L'ALIMENTATION EN GAZ (SUITE)
r_ Installez un obturateur 1/8 po NPT sur la vanne
d'arr@t de la ligne de gaz de la s6cheuse pour
v@ifier la pression d'entr6e du gaz.
Installez un raccord adaptateur 6 I'obturateur.
REMARQUE : Appliquez un mastic d'6tanch@it6
ou du ruban Teflon MD sur les filetages
de I'adaptateur et de I'obturateur.
Appliquezun mastic __f_
lesfiletages males.
Vanned'arr6t _£:
0bturateur
r_ Serrez tousles raccords 6 I'aide des deux cl6s
6 molette. Ne serrez pus trop fort.
Ouvrez la vanne d'arr@t de gaz.
69
