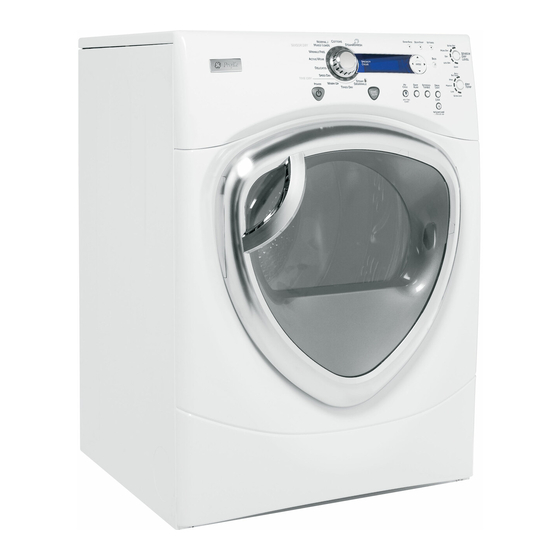

GE Profile DPVH890EJ Owner's Manual And Installation Instructions

Ge profile dpvh890ej: user guide
Hide thumbs

Advertisement

Table of Contents
GEAppliances.com
. . . . . . . . . . . 2-4
Operating Instructions
Controls . . . . . . . . . . . . . . . . . . . . . . . . . . .5-8
Cycle Options . . . . . . . . . . . . . . . . . . . .9, 10
Demand Response . . . . . . . . . . . . . . . . .13
Dryer Features . . . . . . . . . . . . . . . . . .10, 11
Quick Start Guide . . . . . . . . . . . . . . . . . . . .5
Settings Option . . . . . . . . . . . . . . . . . . . . .10
Using the Dryer . . . . . . . . . . . . . . . . . . . . .12
Before You Begin . . . . . . . . . . . . . . . .14, 15
Connecting the Inlet Hoses . . . . . . . . .17
Connecting a Gas Dryer . . . . . . . .18-21
Electric Dryer . . . . . . . . . . . . . . . . . . .22-24
Exhausting the Dryer . . . . . . . . . . .25-31
Final Setup . . . . . . . . . . . . . . . . . . . . . . . . . .32
Installing the Pedestal . . . . . . . . . .42-44
Location of your Dryer . . . . . . . . . .15, 16
Reversing the Door Swing . . . . . .33-38
and Dryer . . . . . . . . . . . . . . . . . . . . . . .39-41
Consumer Support
Consumer Support . . . . . . . Back Cover
Warranty (Canada) . . . . . . . . . . . . . . . . . 50
Warranty (U.S.) . . . . . . . . . . . . . . . . . . . . . 49

SAVE THESE INSTRUCTIONS

Write the model and serial
numbers here:
Model # ______________
Serial # ________________
They are on the label on the front
of the dryer behind the door.
La section française commence à la page 51
La sección en español empieza en la página 103
. . . . . .45-48
