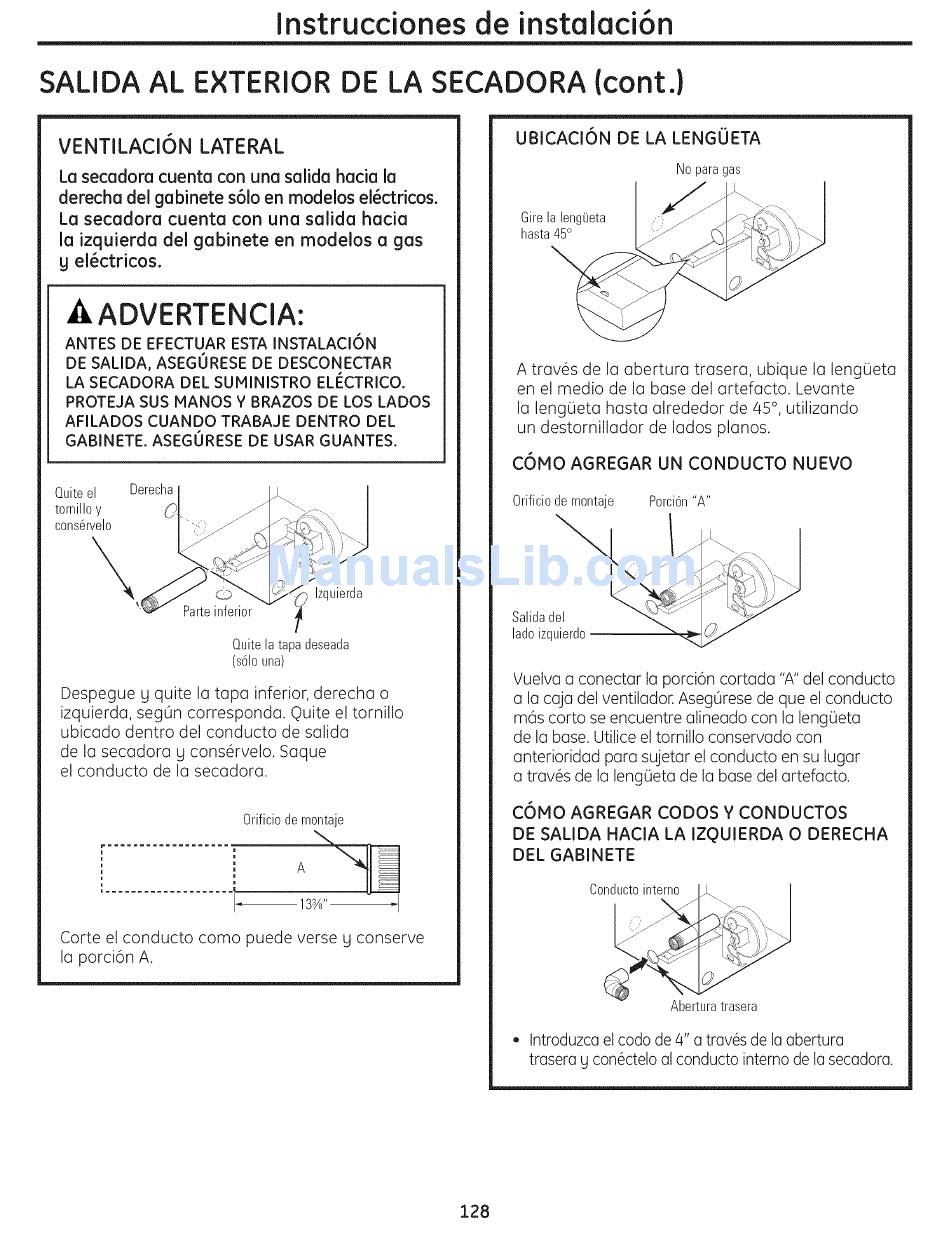

Instrucciones d e instalaci6n
SALIDA AL EXTERIOR DE LA SECADORA (cont.}
VENTILACION LATERAL
La secadoracuentacon una salida haciala
derecha del gabinete s61oen modelos el_ctricos.
La secadora cuenta con una salida hacia
la izquierda del gabinete en modelos a gas
y el_ctricos.
AADVERTENCIA:
ANTES DE EFECTUAR ESTA INSTALACI6N
DE SALIDA, ASEGORESE DE DESCONECTAR
LA SECADORA DEL SUMINISTRO ELI_CTRICO.
PROTEJA SUS MANOS Y BRAZOS DE LOS LADOS
AFILADOS CUANDO TRABAJE DENTRO DEL
GABINETE. ASEGORESE DE USAR GUANTES.
Quiteel Derecha
tornillo y
cons@velo
Parteinferior
Izquierda
Quite la tapa deseada
(s61o una)
Despegue y quite la tapa inferior, derecha o
izquierda, segOn corresponda. Quite el tornillo
ubicado dentro del conducto de salida
de la secadora y cons6rvelo. Saque
el conducto de la secadora.
0rificio de montaje
', A
m
L .................... m
I 133A"
Corte el conducto como puede verse g conserve
la porci6n A.
UBICACI6N DE LA LENGUETA
No para gas
Gire la leng[ieta
hasta45°
A trav6s de la abertura trasera, ubique la lengOeta
en el medio de la base del artefacto. Levante
la lengQeta hasta alrededor de 45 °, utilizando
un destornillador de lados pianos.
C61'40
AGREGAR UN CONDUCTO NUEVO
0rificio de montaje Porci6n"A"
s _ i )
Salidad
lado izquierdo
Vuelva a conectar la porci6n cortada "A" del conducto
a la caja del ventilador. AsegOrese de que el conducto
m6s corto se encuentre alineado con la lengOeta
de la base. Utilice el tornillo conservado con
anterioridad para sujetar el conducto en su lugar
a trav6s de la lengOeta de la base del artefacto.
C6MO
AGREGAR CODOS Y CONDUCTOS
DE SALIDA HACIA LA IZQUIERDA O DERECHA
DEL GABINETE
Conductointerno
Abertura trasera
Introduzca el codo de 4" a trav6s de la abertura
trasera g con6ctelo al conducto interno de la secadora.
128
