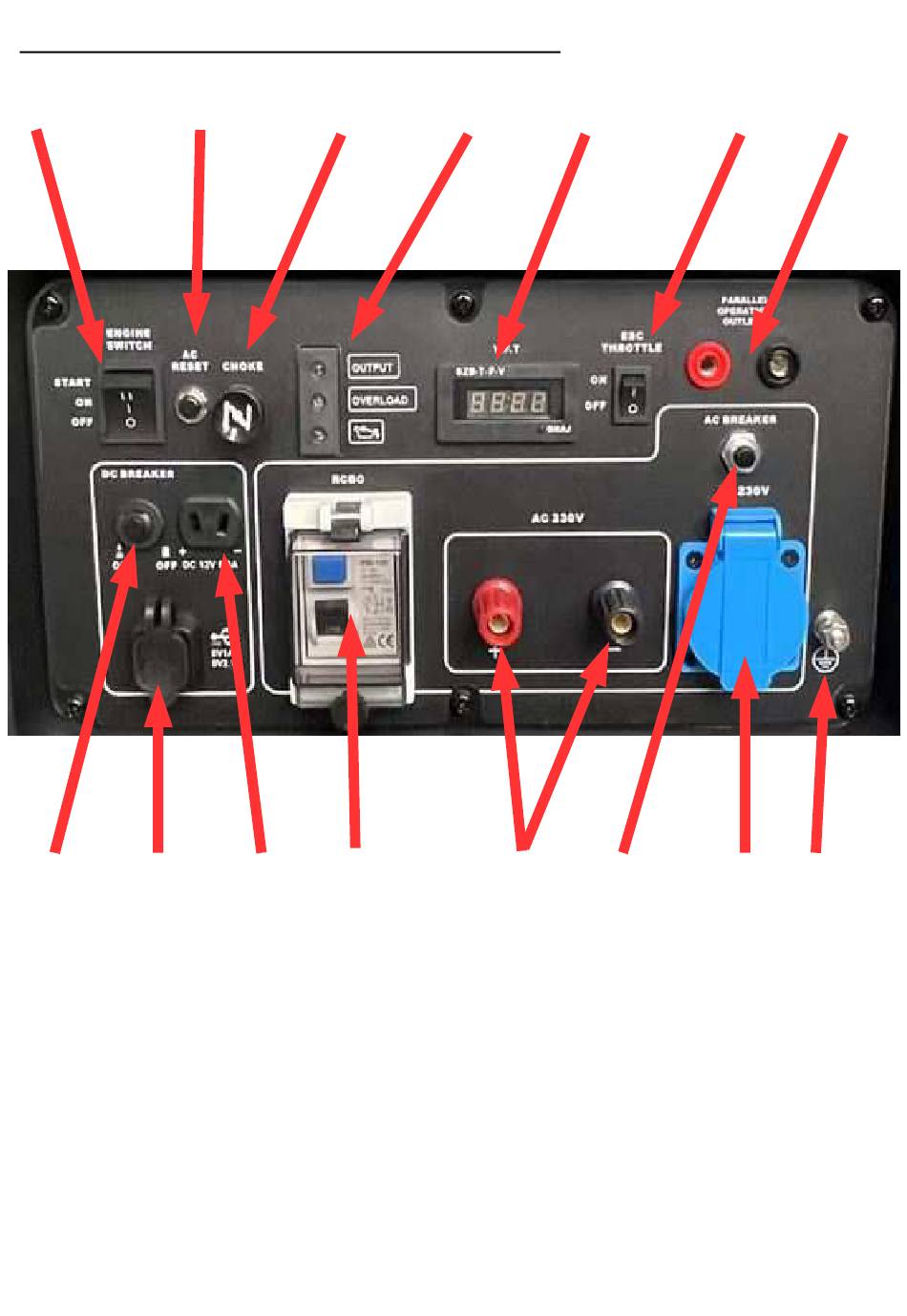

Beschrijving Bedieningspaneel

16 17
30
29
16: Motorschakelaar
17: 230V AC resetknop
18: Chokehendel
19: Controlelampjes
20: Voltmeter
21: ESC-schakelaar (engine smart control)
22: Connector voor parallelle werking
23: Aardverbinding/aarding
18 19.1-19.3
27
28
20
26 25
24: stopcontact 230V AC (32A)
25: 230V AC schakelaar
26: stopcontact 230V AC (32A)
27: Aardlekschakelaar (32A)
28: 12V DC aansluiting
29: 5V USB-poorten
30: 12V DC zekering schakelaar
21 22
Abb. 5
24 23
17
