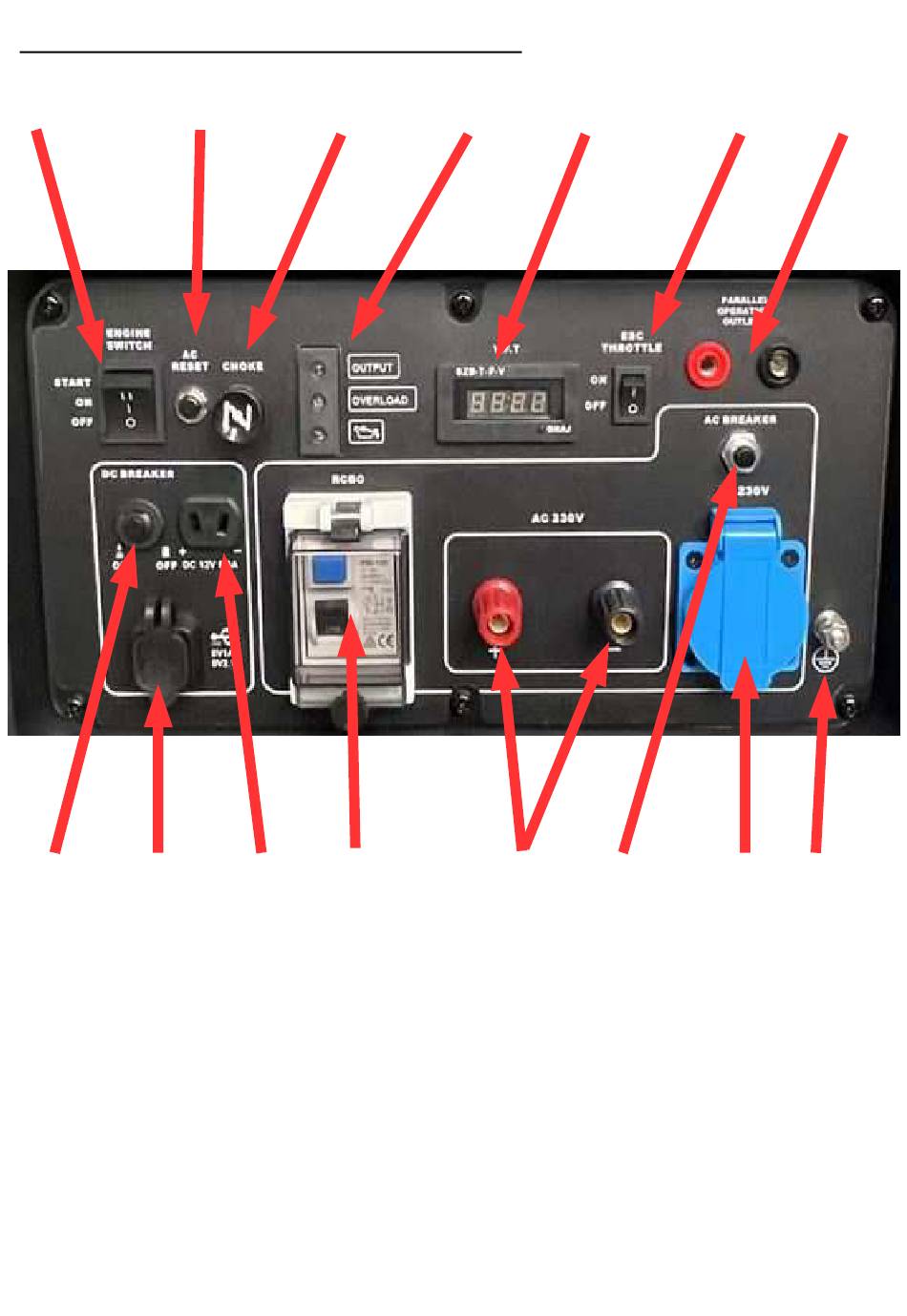

Descripción Panel de control
16 17
30
29
16: Interruptor del motor
17: Botón de reinicio de 230 V CA
18: Palanca del estrangulador
19: Indicadores luminosos
20: Voltímetro
21: Interruptor ESC (control inteligente del motor)
22: Conector de funcionamiento en paralelo
23: Conexión a tierra
18 19.1-19.3
27
28
20
26 25
24: toma de 230 V CA (32 A)
25: Interruptor de 230 V CA
26: toma de 230 V CA (32 A)
27: Interruptor diferencial (32A)
28: Conexión de 12 V CC
29: Puertos USB de 5 V
30: Interruptor fusible 12V CC
21 22
Abb. 5
24 23
