• Manche Vakuumpumpen haben
Eingangsarmaturen, die in die Eingangs-
öffnung geschraubt werden. Darauf achten,
dass der O-Ring auf der Dichtfläche aufliegt.
Die Armatur in das Pumpengehäuse
einpassen und fest sichern.

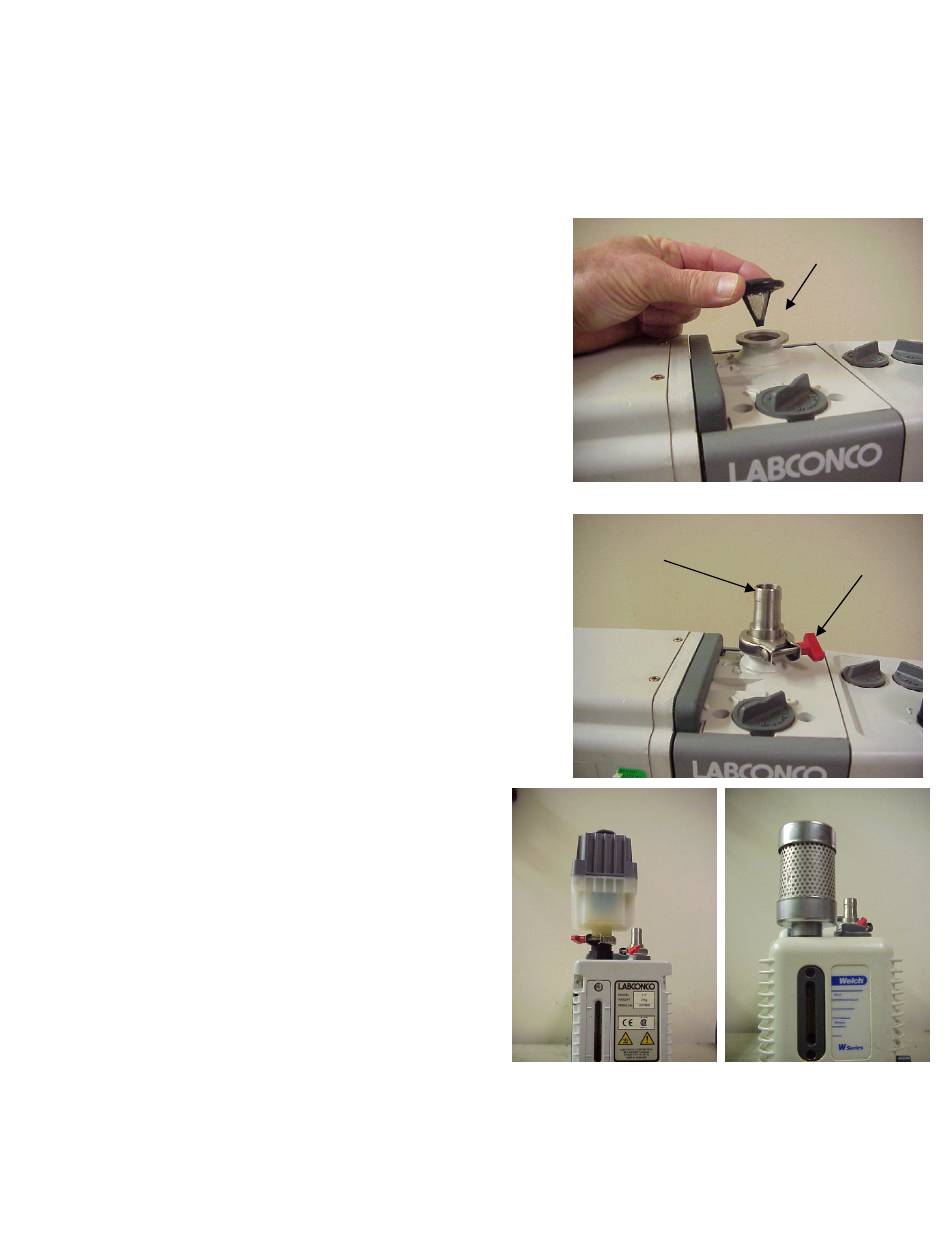

• Manche Vakuumpumpen haben
Eingangsarmaturen, die an der Pumpe
festgeklemmt werden. Den Zentrierring mit
Filtersieb auf die Eingangsarmatur legen.
• Die Schlauchwiderhaken-Armatur auf den
Zentrierring platzieren.
• Die Armatur mit der Klemme sichern.
• Den Ausgangsfilter am Ausgangsport
anbringen. Manche Pumpen verfügen über
Filter zum Einschrauben. Andere
setzen voraus, dass ein Zentrierring
auf die Armatur gelegt wird; eine
Klemme sichert ihn dann an der
Eingangsarmatur.
• HINWEIS:
Drehschiebervakuumpumpen brauchen
einen Ausgangsfilter, damit kein
Öldunst aus der Pumpe austritt und der
Ölvorrat verbraucht wird.
Schlauch-
widerhaken
Seite 2 von 5
Eingangs-
armatur
Klemme
