• Riempire il serbatoio d'olio della pompa fino a raggiungere il livello di pieno tra le
tacche dell'indicatore a trasparenza posto sull'alloggiamento della pompa stessa.
• Verificare che l'impostazione della tensione della pompa a vuoto corrisponda a quella
riportata sull'etichetta del numero di serie del liofilizzatore. Riconfigurarla se
necessario. Vedere le istruzioni relative alla pompa.
• Far scattare l'interruttore di alimentazione della pompa a vuoto nella posizione ON.

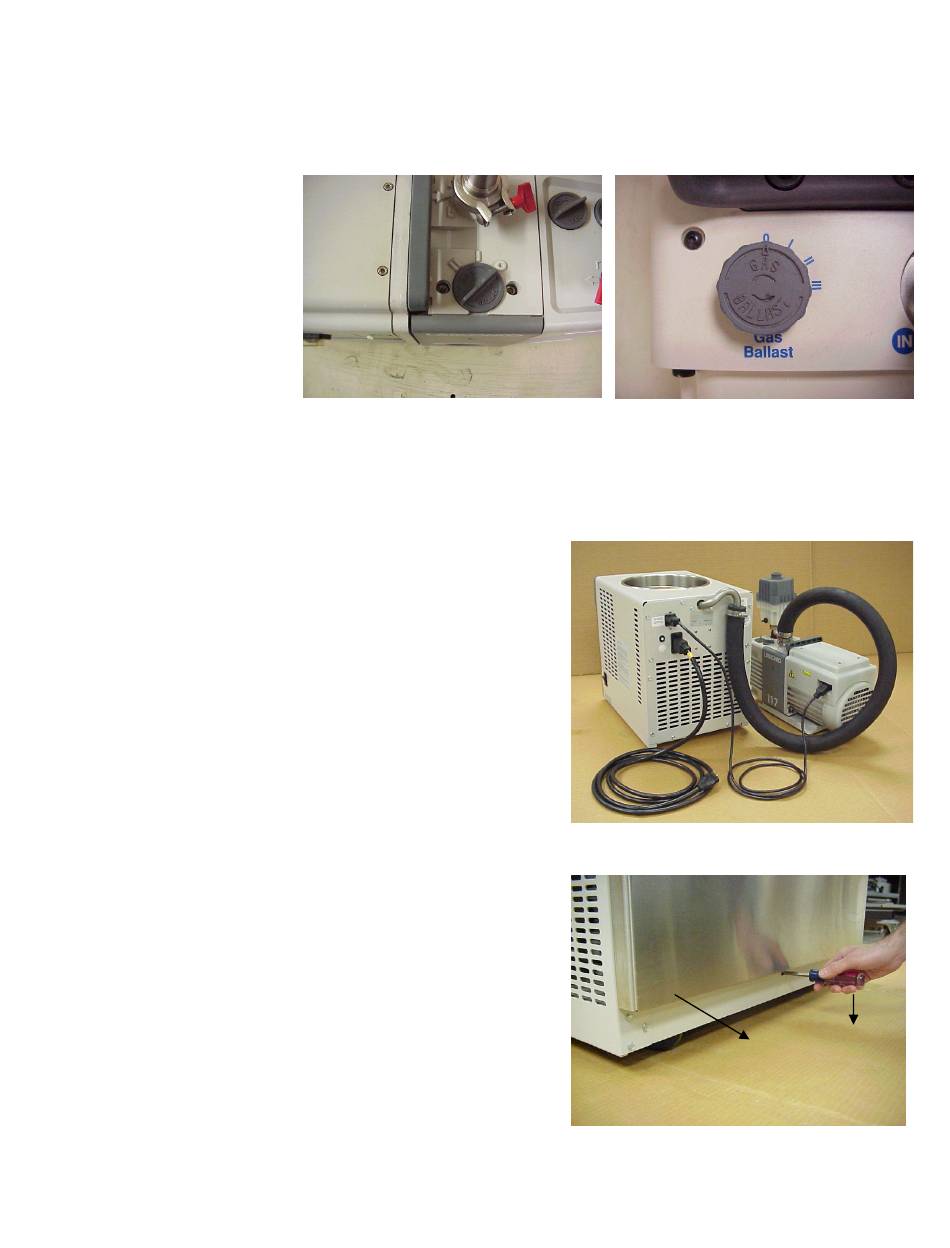

• Impostare la
manopola della
zavorra gas
(GAS
BALLAST)
nella posizione
chiusa o
minima.
Passo 4. Connessioni della pompa a vuoto
• Modelli da banco
o Posizionare la pompa a vuoto a non
più di 610 mm di distanza dall'uscita da
19 mm di diametro, posta sul retro
dell'unità.
o Collegare una estremità del tubo a
vuoto all'uscita del liofilizzatore e l'altra
estremità all'ingresso della pompa a
vuoto. Morsettare saldamente
entrambe le estremità.
o Collegare la spina del cavo di
alimentazione della pompa a vuoto alla
presa sul retro del liofilizzatore.
• Modelli a consolle
o ATTENZIONE! Accertarsi che il
liofilizzatore non sia collegato alla rete
di alimentazione.
o Rimuovere il pannello anteriore
inferiore dal liofilizzatore inserendo un
cacciavite nella sfinestratura centrale
sotto il pannello stesso. Inclinare verso
il basso l'impugnatura del cacciavite e
tirare verso l'esterno il fondo del
pannello.
Page 3 of 5
Spingere verso il
Tirare
basso
