Labconco FreeZone Quick Installation Manual page 20

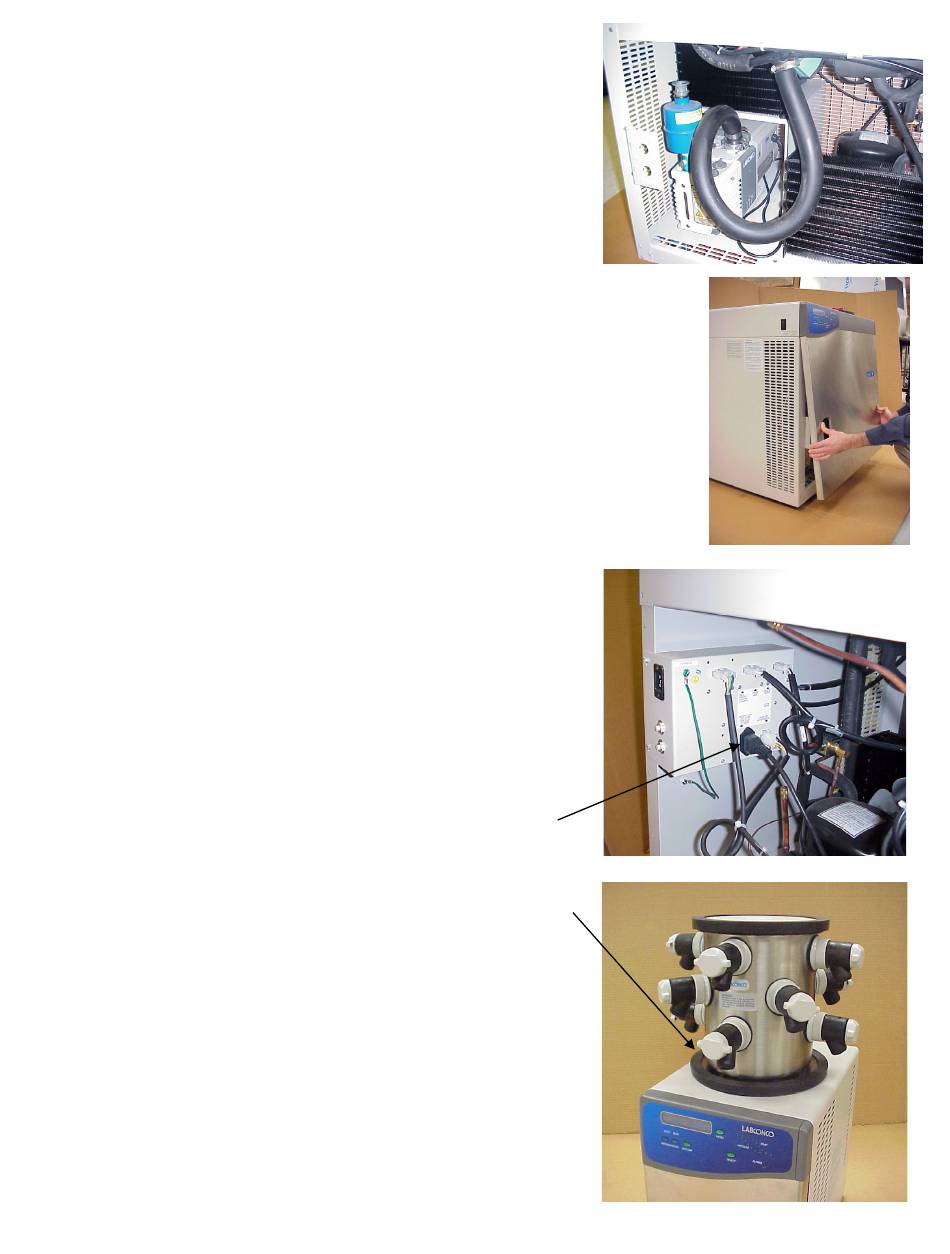

o Die Vakuumpumpe in den Schrank setzen.
o Den Vakuumschlauch an der
Eingangsarmatur der Vakuumpumpe
anschließen. Festklemmen.
o Die Frontplatte wieder einbauen. Dazu den oberen
Rand unter die Bedientafel positionieren und den
unteren Rand nach innen drücken.
o VORSICHT - Vor dem Entfernen der
Rückwand sicherstellen, dass der
Gefriertrockner vom Strom getrennt ist.
Die obere Rückwand NICHT
ENTFERNEN.
o Das Netzkabel der Vakuumpumpe in die
Buchse am Schaltkasten mit der
Markierung „Vakuumpumpe" anschließen.
o Die Rückwand wieder einbauen.
Schritt 5. Einbau einer Kammer oder eines
Verteilers (außer 4,5 l Modelle, an denen bereits
eine Kammer befestigt ist.)
• 1 l und 2,5 l Modelle
o Den Deckel der Kollektorkammer auf die
Kammer setzen.
o Die flache Gummidichtung auf dem Loch
in der Mitte des Kammerdeckels
zentrieren.
o Die Kammer oder den Verteiler auf die
Dichtung setzen.
Buchse der
Vakuumpumpe
Kammerdeckel
Seite 4 von 5
Obere
Rückwand
