Labconco FreeZone Quick Installation Manual page 10

o Collocare la pompa a vuoto all'interno del
mobiletto.
o Collegare il tubo a vuoto al raccordo di
ingresso della pompa a vuoto. Morsettare
saldamente.
o Reinstallare il pannello anteriore, collocandone l'orlo
superiore sotto il pannello dei comandi e spingendone
il fondo verso l'interno.
o ATTENZIONE! Accertarsi che il liofilizzatore
non sia collegato alla rete di alimentazione
prima di rimuovere il pannello posteriore
inferiore. NON rimuovere il pannello
posteriore superiore.
o Inserire la spina del cavo di alimentazione
della pompa a vuoto nella presa
appositamente contrassegnata del quadro
elettrico.
o Rimontare il pannello posteriore.
Passo 5. Installazione di una camera o rampa
(eccetto nel caso dei modelli da 4,5 L, dotati di
camera precollegata)
• Modelli da 1 L e 2,5 L
o Porre il coperchio della camera del collettore
sulla parte superiore della camera stessa.
o Centrare la guarnizione piatta in gomma
attorno al foro al centro del coperchio della
camera.
o Collocare la camera o rampa sulla
guarnizione.

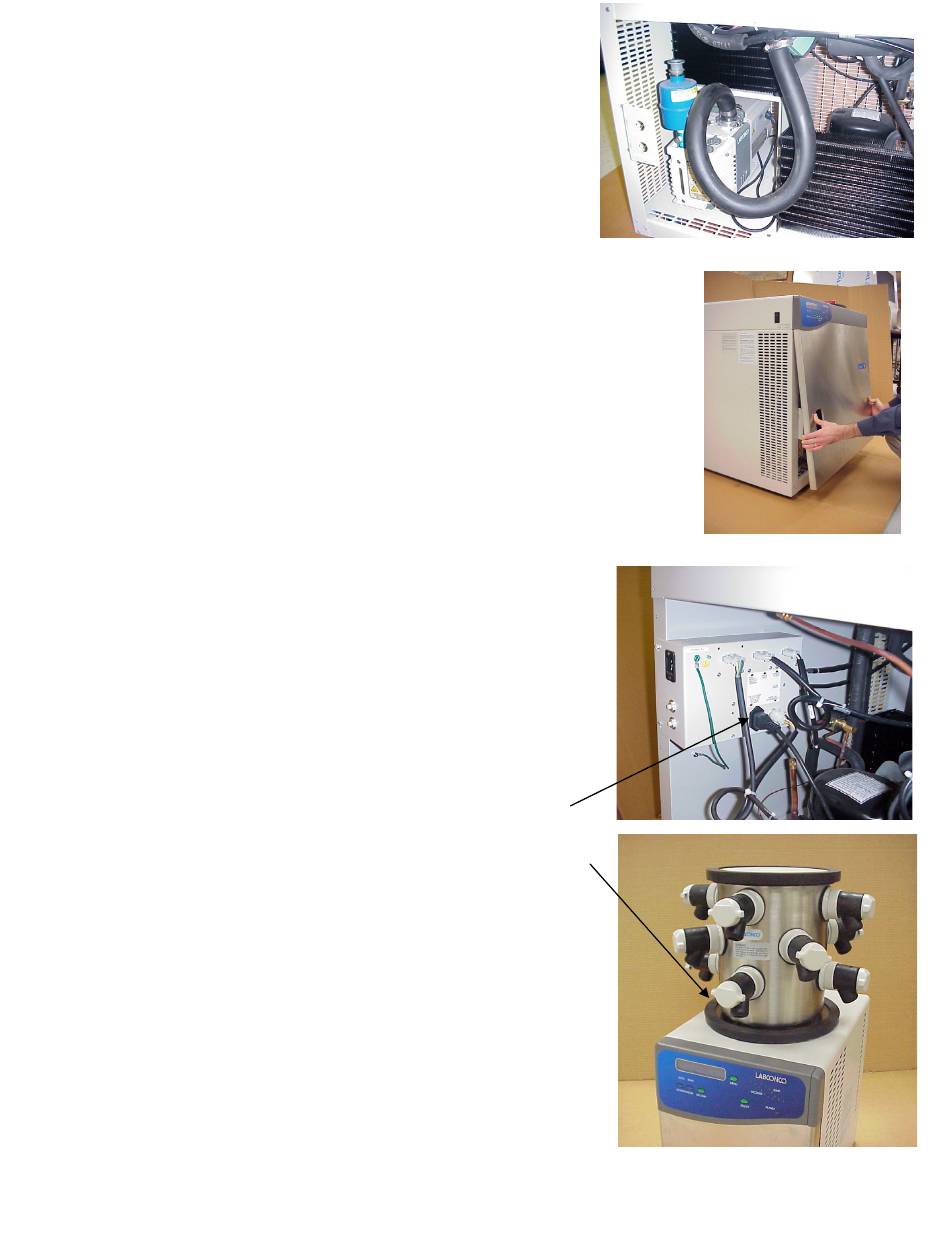

Presa della pompa a vuoto
Coperchio della
camera
Page 4 of 5
Pannello
posteriore
superiore
