i
Wenn ein überwachtes IT-System galvanisch ge-
koppelte Gleichstromkreise enthält, kann ein
Isolationsfehler nur dann richtig erfasst werden,
wenn über die Gleichrichterventile ein Mindest-
strom von > 10mA fließt.

Montage

Mindestabstand zu benachbarten Geräten: Seitlich 0 mm,
oben 20 mm, unten 20 mm!

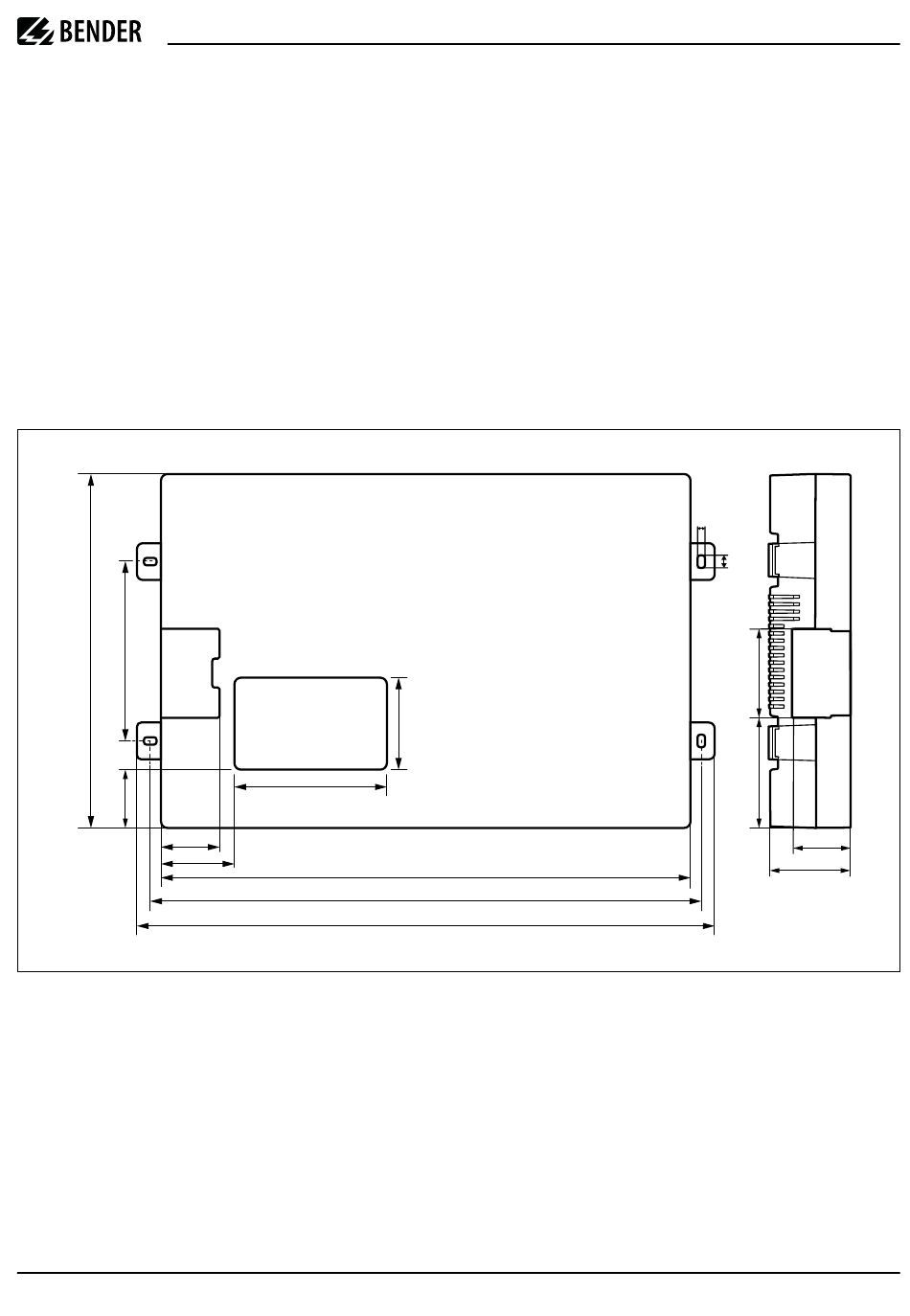

Montieren Sie das Gerät mit 4 Schrauben M5, siehe auch
Bohrungen im Maßbild. Richten Sie es so aus, dass es im
Betrieb senkrecht steht und die Netzankopplung (L1/+,
L2/–) oben ist.
246 125
40,5
40,75
Maßangabe in mm
106
51
i
When the IT system to be monitored contains gal-
vanically coupled DC circuits, take into considera-
tion that: an insulation fault can only be detected
correctly when the rectifier valves carry a mini-
mum correctly when the rectifier valves carry a
minimum current of > 10 A
Mounting
Minimum distance to adjacent devices: Lateral 0 mm,
top 20 mm, bottom 20 mm!
Install the device by means of four M5 screws, also refer
to the drill holes shown in the dimension diagram. Align
it in such a way that it is vertically upright during opera-
tion and that the system coupling (L1/+, L2/–) is on top.
64
368
383
401,5
Dimensions in mm
isoxx1685Dx-x25_D00272_04_Q_DEEN / 02.2024
ISOMETER® isoxx1685Dx-x25
5,2
8,75
61,8
76,6
39,8
55,7
3
