ISOMETER® isoHR685W-x-I-B

Montage

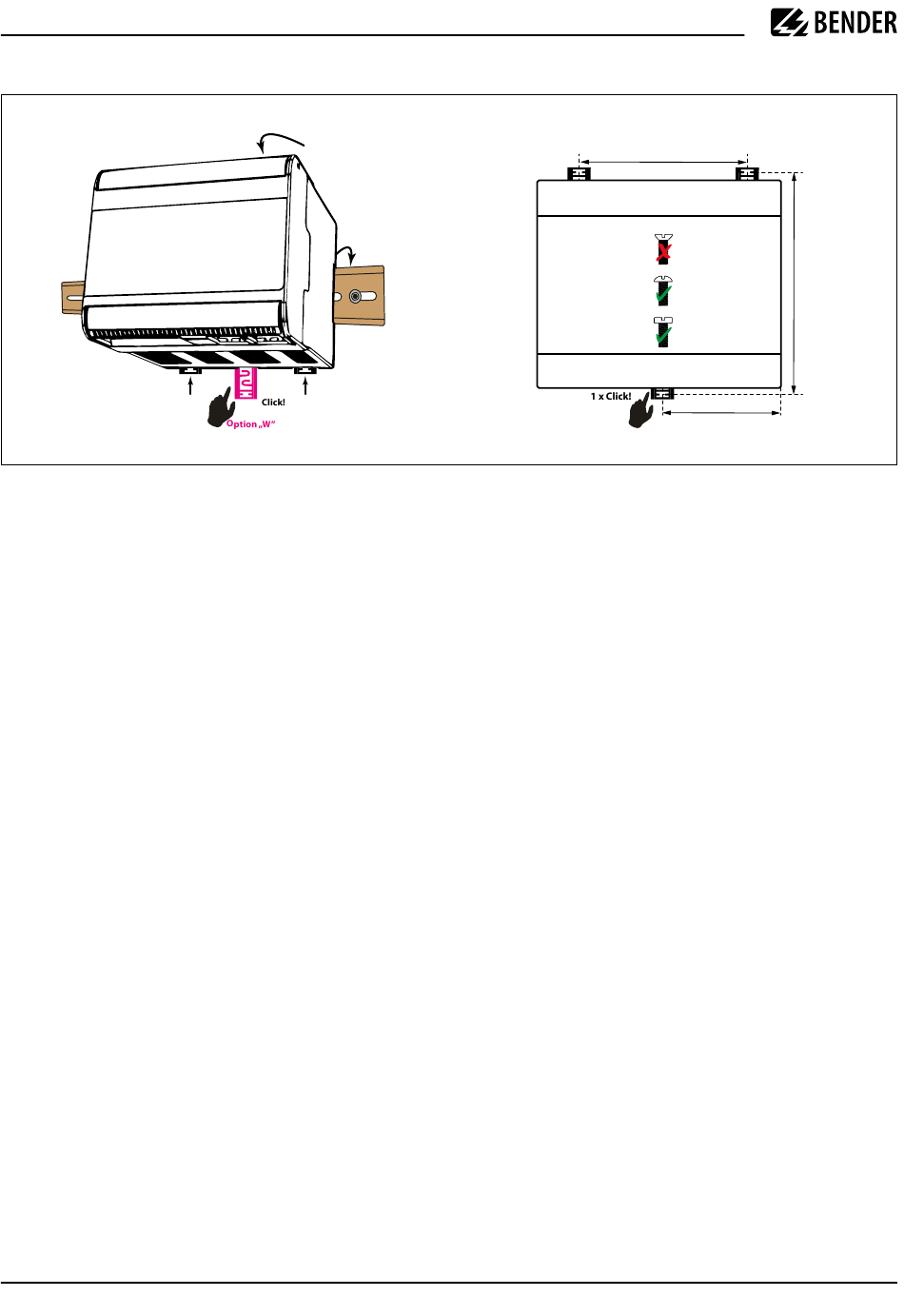

Montage auf Hutschiene / DIN rail mounting
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beach-
ten Sie dabei die technischen Daten. Montieren Sie nach
dem Anschluss die obere und die untere mitgelieferte
Klemmenabdeckung!
I
W ! Verletzungen, Brände und Sach-
arnung
schäden durch Kurzchluss! Entsprechend DIN
VDE 0100-430 können Sie auf Einrichtungen zum
Schutz bei Kurzschluss für die Ankopplung der
Klemmen L1/+, L2, L3/- an das zu überwachende
IT-System verzichten, wenn die Leitung oder das
Kabel so ausgeführt ist, dass die Kurzschlussgefahr
auf ein Mindestmaß beschränkt ist. Achten Sie auf
kurz- und erdschlussfeste Verlegung.
4 isoHR685W-x-I-B_D00261_06_Q_DEEN/03.2024
2.
1.
3.
Mounting
Schraubbefestigung /Screw mounting
Connection
Wire up the device according to the wiring diagram ta-
king account of the technical data. After connecting the
device, install the enclosed upper and lower terminal
cover!
I
W ! Injury, fire and damage to property
arning
due to a short circuit! When coupling the termi-
nals L1/+, L2, L3/- to the IT system ≤ 690 V to be
monitored, devices for protection against a short-
circuit can be omitted according to IEC 60364-4-
43:2008 or DIN VDE 0100430 if the wiring is carried
out in such a way as to reduce the risk of a short-
circuit to a minimum. Pay attention to short-cir-
cuit proof and earth-fault proof wiring.
72
Ø M4
100
54
