Wenn ein überwachtes IT-System galvanisch ge-
koppelte Gleichstromkreise enthält, kann ein
Isolationsfehler nur dann richtig erfasst werden,
wenn über die Wechselrichter ein Mindeststrom
von > 10 mA fließt.

Montage

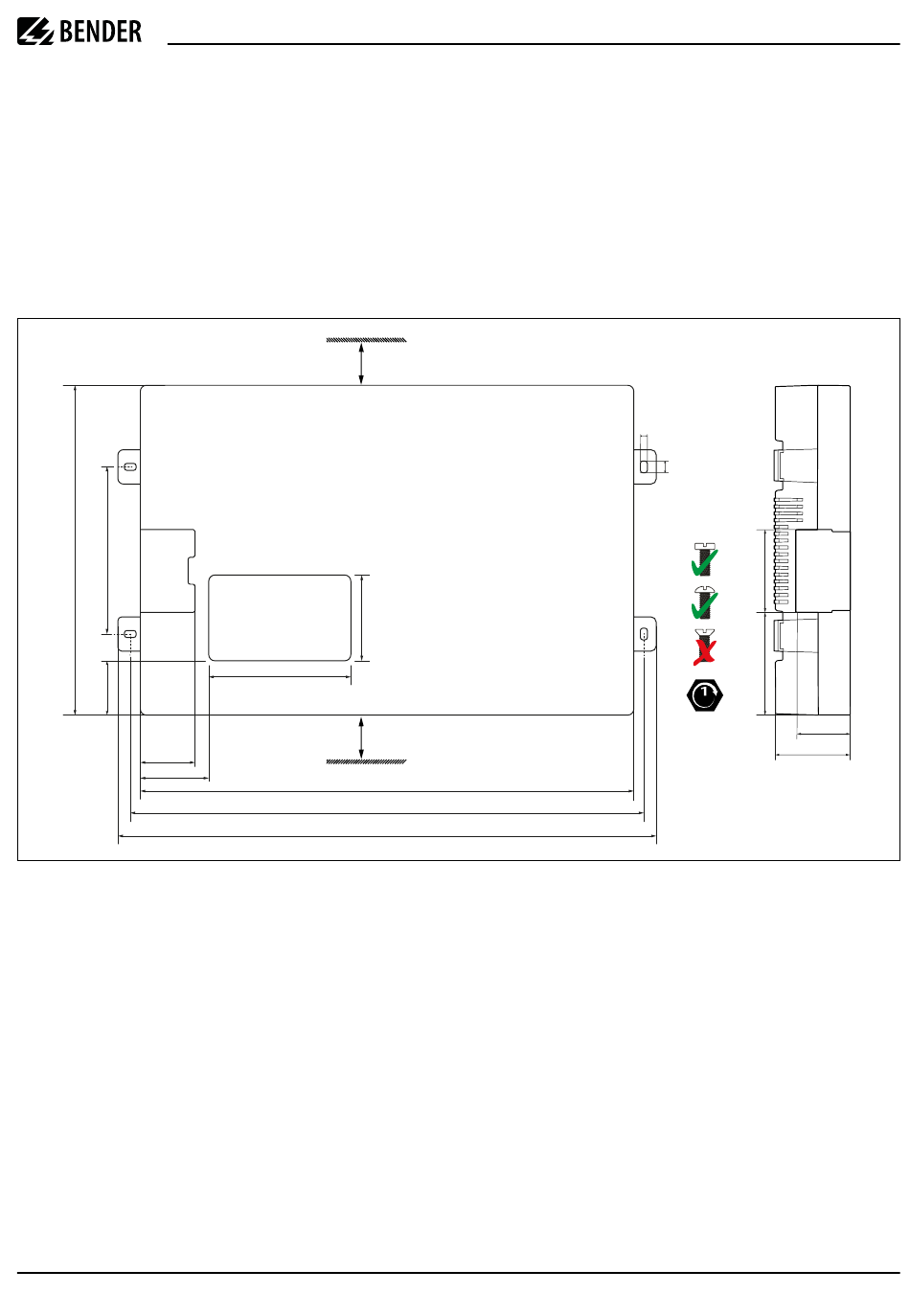

Richten Sie das Gerät so aus, dass es im Betrieb senkrecht
steht und die Netzankopplung (L1/+, L2/–) oben ist.
246 125
40,5
40,75
51
Maßangabe in mm
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beach-
ten Sie dabei die technischen Daten.
I
! Elektrischer Schlag! Bei Berühren von
g
efahr
spannungsführenden nicht isolierten Leitern kön-
nen Tod oder schwere Körperverletzung eintreten.
Vermeiden Sie deshalb jeglichen Körperkontakt
mit aktiven Leitern. Beachten Sie die Regeln für
das Arbeiten an elektrischen Anlagen.
I
! Nicht korrekt arbeitende Isolations-
W
arnung
überwachungsgeräte!
Klemmen KE und E getrennt mit je einer Leitung an
den Schutzleiter PE an.
> 20
64
106
> 20
368
383
401,5
Schließen Sie die
i
If a monitored IT system contains galvanically
coupled DC circuits, an insulation fault can only be
detected correctly if a minimum current of
> 10 mA flows via the inverters.
Mounting
Align the device in such a way that it is vertically upright
during operation and that the system coupling (L1/+,
L2/–) is on top.
Dimensions in mm
Connection
Wire up the device according to the wiring diagram taking
account of the technical data.
I
! Electric shock! Touching uninsulated
D
anger
live conductors can result in death or serious injury.
Therefore avoid any physical contact with active
conductors. Ensure compliance with the regulations
for working on electrical installations.
I
! Insulation monitoring devices that
W
arning
do not work correctly! Connect the terminals KE
and E individually to the protective earth conduc-
tor PE.
isoHR1685DW-925_D00369_01_Q_DEEN / 02.2024
ISOMETER® isoHR1685DW-925
5,2
8,75
ØM5
61,8
76,6
Nm
55,7
39,8
3
