Montage - Bender ISOMETER isoRW685W-D Quick Start Manual

I
! Sachschaden durch unsachgemäße
V
orsiCht
Installation! Die Anlage kann Schaden nehmen,
wenn Sie in einem leitend verbundenen System mehr
als ein Isolationsüberwachungsgerät anschließen.
Sind mehrere Geräte angeschlossen, funktioniert das
Gerät nicht und meldet keine Isolationsfehler.
Schließen Sie in jedem leitend verbundenen System
nur ein Isolations über wachungs gerät an.
I
! Trennung vom IT-System! Bei Isolations-
V
orsiCht
und Spannungsprüfungen an der Anlage muss das
Isolationsüberwachungsgerät für die Dauer der
Prüfung vom IT-System getrennt sein. Andern falls
kann das Gerät Schaden nehmen.

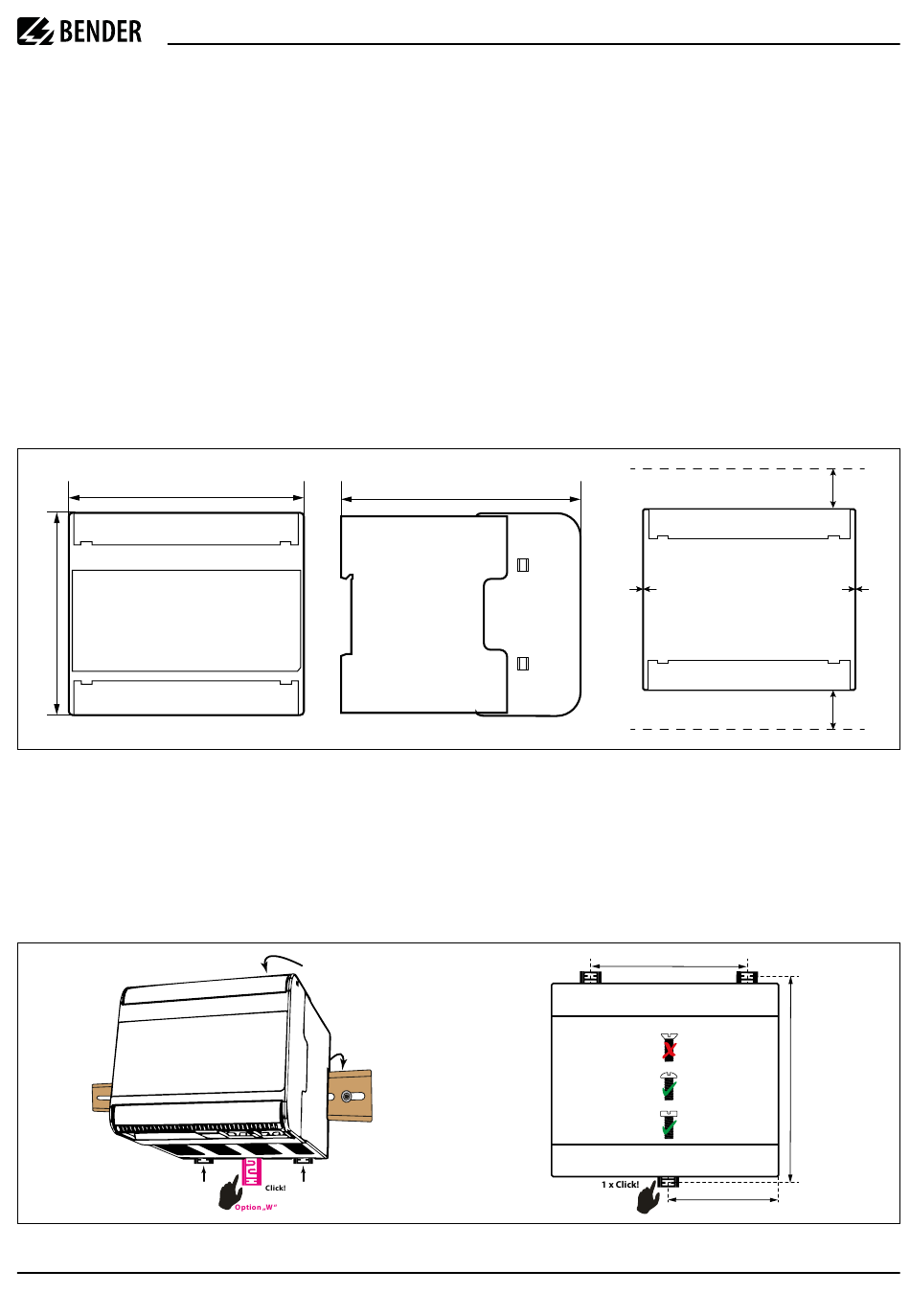

Maße
108
93
Maßangabe in mm
i
DIN EN 45545-2:2016 beachten! Beträgt der
Abstand zu benachbarten Komponenten, die
nicht die Anforderung der Norm DIN EN 45545-2
erfüllen, sind diese als gruppiert zu betrachten.

Montage

Montage auf Hutschiene / DIN rail mounting
2.
1.
3.
I
! Damage to property due to incorrect
C
aution
installation! There should only be one insulation
monitoring device per conductively connected in-
stallation. Damage to the installation may result if
several insulation monitoring devices are connect-
ed. In addition, the device will not function and
will not report an insulation fault if more than one
insulation monitoring device is connected.
I
! Disconnect from the IT system! The
C
aution
insulation monitoring device must be disconnect-
ed from the IT system before insulation or voltage
tests at the installation and must remain so for the
duration of the test. Otherwise the device may be
damaged.
Dimensions
110
0 mm
Dimensions in mm
i
Observe DIN EN 45545-2:2016! If the distance to
neighboring components that do not meet the
requirement of the standard DIN EN 45545-2,
they are to be considered as grouped.
Mounting
Schraubbefestigung /Screw mounting
isoRW685W-D-x_D00419_03_Q_DEEN/03.2024
ISOMETER® isoRW685W-D(-B)
20 mm
20 mm
72
Ø M4
100
54
0 mm
3
