Bedienelemente
Zweizeiliges Display für Standard- und Menübetrieb
TEST-Taste: Selbsttest aufrufen /
Aufwärts-Taste: Parameteränderung, im Menü aufwärts bewegen
RESET-Taste: Löschen gespeicherter Isolationsfehler-Alarme /
Abwärts-Taste: Parameteränderung, im Menü abwärts bewegen
Menü-Taste: Aufruf Menüsystem /
EINGABE-Taste: Bestätigung einer Parameteränderung
Alarm-LED 1 leuchtet: Isolationsfehler, erste Warnschwelle erreicht
Alarm-LED 2 leuchtet: Isolationsfehler, zweite Warnschwelle erreicht
oder Systemfehler-Meldung
IR1575
ISOMETER®
1
2 3 4

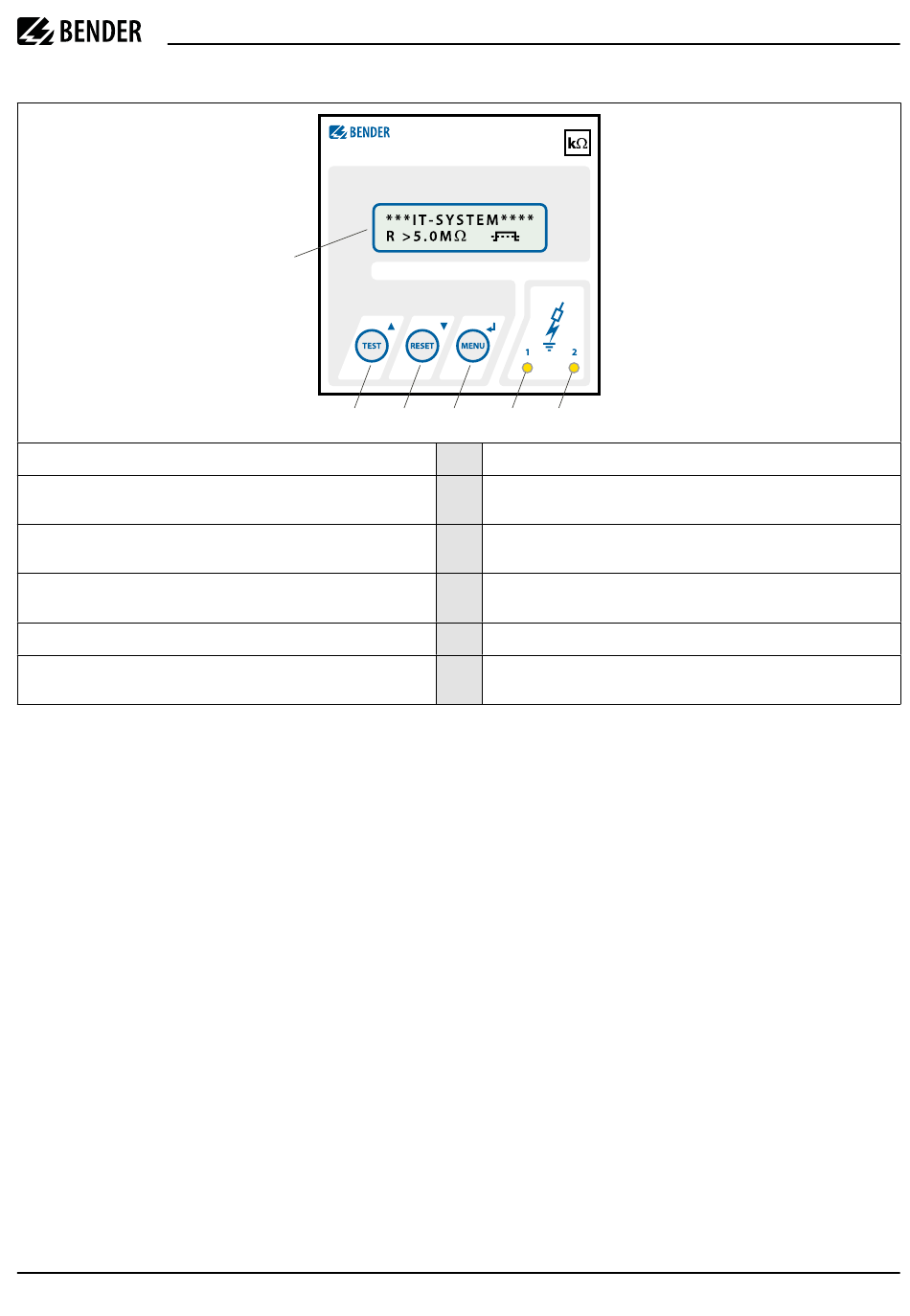

Operating elements

5 6
1 Two-line display for standard and menu mode
2 TEST button: to call up the self test /
Up key: parameter change, moving up in the menu
3 RESET button: to delete insulation fault messages /
Down key: parameter change, moving down in the menu
4
MENU button: activating the menu system /
Enter key: confirmation parameter change
5 Alarm-LED 1 lights: insulation fault, first warning level reached
6 Alarm-LED 2 lights: insulation fault, second warning level reached or
system fault
