ISOMETER® IR157x

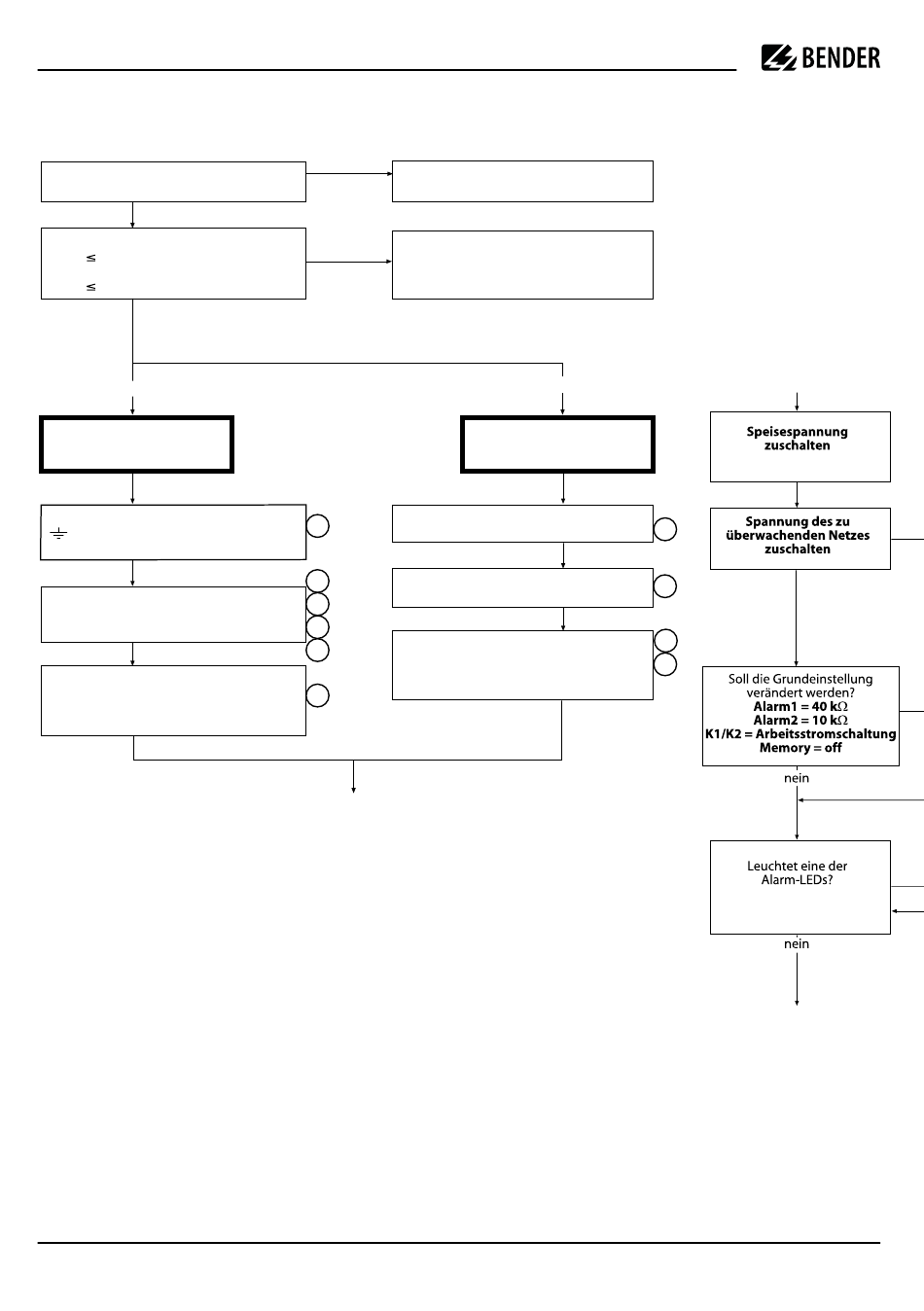

Inbetriebnahme-Schema
Eingekreiste Ziffern korrespondieren mit den Legenden-Ziffern im Anschlussbild.
Ist die zu überwachende Stromversorgung
ein ungeerdetes IT-System ?
Ist die Spannung
Un AC 480 V (IR1570/1575) ?
oder
Un DC 480 V (IR1575) ?
Vor dem Anschließen des Gerätes die
Anlage spannungsfrei schalten !
ja
Geräteanschluss
Die beiden Schutzleiterverbindungen
und KE müssen einzeln an den
Potentialausgleich angeschlossen werden.
Die Klemmen L1 und L2 müssen
lt. Anschlussschaltbild an das zu über-
wachende Netz Un angekoppelt werden.
Schließen Sie die Speisespannung Us
an die Klemmen A0 und A1 (AC/DC 230 V)
oder A0 und A2 (AC 400 V)an.
Angaben auf dem Typenschild beachten.
6 IR157x_D00417_01_Q_DEEN / 02.2024
nein
Das IR157x ist für diese Anwendung
nicht geeignet (Fa. Bender kontaktieren).
nein
Das IR157x ist für diese Anwendung
nicht geeignet (Fa. Bender kontaktieren).
Empfohlener Anschlussquerschnitt
eindrähtig 0,2 ... 4 mm 2
feindrähtig 0,2 ... 2,5 mm 2
Externe Test-Taste (Schließerkontakt)
6
an die Klemmen T1 und T2
2
Externe Reset-Taste (Öffnerkontakt)
an die Klemmen R1 und R2
3
4
Die Ausgangskontakte der Melderelais
5
Alarm1 (11-12-14)
Alarm2 (21-22-24)
1
ja
Geräteanschluss
optional
7
8
9
10
