ISOMETER® iso175

Montage

i
Montage- und Steckverbindersätze sind nicht im
Lieferumfang enthalten (siehe Bestellangaben
„Zubehör").
Befestigung
• Einbaulage: beliebig, Durchbiegung siehe tabella-
rische Daten unter Sonstiges
• Durchmesser der Befestigungsstellen:
Max. 8 mm.
• Metallschrauben mit Unterlegscheiben zwischen
dem Schraubenkopf und Leiterplatte: 6 x M 4
• Anzugsdrehmoment für die Schrauben:
Max. 4 Nm
• Andruck auf die Leiterplatte an den Befestigungs-
stellen: Max. 10 Nm
I
Die Position der Unterlegscheiben muss sich
innerhalb der für die Befestigung vorgesehe-
nen vergoldeten Kupferflächen befinden. So ist
der minimal notwendige Isolationsabstand von
11,4 mm zu anderen Teilen gewährleistet.
I
Wird das Gerät auf eine elektrisch leitende
Trägerplatte befestigt, ist eine Mindesthöhe
von 13,4 mm einzuhalten.

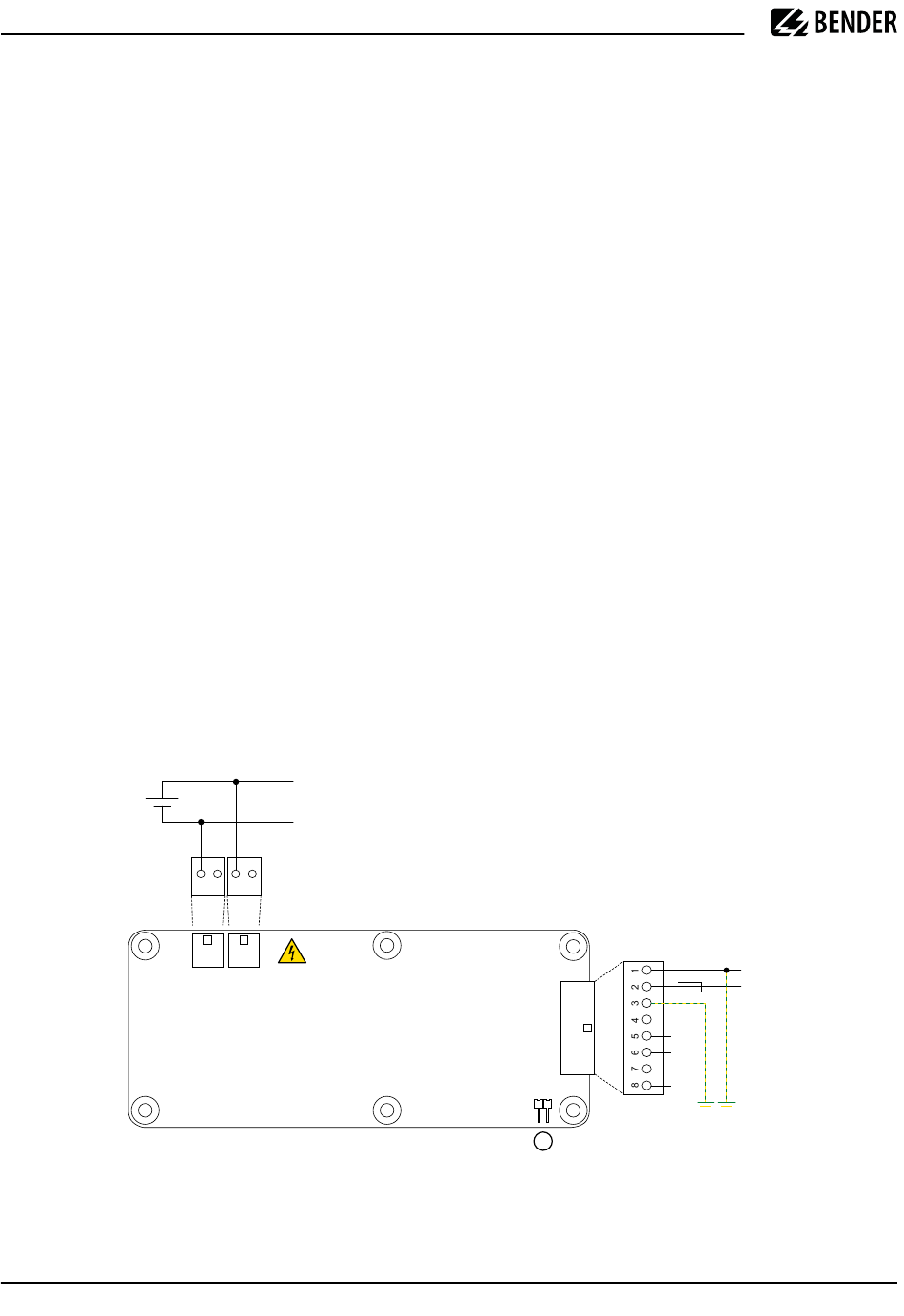

Anschlussbild
HV-System DC 0 V...1000 V
6 iso175_D00415_01_Q_DEEN/11.2023
L+
L-
2 1 2 1
HV- HV+
Mounting
i
Mounting and connector kits are not part of the
scope of delivery (see ordering information
"Accessories").
Fastening
• Mouning direction: any, Deflection see tabular
data under Other
• Diameter of the fastening areas: max. 8 mm.
• Metal bolts with washers between bolt head and
printed circuit board: 6 x M 4
• Tightening torque for the bolts: max. 4 Nm
• Pressure exerted on the printed circuit board at
the fastening areas: max. 10 Nm.
I
The washers must be positioned within the
gold-plated copper areas designated as faste-
ning areas. This ensures the minimum insulati-
on spacing of 11.4 mm to other parts.
I
If the device is mounted on an electrically con-
ductive mounting plate, a minimum height of
13.4 mm must be observed.

Wiring diagram

LV
A
Kl.31
Kl.15
CAN H
CAN L
OK HS
E E
