Installation

Installation und Anschluss der Arbeitsplatzmodule

Anschluss der Geräte des Arbeitsplatzes an die
Arbeitsplatzmodule
WICHTIG:
Die Fiber
mit Laser-Technologie, die der Laser-Klasse 1 entsprechen.
Sie erfüllen die Richtlinien gemäß
und 1040.11 .
Beachten Sie diesbezüglich folgende Sicherheitshinweise:
 Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4
 Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4
 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4
HINWEIS: Die Installation der Module wird im separaten Handbuch
detailliert beschrieben.
Arbeitsplatzmodule
 Schließen Sie die Gerätes des Arbeitsplatzes an die verschiedenen Arbeitsplatz-
module an.

Anschluss der Arbeitsplatzmodule an das Zentralmodul

WICHTIG: Beachten Sie bei Zentralmodulen mit Fiber-Ports folgende Sicherheits-
hinweise:
 Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4
 Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4
 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4

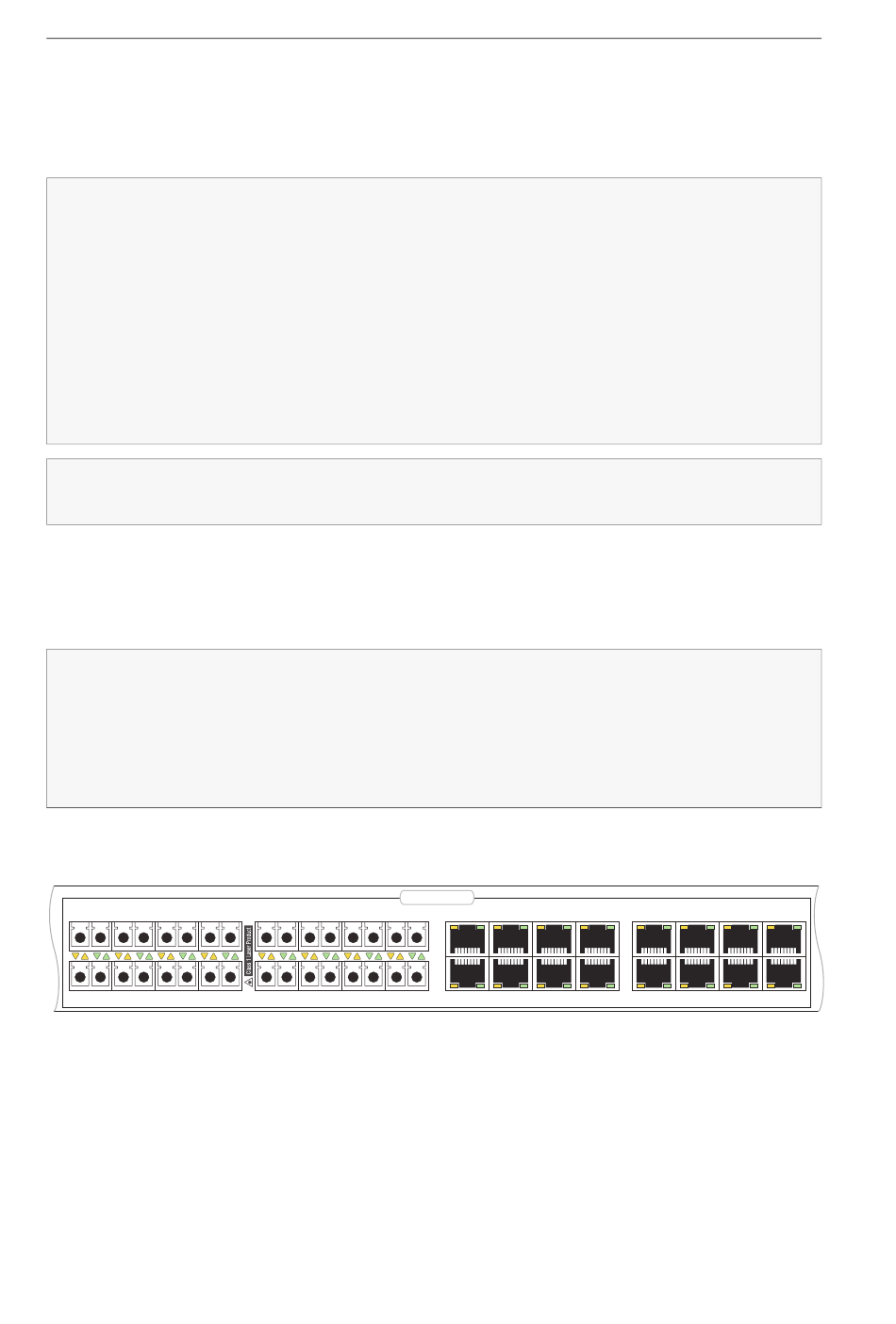

 Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule
mit jeweils einem Dynamic Port des Zentralmoduls.
2 4 6
Tx Rx Tx Rx Tx Rx Tx
Rx 1 Tx Rx 3 Tx Rx 5 Tx Rx
8 · G&D ControlCenter-Compact
-Varianten der Arbeitsplatzmodule verwenden Baugruppen
