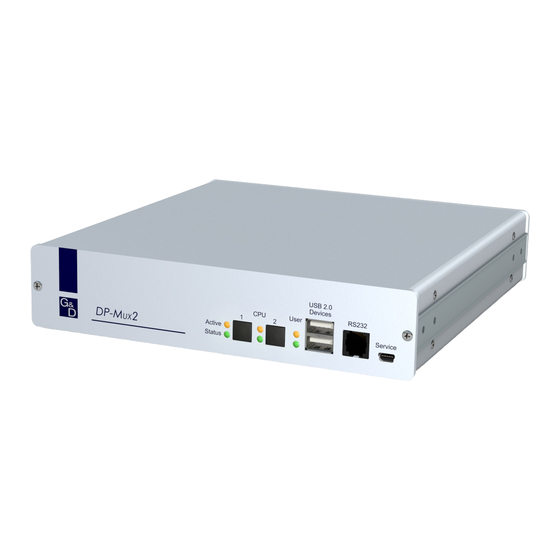

G&D DP-MUX2-USB
Installation und Bedienung
DE

Installation and Operation

EN
A9100211-2.00

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DP-MUX2-USB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for G&D DP-MUX2-USB

  • Page 1: Installation And Operation

    Guntermann & Drunck GmbH www.gdsys.de G&D DP-MUX2-USB Installation und Bedienung Installation and Operation A9100211-2.00...
  • Page 2 © Guntermann & Drunck GmbH 2018. Alle Rechte vorbehalten. Version 2.00 – 08.06.2018 Firmware: 1.0.9 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP-MUX2-USB...
  • Page 3  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D DP-MUX2-USB · ii...
  • Page 4: Table Of Contents

    Kanalumschaltung mit den Tasten F21 und F22 ......... 30 Änderung der Bitrate der Service-Buchse ............ 31 Änderung der Bitrate der RS232-Buchse ............. 32 Auswahl des Typs der USB-Tastatur ............33 USB 2.0-Datenübertragung (de)aktivieren ........... 36 USB-Haltefunktion (Pinning) ..............37 Technische Daten ................... 38 iii · G&D DP-MUX2-USB...
  • Page 5: Sicherheitshinweise

    Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D DP-MUX2-USB · 1...
  • Page 6 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. 2 · G&D DP-MUX2-USB...
  • Page 7: Der Kvm-Switch

    Der KVM-Switch Der KVM-Switch Der KVM-Switch DP-MUX2-USB ermöglicht die Bedienung von bis zu zwei Rech- nern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer USB-Tastatur und USB-Maus sowie einem digita- len Monitor ausgestattet. Die an den KVM-Switch angeschlossenen Rechner wer- den zentral am eingerichteten Arbeitsplatz bedient.
  • Page 8: Installation

    Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. 4 · G&D DP-MUX2-USB...
  • Page 9 USB 2.0 Devices: Möchten Sie den angeschlossenen Rechnern USB-Geräte (beispiels- weise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe Abbildung 1 auf Seite 4) an. G&D DP-MUX2-USB · 5...
  • Page 10 DP CPU: Verbinden Sie den Videoausgang des Rechners mit dieser Schnittstelle. Verwenden Sie hierfür das DisplayPort-Kabel. HINWEIS: Verbinden Sie bei Einsatz der -Variante des KVM-Switches ggf. den zweiten Videoausgang des Rechners mit der/den Schnittstelle(n) DP CPU x.2 6 · G&D DP-MUX2-USB...
  • Page 11 Keyb./Mouse Line In Speaker Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. G&D DP-MUX2-USB · 7...
  • Page 12: Inbetriebnahme

    Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. 8 · G&D DP-MUX2-USB...
  • Page 13: Umschaltung

    WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. HINWEIS: Falls eine der Tastenkombinationen mit einer Tastenkombination eines eingesetzten Anwendungsprogramms kollidiert, kann die Tastenkombination des KVM-Switches angepasst werden (s. Seite 20 f.). G&D DP-MUX2-USB · 9...
  • Page 14: Umschaltung Mit Den Tasten F21 Und F22

    NUM 1 ... NUM 2 NUM 9 NUM 0 A ... B F1 ... F2 So schalten Sie mit Step-Keys auf einen bestimmten Kanal um: 1. Betätigen Sie auf der Tastatur des Arbeitsplatzes die Tastenkombination oder Hotkey+Step-Key »zurück« Hotkey+Step-Key »vor« 10 · G&D DP-MUX2-USB...
  • Page 15: Umschaltung Mit Der Maus

    Anschlusseinstellungen Zum Aufbau einer seriellen Verbindung zum KVM-Switch sind die nachfolgend aufgeführten Anschlusseinstellungen durch das serielle Endgerät anzuwenden.  Bits pro Sekunde: 115.200 (s. Seite 32)  Datenbits:  Parität: keine  Stoppbits:  Flussteuerung: keine G&D DP-MUX2-USB · 11...
  • Page 16 Der KVM-Switch bestätigt die korrekte Ausführung des Befehls durch eine Meldung. Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) 12 · G&D DP-MUX2-USB...
  • Page 17: Usb 2.0-Geräte Permanent Umschalten

    Sekunden lang gedrückt. 2. Drücken und halten Sie die Taste Betätigen Sie zusätzlich die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 9) geschaltet. G&D DP-MUX2-USB · 13...
  • Page 18: Konfiguration

    Umschaltung mit der Maus (de)aktivieren ausgeschaltet Kanalumschaltung mit den Tasten F21 und F22 ausgeschaltet Änderung der Bitrate der Service-Buchse 115.200 Änderung der Bitrate der RS232-Buchse 115.200 Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet 14 · G&D DP-MUX2-USB...
  • Page 19: Bedienung Des Setup-Modus

     Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion:  Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. G&D DP-MUX2-USB · 15...
  • Page 20: Bedienung Des Setup-Menüs

     Bits pro Sekunde: 115.200 (s. Seite 31)  Datenbits:  Parität: Keine  Stoppbits:  Flusssteuerung: Keine 3. Verwenden Sie das mitgelieferte Datenkabel, um den Rechner mit der Service- Buchse an der Frontseite des KVM-Switches zu verbinden. 16 · G&D DP-MUX2-USB...
  • Page 21 In der rechten Spalte können Sie sofort die aktive Einstellung einer Funktion ablesen. Eine Ausnahme hiervon bilden Menüeintrage, die verschiedene Einstellungen in einem Untermenü ermöglichen. Dies wird durch drei Punkte (...) in der rechten Spalte dargestellt. G&D DP-MUX2-USB · 17...
  • Page 22 Leertaste  Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. 18 · G&D DP-MUX2-USB...
  • Page 23: Konfigurationseinstellungen

    4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win G&D DP-MUX2-USB · 19...
  • Page 24: Änderung Des Einfachen Hotkeys

     Aktivierung des Hotkeys Alt  Aktivierung des Hotkeys Alt Gr Alt Gr  Aktivierung des Hotkeys Win  Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 20 · G&D DP-MUX2-USB...
  • Page 25: Änderung Des Doppel-Hotkeys

     Aktivierung des Doppel-Hotkeys Alt Gr + Strg Alt Gr+Ctrl Win+Ctrl  Aktivierung des Doppel-Hotkeys Win + Strg  Aktivierung des Doppel-Hotkeys Shift + Win Shift+Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 21...
  • Page 26: Änderung Der Select-Keys

     Aktivierung der Select-Keys NUM 1 und NUM 2 A ... B  Aktivierung der Select-Keys A und B F1 ... F2  Aktivierung der Select-Keys F1 und F2 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 22 · G&D DP-MUX2-USB...
  • Page 27: Hotkey-Verzögerung Ein- Oder Ausschalten

    3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten:  Aktivierung der Hotkey-Verzögerung  Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 23...
  • Page 28: Standardeinstellungen Wiederherstellen

    Pfeil die Zeile Set System Defaults aus. 3. Betätigen Sie die , um die Standardeinstellungen Eingabetaste wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. 24 · G&D DP-MUX2-USB...
  • Page 29: Automatische Aufschaltung Des Ersten Kanals

    Tastatur, um zwischen folgenden Leertaste Optionen zu wählen:  Aktivierung des zuletzt aktiven Kanals nach dem Einschalten  Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 25...
  • Page 30: Umschaltung Über Taster An Der Frontseite (De)Aktivieren

    Tastatur, um zwischen folgenden Optionen zu wählen:  Umschaltung über Taster an der Frontseite deaktiviert  Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 26 · G&D DP-MUX2-USB...
  • Page 31: Umschaltung Über Tastenkombinationen (De)Aktivieren

    3. Betätigen Sie (mehrfach) die der Tastatur, um zwischen folgenden Leertaste Optionen zu wählen:  Umschaltung über Tastenkombination deaktiviert  Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 27...
  • Page 32: Umschaltung Über Step-Keys (De)Aktivieren

    3. Betätigen Sie (mehrfach) die der Tastatur, um zwischen folgenden Leertaste Optionen zu wählen:  Verwendung von Step-Keys deaktiviert  Verwendung der angezeigten Step-Keys aktiviert [Step-Keys] 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 28 · G&D DP-MUX2-USB...
  • Page 33: Umschaltung Mit Der Maus (De)Aktivieren

    Select Channel via Mouse 3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen:   Single  Multiple 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 29...
  • Page 34: Kanalumschaltung Mit Den Tasten F21 Und F22

    Tastatur, um zwischen folgenden Optionen zu wählen:  Kanalumschaltung mit den Tasten F21 und F22 deaktiviert  Kanalumschaltung mit den Tasten F21 und F22 aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 30 · G&D DP-MUX2-USB...
  • Page 35: Änderung Der Bitrate Der Service-Buchse

    5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um den Dialog zu verlassen. 6. Betätigen Sie die Taste , um die Einstellungen zu speichern. WICHTIG: Bei der Variante DP-MUX2-USB ist der Modus der Service- Setup-Menü Buchse voreingestellt. Eine Änderung ist nicht möglich. G&D DP-MUX2-USB · 31...
  • Page 36: Änderung Der Bitrate Der Rs232-Buchse

    5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um den Dialog zu verlassen. 6. Betätigen Sie die Taste , um die Einstellungen zu speichern. WICHTIG: Bei der Variante DP-MUX2-USB ist der Modus Switch der RS232-Buchse voreingestellt. Eine Änderung ist nicht möglich. 32 · G&D DP-MUX2-USB...
  • Page 37: Auswahl Des Typs Der Usb-Tastatur

    Verwendung des Controllers zur Bedienung der am KVM-Switch ange- schlossenen Rechner: EINGABEGERÄT EINSTELLUNG Contour ShuttlePRO v2  Contour SP2 An den KVM-Switch können Sie eine LK463-kompatible  LK463-kompatible Tastatur: Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen entspricht dem OpenVMS-Tastaturlayout. G&D DP-MUX2-USB · 33...
  • Page 38 Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung SUN German bzw. SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. 34 · G&D DP-MUX2-USB...
  • Page 39 »Solaris Shortcut Keys« des Sun Keyboards Strg+Alt+F2 Wiederholen Strg+Alt+F3 Eigenschaften Strg+Alt+F4 Zurücknehmen Strg+Alt+F5 Vordergrund Strg+Alt+F6 Kopieren Strg+Alt+F7 Öffnen Strg+Alt+F8 Einfügen Strg+Alt+F9 Suchen Strg+Alt+F10 Ausschneiden Strg+Alt+F11 Hilfe Strg+Alt+F12 Still Strg+Alt+NUM+ Lauter Strg+Alt+NUM- Leiser Strg+Alt+NUM* Compose Strg+Alt+Pause Shutdown Pause+A Stop G&D DP-MUX2-USB · 35...
  • Page 40: Usb 2.0-Datenübertragung (De)Aktivieren

    3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: enabled  USB 2.0-Datenübertragung aktiviert (Standard) disabled  USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 36 · G&D DP-MUX2-USB...
  • Page 41: Usb-Haltefunktion (Pinning)

    3. Betätigen Sie (mehrfach) die der Tastatur, um eine der folgenden Leertaste Tastaturen auszuwählen: disabled  USB-Haltefunktion deaktiviert (Standard) enabled  USB-Haltefunktion aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DP-MUX2-USB · 37...
  • Page 42: Technische Daten

    1 × Mini-USB-B-Buchse Schnittstellen RS232: 1 × RJ 11-Buchse Stromversorgung Typ: Internes Netzteil Anschluss: Kaltgerätestecker (IEC-320 C14) Stromaufnahme:  siehe Eigenschaften der Varianten Einsatzumgebung Temperatur: +5 bis +45 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHS 38 · G&D DP-MUX2-USB...
  • Page 43 2 × DVI-D-Buchse Schnittstellen Video: 4 × DisplayPort-Buchse für Rechner Stromversorgung Stromaufnahme: 200 mA@240VAC; 300 mA@100VAC Gehäuse Material: Aluminium eloxiert Maße (B × H × T): 210 × 66 × 210 mm Gewicht: ca. 1,4 kg G&D DP-MUX2-USB · 39...
  • Page 46: About This Manual

    © Guntermann & Drunck GmbH 2018. All rights reserved. Version 2.00 – 08/06/2018 Firmware: 1.0.9 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DP-MUX2-USB...
  • Page 47  Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D DP-MUX2-USB · ii...
  • Page 48 Changing the bitrate of the Service port ............31 Changing the bitrate of the RS232 port ............32 Selecting the USB keyboard type ..............33 Enabling/Disabling USB 2.0 data transmission ........... 36 USB pinning ....................37 Technical data ....................38 iii · G&D DP-MUX2-USB...
  • Page 49: Safety Instructions

    Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. G&D DP-MUX2-USB · 1...
  • Page 50 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. 2 · G&D DP-MUX2-USB...
  • Page 51: The Kvm Switch

    The KVM switch The KVM switch The DP-MUX2-USB KVM switch enables you to operate up to two computers via one console. The console is provided with a USB keyboard, a USB mouse and a digital monitor. The computers connected to the KVM switch are operated from the installed console.
  • Page 52: Installation

    KVM switch and the computers which are to be connected. 3. Before installing the KVM switch, decide which button on the front panel of the device should be assigned to which computer. 4 · G&D DP-MUX2-USB...
  • Page 53: Connecting The Console Devices

    If you want USB devices to be available to the connected computers (e.g. a printer or a mass storage device), connect these devices to the interfaces on the front panel (see figure 1 on page 4). G&D DP-MUX2-USB · 5...
  • Page 54: Connecting The Computers

    DP CPU: Use the DisplayPort cable to connect the video output of the computer to this interface. NOTE: When deploying a variant of the KVM switch, connect the computer’s second video output to the DVI-I CPU x.2 6 · G&D DP-MUX2-USB...
  • Page 55: Connecting The Power Supply

    Line In Line Out USB 2.0 Line Out USB 2.0 Figure 4: Interfaces to connect the power supply Connect the power cable (PowerCable-2 Standard) to a power outlet and the Power: Power socket of the KVM switch. G&D DP-MUX2-USB · 7...
  • Page 56: Start-Up

    The setup mode of the KVM switch is active. Status The KVM switch is supplied with the necessary voltage. The KVM switch is turned off or is not supplied with the necessary voltage. If necessary, check the proper connection of the power supply cable. 8 · G&D DP-MUX2-USB...
  • Page 57: Switching

    Switching between the channels takes place if the pressed key combi- nation is released. NOTE: If one of these key combinations interferes with a key combination of an installed application program, the key combination of the KVM switch can be adjusted (see page 20). G&D DP-MUX2-USB · 9...
  • Page 58: Switching Via Keys F21 And F22

    NUM 1 ... 2 NUM 9 NUM 0 A ... B F1 ... F2 How to use step keys to switch to a certain channel: 1. Press on the Hotkey+»Back« step key Hotkey+»Forward« step key console keyboard. 10 · G&D DP-MUX2-USB...
  • Page 59: Switching By Mouse

    Use the following connection settings for the serial end device to establish a serial connection to the KVM switch.  Bits per second: 115.200 (see page 32)  Data bits:  Parity: none  Stop bits:  Flow control: none G&D DP-MUX2-USB · 11...
  • Page 60: Switching Commands

    The KVM switch confirms the successful execution of a command and otherwise sends a meassage. Message Meaning switching to channel successful invalid channel number (out of range) channel switching failed invalid command invalid value (out of range) 12 · G&D DP-MUX2-USB...
  • Page 61: Permanent Switching Of Usb 2.0 Devices

    If the hotkey delay is enabled, press and hold the key combination for seven sec- onds. 2. Press and hold the key. 3. Additionally, press the key NOTE: After disabling the permanent switching of USB 2.0 devices, the devices are switched to the active KVM channel (see page 9). G&D DP-MUX2-USB · 13...
  • Page 62: Configuration

    Switching channels via keys F21 and F22 disabled Changing the bitrate of the Service port 115.200 Changing the bitrate of the RS232 port 115.200 Selecting the USB keyboard type PC Multimedia Enabling/Disabling USB 2.0 data transmission enabled USB pinning disabled 14 · G&D DP-MUX2-USB...
  • Page 63: Operating The Setup Mode

    How to perform a setup function:  After enabling the setup mode, press one of the setup keys described on the fol- lowing pages. How to end the setup mode without performing a function:  Press to end the setup mode. G&D DP-MUX2-USB · 15...
  • Page 64: Operating The Setup Menu

     Bits per second: 115.200 (see page 31)  Data bits:  Parity: none  Stop bits:  Flow control: none 3. Use the provided data cable to connect the computer to the Service port at the front panel of the KVM switch. 16 · G&D DP-MUX2-USB...
  • Page 65 Service Port Config: RS232 Port Config: 'Space': Toggle 'S': Save The right column displays the active setting of the respective function. Menu items with submenus containing more settings are indicated with three dots (...) in the right column. G&D DP-MUX2-USB · 17...
  • Page 66  Menu items whose settings are displayed in the right column can be changed by pressing the Space key (repeatedly).  A menu item that has a sub-dialogue available can be opened by pressing Enter NOTE: The following pages provide detailed information on how to change a cer- tain function. 18 · G&D DP-MUX2-USB...
  • Page 67: Configuration Settings

    4. Press the key to save your settings. Depending on your settings, the active hotkey is converted into a double hotkey (or vice versa): Single Hotkey Double Hotkey Ctrl Ctrl+Shift Alt+Shift Alt Gr Alt Gr+Ctrl Win+Ctrl Shift Shift+Win G&D DP-MUX2-USB · 19...
  • Page 68: Changing The Single Hotkey

    (repeatedly) to enable a certain hotkey: Ctrl  enables Ctrl hotkey  enables Alt hotkey Alt Gr  enables Alt Gr hotkey  enables Win hotkey Shift  enables Shift hotkey 4. Press the key to save your settings. 20 · G&D DP-MUX2-USB...
  • Page 69: Changing The Double Hotkey

     enables Ctrl+Shift double hotkey Ctrl+Shift Alt+Shift  enables Alt+Shift double hotkey  enables Alt Gr+Ctrl double hotkey Alt Gr+Ctrl Win+Ctrl  enables Win+Ctrl double hotkey  enables Shift+Win double hotkey Shift+Win 5. Press the key to save your settings. G&D DP-MUX2-USB · 21...
  • Page 70: Changing The Select Keys

     enables select keys NUM 1 and NUM 2 NUM 1 ... 2  enables select keys A and B A ... B F1 ... F2  enables select keys F1 and F2 4. Press the key to save your settings. 22 · G&D DP-MUX2-USB...
  • Page 71: Enabling/Disabling The Hotkey Delay

    Arrow Arrow Hotkey Delay 3. Press the key (repeatedly) to enable/disable the hotkey delay: Space  enables hotkey delay  disables hotkey delay 4. Press the key to save your settings. G&D DP-MUX2-USB · 23...
  • Page 72: Resetting The Defaults

    2. Use the keys to select the entry. Arrow Arrow Set System Defaults 3. Press to reset the default settings. Enter 4. Confirm the pop up security query with Enter Pressing the key cancels the function. 24 · G&D DP-MUX2-USB...
  • Page 73: Auto-Accessing The First Channel

    Select Ch.1 after Power up 3. Press the key (repeatedly) to choose between the following options: Space  accesses the recently active channel after booting  accesses channel 1 after booting 4. Press the key to save your settings. G&D DP-MUX2-USB · 25...
  • Page 74: (De)Activating The Switching Via Front Buttons

    3. Press the Space key (repeatedly) to choose one of the following options:  disables the switching via front button  enables the switching via front button 4. Press the key to save your settings. 26 · G&D DP-MUX2-USB...
  • Page 75: (De)Activating The Switching Via Hotkeys

    Select Channel via Hotkey 3. Press the key (repeatedly) to choose one of the following options: Space  disables the switching via hotkeys  enables the switching via hotkeys 4. Press the key to save your settings. G&D DP-MUX2-USB · 27...
  • Page 76: (De)Activating The Switching Via Step Keys

    Arrow Arrow Select Channel via Step Key 3. Press the Space key (repeatedly) to choose between the following options:  step keys disabled  step keys enabled [Step-Keys] 4. Press the key to save your settings. 28 · G&D DP-MUX2-USB...
  • Page 77: Enabling/Disabling Switching By Mouse

    2. Use the Arrow Arrow keys to select Select Channel via Mouse 3. Press the key (repeatedly) to choose between the following options: Space   Single  Multiple 4. Press the key to save your settings. G&D DP-MUX2-USB · 29...
  • Page 78: Switching Channels Via Keys F21 And F22

    (repeatedly) to choose between the following options:  disables switching of channels by pressing F21 and F22  enables switching of channels by pressing F21 and F22 4. Press the key to save your settings. 30 · G&D DP-MUX2-USB...
  • Page 79: Changing The Bitrate Of The Service Port

    6. Press the key to save your settings. IMPORTANT: For the variant DP-MUX2-USB, the mode is set as default Setup Menu mode for the service socket. It is not possible to change this mode. G&D DP-MUX2-USB · 31...
  • Page 80: Changing The Bitrate Of The Rs232 Port

    6. Press the key to save your settings. IMPORTANT: For the variant DP-MUX2-USB, the Switch mode is set as default mode for the service socket. It is not possible to change this mode. 32 · G&D DP-MUX2-USB...
  • Page 81: Selecting The Usb Keyboard Type

    Contour ShuttlePRO v2  Contour SP2 You can connect an LK463 compatible keyboard to the  LK463 compatible keyboard: KVM switch. The order of the 108 keys of these keyboards corresponds to the Open- VMS keyboard layout. G&D DP-MUX2-USB · 33...
  • Page 82 5. Repeat steps 3 and 4 to change this setting for another channel. 6. Press the key to save your settings. IMPORTANT: Changing to the SUN German SUN US keymode requires a reboot of the Sun computer. 34 · G&D DP-MUX2-USB...
  • Page 83 »Solaris Shortcut Key« of the Sun keyboard Ctrl+Alt+F2 Again Ctrl+Alt+F3 Props Ctrl+Alt+F4 Undo Ctrl+Alt+F5 Front Ctrl+Alt+F6 Copy Ctrl+Alt+F7 Open Ctrl+Alt+F8 Paste Ctrl+Alt+F9 Find Ctrl+Alt+F10 Ctrl+Alt+F11 Help Ctrl+Alt+F12 Mute Ctrl+Alt+NUM+ Loud Ctrl+Alt+NUM- Quiet Ctrl+Alt+NUM* Compose Ctrl+Alt+Pause Shutdown Pause+A Stop G&D DP-MUX2-USB · 35...
  • Page 84: Enabling/Disabling Usb 2.0 Data Transmission

    3. Press the Space key (repeatedly) to choose between the following key- boards: enabled  USB 2.0 data transmission enabled (default) disabled  USB 2.0 data transmission disabled 4. Press the key to save your settings. 36 · G&D DP-MUX2-USB...
  • Page 85: Usb Pinning

    Enter 3. Press the Space key (repeatedly) to choose between the following key- boards: disabled  USB pinning disabled (default)  USB pinning ensabled enabled 4. Press the key to save your settings. G&D DP-MUX2-USB · 37...
  • Page 86: Technical Data

    1 × RJ 11 socket Power supply Type: internal power pack Connection: IEC socket (IEC-320 C14) Power input:  see variant features Operational Temperature: +5 to +45 °C environment Humidity: < 80%, non-condensing Conformity CE, RoHS 38 · G&D DP-MUX2-USB...
  • Page 87 Interfaces Video: 4 × DisplayPort jack for computer Power supply Power input: 200 mA@240VAC; 300 mA@100VAC Casing Material: anodised aluminium Dimensions (W × H × D): 210 × 66 × 210 mm Weight: approx. 1,4 kg G&D DP-MUX2-USB · 39...
