Page 1: Installation And Operation
Guntermann & Drunck GmbH www.gdsys.de G&D DVIMUX8-USB Installation und Bedienung Installation and Operation A9100090-1.70... - Page 2 © Guntermann & Drunck GmbH 2014. Alle Rechte vorbehalten. Version 1.80 – 14.10.2014 Firmware: 1.6.6 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DVIMUX8-USB...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »DVIMUX8-USB« ............... 2 Lieferumfang ....................2 Installation ....................... 3 Weiterführende Informationen ................. 7 Unterstützung digitaler und analoger Videosignale ..........7 Anschluss von USB 2.0-Massenspeichergeräten ..........7 Inbetriebnahme ....................8 Statusanzeigen ....................8 Umschaltung ....................9 KVM-Kanal umschalten .................. -
Page 4: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 1 · G&D DVIMUX8-USB... -
Page 5: Der Kvm-Switch »Dvimux8-Usb
Der KVM-Switch »DVIMUX8-USB« Der KVM-Switch »DVIMUX8-USB« Der KVM-Switch DVIMUX8-USB ermöglicht die Bedienung von bis zu acht Rech- nern über einen Arbeitsplatz. Der Arbeitsplatz wird mit einer USB-Tastatur und USB-Maus sowie einem digita- len und/oder analogen Monitor ausgestattet. Die an den KVM-Switch angeschlos- senen Rechner werden zentral am eingerichteten Arbeitsplatz bedient. -
Page 6: Installation
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. 3 · G&D DVIMUX8-USB... - Page 7 Möchten Sie den angeschlossenen Rechnern USB-Geräte (beispiels- USB 2.0 Devices: weise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe Abbildung 1 auf Seite 3) an. G&D DVIMUX8-USB · 4...
- Page 8 Ausgangs ist ein analoges Videokabel (VGA-M/DVI-A-M) zu verwenden. Verbinden Sie den (ersten) Videoausgang des Rechners mit dieser Schnittstelle. HINWEIS: Falls Sie die Multi-Channel-Variante des KVM-Switches erworben haben, verbinden Sie die Schnittstelle mit dem zweiten Videoausgang DVI-I CPU x.2 des Rechners. 5 · G&D DVIMUX8-USB...
- Page 9 USB 2.0 Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 4: Schnittstelle zum Anschluss der Stromversorgung Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. G&D DVIMUX8-USB · 6...
-
Page 10: Weiterführende Informationen
Zeitpunkt Daten auf das Massenspeichergerät schreibt, wird dieser Vorgang abgebrochen. WICHTIG: Um einen Datenverlust zu vermeiden, verwenden Sie die Funktion zum sicheren Entfernen der Hardware des auf dem Rechner eingesetzten Betriebssystems vor der Umschaltung des Kanals. 7 · G&D DVIMUX8-USB... -
Page 11: Inbetriebnahme
Tastatur initialisiert wurde. blinkt Setup-Modus des KVM-Switches aktiv. Status Der KVM-Switch wird mit der erforderlichen elektrischen Spannung versorgt. Der KVM-Switch ist ausgeschaltet oder die erforderliche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. G&D DVIMUX8-USB · 8... -
Page 12: Umschaltung
WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. HINWEIS: Falls eine der Tastenkombinationen mit einer Tastenkombination eines eingesetzten Anwendungsprogramms kollidiert, kann die Tastenkombination des KVM-Switches angepasst werden (s. Seite 19 f.). 9 · G&D DVIMUX8-USB... -
Page 13: Umschaltung Mit Step-Keys
Zum Aufbau einer seriellen Verbindung zum KVM-Switch sind die nachfolgend aufgeführten Anschlusseinstellungen durch das serielle Endgerät anzuwenden. Bits pro Sekunde: 115.200 | alternativ : 9.600 (s. Seite 28) Datenbits: Parität: keine Stoppbits: Flussteuerung: keine G&D DVIMUX8-USB · 10... - Page 14 Der Befehl wird unmittelbar nach dem Senden des Befehls durch das seri- elle Gerät ausgeführt. Eine Meldung (s. unten) informiert das serielle Gerät über die korrekte Ausfüh- rung oder den Grund, weshalb die Umschaltung nicht erfolgt ist. 11 · G&D DVIMUX8-USB...
- Page 15 Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled Switch-Modus (RS232) aktiviert G&D DVIMUX8-USB · 12...
-
Page 16: Usb 2.0-Geräte Permanent Umschalten
Bei aktivierter Hotkey-Verzögerung halten Sie die Tastenkombination sieben Sekunden lang gedrückt. 2. Betätigen Sie die Taste und anschließend sofort die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 9) geschaltet. 13 · G&D DVIMUX8-USB... -
Page 17: Konfiguration
Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet Auf den folgenden Seiten wird die grundlegende Bedienung des Setup-Modus sowie des Setup-Menüs erläutert. Die konfigurierbaren Funktionen des KVM-Switches werden ab Seite 18 detailliert beschrieben. G&D DVIMUX8-USB · 14... -
Page 18: Bedienung Des Setup-Modus
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. 15 · G&D DVIMUX8-USB... -
Page 19: Bedienung Des Setup-Menüs
Setup-Menü (s. Abbildung auf Seite 17) dargestellt. HINWEIS: Wird der KVM-Switch gestartet, während die Verbindung aufgebaut wird, sehen Sie kurzzeitig das G&D Firmware Update Utility, bevor das Setup-Menü dargestellt wird. Dieses spezielle Utility wird ausschließlich vom Support-Team angewendet. G&D DVIMUX8-USB · 16... - Page 20 Leertaste Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. 17 · G&D DVIMUX8-USB...
-
Page 21: Konfigurationseinstellungen
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Strg Strg+Shift Alt+Shift Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win G&D DVIMUX8-USB · 18... -
Page 22: Änderung Des Einfachen Hotkeys
Aktivierung des Hotkeys Alt Alt Gr Aktivierung des Hotkeys Alt Gr Aktivierung des Hotkeys Win Aktivierung des Hotkeys Shift Shift 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 19 · G&D DVIMUX8-USB... -
Page 23: Änderung Des Doppel-Hotkeys
Aktivierung des Doppel-Hotkeys Alt Gr + Strg Win+Ctrl Aktivierung des Doppel-Hotkeys Win + Strg Aktivierung des Doppel-Hotkeys Shift + Win Shift+Win 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 20... -
Page 24: Änderung Der Select-Keys
Aktivierung der Select-Keys A, B, C, D, E, F, G, H F1 ... F8 Aktivierung der Select-Keys F1, F2, F3, F4, F5, F6, F7, F8 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 21 · G&D DVIMUX8-USB... -
Page 25: Hotkey-Verzögerung Ein- Oder Ausschalten
3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 22... -
Page 26: Standardeinstellungen Wiederherstellen
Pfeil die Zeile Set System Defaults aus. 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. 23 · G&D DVIMUX8-USB... -
Page 27: Automatische Aufschaltung Des Ersten Kanals
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 24... -
Page 28: Umschaltung Über Taster An Der Frontseite (De)Aktivieren
Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 25 · G&D DVIMUX8-USB... -
Page 29: Umschaltung Über Tastenkombinationen (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 26... -
Page 30: Umschaltung Über Step-Keys (De)Aktivieren
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Verwendung von Step-Keys deaktiviert [Step-Keys] Verwendung der angezeigten Step-Keys aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 27 · G&D DVIMUX8-USB... -
Page 31: Änderung Der Bitrate Der Service-Buchse
Tastatur, um zwischen folgenden Leertaste Bitraten zu wählen: 115200 serielle Datenübertragung mit 115.200 bit/s 9600 serielle Datenübertragung mit 9.600 bit/s 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 28... -
Page 32: Änderung Des Standard-Modus Der Service-Buchse
Optionen zu wählen: Setup Menu Start des KVM-Extenders erfolgt im Modus Setup-Menü Start des KVM-Extenders erfolgt im Modus Switch Switch 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 29 · G&D DVIMUX8-USB... -
Page 33: Auswahl Des Typs Der Usb-Tastatur
Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung SUN German bzw. SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. G&D DVIMUX8-USB · 30... - Page 34 »Solaris Shortcut Keys« des Sun Keyboards Strg+Alt+F2 Wiederholen Strg+Alt+F3 Eigenschaften Strg+Alt+F4 Zurücknehmen Strg+Alt+F5 Vordergrund Strg+Alt+F6 Kopieren Strg+Alt+F7 Öffnen Strg+Alt+F8 Einfügen Strg+Alt+F9 Suchen Strg+Alt+F10 Ausschneiden Strg+Alt+F11 Hilfe Strg+Alt+F12 Still Strg+Alt+NUM+ Lauter Strg+Alt+NUM- Leiser Strg+Alt+NUM* Compose Strg+Alt+Pause Shutdown Pause+A Stop 31 · G&D DVIMUX8-USB...
-
Page 35: Usb 2.0-Datenübertragung (De)Aktivieren
3. Betätigen Sie (mehrfach) die der Tastatur, um eine der folgenden Leertaste Tastaturen auszuwählen: USB 2.0-Datenübertragung aktiviert (Standard) enabled disabled USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D DVIMUX8-USB · 32... -
Page 36: Usb-Haltefunktion (Pinning)
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: disabled USB-Haltefunktion deaktiviert (Standard) enabled USB-Haltefunktion aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 33 · G&D DVIMUX8-USB... -
Page 37: Bestellnummern
A610 0120 CPU-MC4-DVID-DL-PL-2 A610 0124 CPU-MC4-DVID-DL-PL-5 DVIMUX8-PS/2 A610 0136 CPU-MC4-DVIA-PL-2 A210 0082 DVIMUX8-PS/2 A610 0140 CPU-MC4-DVIA-PL-5 A210 0086 DVIMUX8-MC2-PS/2 A610 0128 CPU-MC4-DVID-DL-U-2 A610 0132 CPU-MC4-DVID-DL-U-5 DVIMUX8-USB A610 0112 CPU-MC4-DVIA-U-2 A210 0084 DVIMUX8-USB A610 0113 CPU-MC4-DVIA-U-5 A210 0088 DVIMUX8-MC2-USB G&D DVIMUX8-USB · 34... -
Page 38: Technische Daten
Maße (B × H × T): 435 × 44 × 210 mm (Desktop) 19” × 1HE × 210 mm (Rackmount) Gewicht: ca. 2,2 kg Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: < 80%, nicht kondensierend Konformität CE, RoHs 35 · G&D DVIMUX8-USB... - Page 39 Stromversorgung Stromaufnahme: 170mA@240VAC; 410mA@100VAC Leistungsaufnahme Standby: 16,7W@240VAC; 16,6W@100VAC Betrieb: 23,6W@240VAC; 23,7W@100VAC Gehäuse Maße (B × H × T): 435 × 66 × 210 mm (Desktop) 19” × 1,5HE × 210 mm (Rackmount) Gewicht: ca. 2,7 kg G&D DVIMUX8-USB · 36...
-
Page 40: About This Manual
© Guntermann & Drunck GmbH 2014. All rights reserved. Version 1.80 – 14/10/2014 Firmware: 1.6.6 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D DVIMUX8-USB... - Page 41 Table of contents Contents Safety instructions .................... 2 The »DVIMUX8-USB« KVM switch ............... 3 Package Contents ..................... 3 Installation ....................... 4 Further information ..................7 Support of digital and analog video signals ............7 Connecting USB 2.0 mass storage devices ............7 Start-up ......................
-
Page 42: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. 2 · G&D DVIMUX8-USB... -

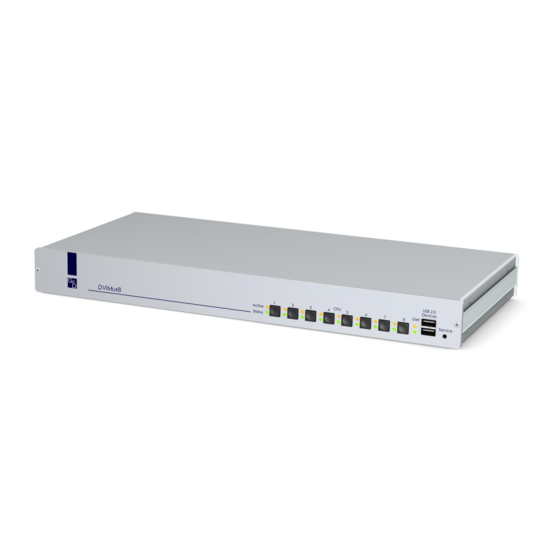

Page 43: The »Dvimux8-Usb« Kvm Switch
The »DVIMUX8-USB« KVM switch The »DVIMUX8-USB« KVM switch The DVIMUX8-USB KVM switch enables you to operate up to eight computers via one console. The console is provided with a USB keyboard, a USB mouse and a digital and/or analog monitor. The computers connected to the KVM switch are operated from the installed console. -
Page 44: Installation
KVM switch and the computers which are to be connected. 3. Before installing the KVM switch, decide which button on the front panel of the device should be assigned to which computer. 4 · G&D DVIMUX8-USB... -
Page 45: Connecting The Console Devices
To connect the (maximum eight) computers to the KVM switch, the inter- faces as shown below are available for each computer. The label (e.g. CPU 1 ) assigns the interface to a specific computer and to the corre- spondent button on the front panel. G&D DVIMUX8-USB · 5... -
Page 46: Connecting The Power Supply
Line Out USB 2.0 Line In Line Out USB 2.0 Figure 4: Interfaces to connect the power supply Connect the power cable (PowerCable-2 Standard) to a power outlet and the Power: Power socket of the KVM switch. 6 · G&D DVIMUX8-USB... -
Page 47: Further Information
If the computer is writing data on the mass storage device at this point in time, this process is going to be cancelled. IMPORTANT: To avoid data loss, use the Safely Remove Hardware function of the applied operating system before switching the channel. G&D DVIMUX8-USB · 7... -
Page 48: Start-Up
The setup mode of the KVM switch is active. Status The KVM switch is supplied with the necessary voltage. The KVM switch is turned off or is not supplied with the necessary voltage. If necessary, check the proper connection of the power supply cable. 8 · G&D DVIMUX8-USB... -
Page 49: Switching
Switching between the channels takes place if the pressed key combi- nation is released. NOTE: If one of these key combinations interferes with a key combination of an installed application program, the key combination of the KVM switch can be adjusted (see page 19). G&D DVIMUX8-USB · 9... -
Page 50: Switching Via Step Keys
Use the following connection settings for the serial end device to establish a serial connection to the KVM switch. Bits per second: 115.200 | or : 9.600 (see page 27) Data bits: Parity: none Stop bits: Flow control: none 10 · G&D DVIMUX8-USB... -
Page 51: Switching Commands
« command to show the currently accessing channel. NOTE: The serial device carries out the command directly after it is sent. A message (see below) informs the serial device concerning the success or failure of the switching of channels. G&D DVIMUX8-USB · 11... - Page 52 The KVM switch confirms the successful execution of a command and otherwise sends a meassage. Message Meaning switching to channel successful invalid channel number (out of range) channel switching failed invalid command invalid value (out of range) RS232 mode enabled switch mode (RS232) enabled 12 · G&D DVIMUX8-USB...
-
Page 53: Permanent Switching Of Usb 2.0 Devices
If the hotkey delay is enabled, press and hold the key combination for seven seconds. 2. Press and immediately NOTE: After disabling the permanent switching of USB 2.0 devices, the devices are switched to the active KVM channel (see page 9). G&D DVIMUX8-USB · 13... -
Page 54: Configuration
Basic operation of the setup mode as well as the setup menu is explained in the fol- lowing pages. All functions that can be configured for the KVM switch are described in detail from page 18 on. 14 · G&D DVIMUX8-USB... -
Page 55: Operating The Setup Mode
How to perform a setup function: After enabling the setup mode, press one of the setup keys described on the fol- lowing pages. How to end the setup mode without performing a function: Press to end the setup mode. G&D DVIMUX8-USB · 15... -
Page 56: Operating The Setup Menu
(see figure on page 17). NOTE: If the KVM switch is started while the connection is established, the G&D Firmware Update Utility is displayed briefly before the setup menu opens. This special utility is solely used by the support team. 16 · G&D DVIMUX8-USB... - Page 57 (repeatedly). Space A menu item that has a sub-dialogue available can be opened by pressing Enter NOTE: The following pages provide detailed information on how to change a cer- tain function. G&D DVIMUX8-USB · 17...
-
Page 58: Configuration Settings
4. Press the key to save your settings. Depending on your settings, the active hotkey is converted into a double hotkey (or vice versa): Single Hotkey Double Hotkey Ctrl Ctrl+Shift Alt+Shift Alt Gr Alt Gr+Ctrl Win+Ctrl Shift Shift+Win 18 · G&D DVIMUX8-USB... -
Page 59: Changing The Single Hotkey
(repeatedly) to enable a certain hotkey: Ctrl enables Ctrl hotkey enables Alt hotkey enables Alt Gr hotkey Alt Gr enables Win hotkey enables Shift hotkey Shift 4. Press the key to save your settings. G&D DVIMUX8-USB · 19... -
Page 60: Changing The Double Hotkey
enables Ctrl+Shift double hotkey Ctrl+Shift enables Alt+Shift double hotkey Alt+Shift enables Alt Gr+Ctrl double hotkey Alt Gr+Ctrl Win+Ctrl enables Win+Ctrl double hotkey Shift+Win enables Shift+Win double hotkey 5. Press the key to save your settings. 20 · G&D DVIMUX8-USB... -
Page 61: Changing The Select Keys
A ... H enables select keys A, B, C, D, E, F, G, H enables select keys F1, F2, F3, F4, F5, F6, F7, F8 F1 ... F8 4. Press the key to save your settings. G&D DVIMUX8-USB · 21... -
Page 62: Enabling/Disabling The Hotkey Delay
Arrow Arrow Hotkey Delay 3. Press the key (repeatedly) to enable/disable the hotkey delay: Space enables hotkey delay disables hotkey delay 4. Press the key to save your settings. 22 · G&D DVIMUX8-USB... -
Page 63: Resetting The Defaults
2. Use the Arrow Arrow keys to select the Set System Defaults entry. 3. Press Enter to reset the default settings. 4. Confirm the pop up security query with Enter Pressing the key cancels the function. G&D DVIMUX8-USB · 23... -
Page 64: Auto-Accessing The First Channel
Select Channel via Front Button 3. Press the key (repeatedly) to choose one of the following options: Space disables the switching via front button enables the switching via front button 4. Press the key to save your settings. 24 · G&D DVIMUX8-USB... -
Page 65: (De)Activating The Switching Via Hotkeys
Select Channel via Hotkey entry. 3. Press the Space key (repeatedly) to choose one of the following options: disables the switching via hotkeys enables the switching via hotkeys 4. Press the key to save your settings. G&D DVIMUX8-USB · 25... -
Page 66: (De)Activating The Switching Via Step Keys
Select Channel via Step Key entry. 3. Press the Space key (repeatedly) to choose between the following options: step keys disabled [Step-Keys] step keys enabled 4. Press the key to save your settings. 26 · G&D DVIMUX8-USB... -
Page 67: Changing The Bitrate Of The Service Port
3. Press the Space key (repeatedly) to choose between the following bitrates: 115200 serial data transmission with 115.200 bit/s serial data transmission with 9.600 bit/s 9600 4. Press the key to save your settings. G&D DVIMUX8-USB · 27... -
Page 68: Changing The Standard Mode Of The Service Port
(repeatedly) to choose between the following options: Setup Menu enables Setup Menu mode when starting KVM extender Switch enables Switch mode when starting KVM extender 4. Press the key to save your settings. 28 · G&D DVIMUX8-USB... -
Page 69: Selecting The Usb Keyboard Type
5. Repeat steps 3 and 4 to change this setting for another channel. 6. Press the key to save your settings. IMPORTANT: Changing to the SUN German SUN US keymode requires a reboot of the Sun computer. G&D DVIMUX8-USB · 29... - Page 70 »Solaris Shortcut Key« of the Sun keyboard Ctrl+Alt+F2 Again Ctrl+Alt+F3 Props Ctrl+Alt+F4 Undo Ctrl+Alt+F5 Front Ctrl+Alt+F6 Copy Ctrl+Alt+F7 Open Ctrl+Alt+F8 Paste Ctrl+Alt+F9 Find Ctrl+Alt+F10 Ctrl+Alt+F11 Help Ctrl+Alt+F12 Mute Ctrl+Alt+NUM+ Loud Ctrl+Alt+NUM- Quiet Ctrl+Alt+NUM* Compose Ctrl+Alt+Pause Shutdown Pause+A Stop 30 · G&D DVIMUX8-USB...
-
Page 71: Enabling/Disabling Usb 2.0 Data Transmission
3. Press the key (repeatedly) to choose between the following key- Space boards: USB 2.0 data transmission enabled (default) enabled disabled USB 2.0 data transmission disabled 4. Press the key to save your settings. G&D DVIMUX8-USB · 31... -
Page 72: Usb Pinning
Enter 3. Press the Space key (repeatedly) to choose between the following key- boards: disabled USB pinning disabled (default) enabled USB pinning ensabled 4. Press the key to save your settings. 32 · G&D DVIMUX8-USB... -
Page 73: Order Numbers
A610 0120 CPU-MC4-DVID-DL-PL-2 A610 0124 CPU-MC4-DVID-DL-PL-5 DVIMUX8-PS/2 A610 0136 CPU-MC4-DVIA-PL-2 A210 0082 DVIMUX8-PS/2 A610 0140 CPU-MC4-DVIA-PL-5 A210 0086 DVIMUX8-MC2-PS/2 A610 0128 CPU-MC4-DVID-DL-U-2 A610 0132 CPU-MC4-DVID-DL-U-5 DVIMUX8-USB A610 0112 CPU-MC4-DVIA-U-2 A210 0084 DVIMUX8-USB A610 0113 CPU-MC4-DVIA-U-5 A210 0088 DVIMUX8-MC2-USB G&D DVIMUX8-USB · 33... -
Page 74: Technical Data
Dimensions (W × H × D): 435 × 44 × 210 mm (desktop) 19“ × 1U × 210 mm (rackmount) Weight: approx. 2,2 kg Operation environ- Temperature: +5 to +40 °C ment Humidity: < 80%, non-condensing Conformity CE, RoHs 34 · G&D DVIMUX8-USB... - Page 75 Power input: 170mA@240VAC; 410mA@100VAC Power input Standby: 16,7W@240VAC; 16,6W@100VAC Operation: 23,6W@240VAC; 23,7W@100VAC Casing Dimensions (W × H × D): 435 × 66 × 210 mm (desktop) 19“ × 1,5U × 210 mm (rackmount) Weight: approx. 2,7 kg G&D DVIMUX8-USB · 35...
- Page 80 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100090 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
