Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der KVM-Switch »TradeSwitch8-USB« ............2 Lieferumfang ....................2 Installation ....................... 3 Übersicht der Schnittstellen ................3 Aufstellen des Geräts ..................3 Anschluss der Geräte des Arbeitsplatzes ............. 4 Anschluss der Rechner ..................5 Anschluss der TradeSwitch-LEDs ..............5 Anschluss der Stromversorgung .................
Page 4
Änderung der Bitrate der Service-Buchse ............ 32 Änderung des Standard-Modus der Service-Buchse ........33 Auswahl des Typs der USB-Tastatur ............34 USB 2.0-Datenübertragung (de)aktivieren ........... 36 USB-Haltefunktion (Pinning) ..............37 Bestellnummern ....................38 Technische Daten ................... 39 iii · G&D TradeSwitch8-USB...
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D TradeSwitch8-USB · 1...
Der KVM-Switch »TradeSwitch8-USB« Der KVM-Switch »TradeSwitch8-USB« Der KVM-Switch TradeSwitch8-USB ermöglicht die Bedienung von bis zu acht Rechnern über einen Arbeitsplatz. Die Videoausgabe der Rechner erfolgt – unabhängig vom KVM-Switch – über die Monitore der verschiedenen Rechner. Mit der am Gerät angeschlossenen USB- Tastatur und USB-Maus können alle Rechner zentral bedient werden.
Beachten Sie hierbei die maximale Kabellänge von fünf Metern zwischen dem KVM-Switch und den anzuschließenden Rechnern. 3. Entscheiden Sie vor der Installation des KVM-Switch, welcher Taster an der Frontseite des Geräts, welchem Rechner zugewiesen werden soll. G&D TradeSwitch8-USB · 3...
USB 2.0 Devices: Möchten Sie den angeschlossenen Rechnern USB-Geräte – beispiels- weise einen Drucker oder ein Massenspeichergerät – zur Verfügung stellen, schließen Sie diese Geräte an diese Schnittstellen an der Frontseite (s. Abbildung auf Seite 3) an. 4 · G&D TradeSwitch8-USB...
Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 4: Schnittstellen zum Anschluss der TradeSwitch-LEDs Schließen Sie ein TradeSwitch-LED (TS-LED-2) an diese Schnittstelle an. LED Out: Platzieren Sie die TradeSwitch-LED beispielsweise am Monitor. G&D TradeSwitch8-USB · 5...
USB 2.0 Line In Line Out USB 2.0 Line In Line Out USB 2.0 Abbildung 5: Schnittstellen zum Anschluss der Rechner Power: Verbinden Sie das Stromversorgungskabel (PowerCable-2 Standard) mit einer Netzsteckdose und der Power-Buchse des KVM-Switches. 6 · G&D TradeSwitch8-USB...
Der KVM-Switch ist ausgeschaltet oder die erforder- liche elektrische Spannung ist nicht verfügbar. Prüfen Sie gegebenenfalls den korrekten Anschluss des Stromversorgungskabels. extern TradeSwitch- Alle Eingaben werden an den Rechner dieses Kanals geleitet. Der KVM-Kanal ist derzeit nicht aktiv. G&D TradeSwitch8-USB · 7...
WICHTIG: Die Umschaltung des Kanals erfolgt, wenn die betätigte Tasten- kombination losgelassen wird. HINWEIS: Falls eine der Tastenkombinationen mit einer Tastenkombination eines eingesetzten Anwendungsprogramms kollidiert, kann die Tastenkombination des KVM-Switches angepasst werden (s. Seite 20 f.). 8 · G&D TradeSwitch8-USB...
Die TradeSwitch-LEDs signalisieren den aktuell aktiven Kanal. HINWEIS: Ist der Single -Modus aktiviert, kann ausschließlich auf einen Kanal in unmittelbar ab- oder aufsteigender Folge umgeschaltet werden. Die Umschaltung über mehrere Kanäle hinweg ist im -Modus möglich. Multiple G&D TradeSwitch8-USB · 9...
Bei Erreichen der äußeren Ränder (linker Rand von Monitor 1 bzw. rechter Rand von ) erfolgt keine Umschaltung. Monitor 3 Halten Sie eine Maustaste während der Mausbewegung gedrückt, erfolgt ebenfalls keine Umschaltung. Die Ausführung von »Drag and Drop«-Operationen wird so nicht beeinflusst. 10 · G&D TradeSwitch8-USB...
Ändern Sie ggf. den Standard-Modus (s. Seite 33) der Service-Buchse auf diesen Modus, falls Sie unmittelbar nach dem Start des KVM-Switches die Kanalumschaltung über das serielle Gerät nutzen möchten. Alternativ ist im laufenden Betrieb durch Eingabe des Befehls » « der Wechsel zum Switch -Modus möglich. G&D TradeSwitch8-USB · 11...
Page 16
Konnte die Umschaltung nicht erfolgen, wird dies durch eine entsprechende Meldung mitgeteilt. Meldung Bedeutung Schaltung auf Kanal erfolgreich ungültige Kanalnummer (out of range) Kanalumschaltung fehlgeschlagen ungültiger Befehl ungültiger Wert (out of range) RS232 mode enabled Switch-Modus (RS232) aktiviert 12 · G&D TradeSwitch8-USB...
Bei aktivierter Hotkey-Verzögerung halten Sie die Tastenkombination sieben Sekunden lang gedrückt. 2. Betätigen Sie die Taste und anschließend sofort die Taste HINWEIS: Nach dem Beenden der permanenten Schaltung werden die USB 2-0- Geräte auf den aktuellen KVM-Kanal (s. Seite 8) geschaltet. G&D TradeSwitch8-USB · 13...
Umschaltung mit der Maus (de)aktivieren ausgeschaltet »CrossDisplay-Switching« (CDS) aktivieren ausgeschaltet Einstellen der CDS-Mausgeschwindigkeit Änderung der Bitrate der Service-Buchse 115.200 Änderung des Standard-Modus der Service-Buchse Switch Auswahl des Typs der USB-Tastatur PC Multimedia USB 2.0-Datenübertragung (de)aktivieren aktiviert USB-Haltefunktion (Pinning) ausgeschaltet 14 · G&D TradeSwitch8-USB...
Betätigen Sie nach der Aktivierung des Setup-Modus einen der auf den folgenden Seiten beschriebenen Setup-Keys. So beenden Sie den Setup-Modus ohne Ausführung einer Funktion: Betätigen Sie -Taste der Tastatur um den Setup-Modus zu beenden. G&D TradeSwitch8-USB · 15...
Setup-Menü (s. Abbildung auf Seite 17) dargestellt. HINWEIS: Wird der KVM-Switch gestartet, während die Verbindung aufgebaut wird, sehen Sie kurzzeitig das G&D Firmware Update Utility, bevor das Setup-Menü dargestellt wird. Dieses spezielle Utility wird ausschließlich vom Support-Team angewendet. 16 · G&D TradeSwitch8-USB...
Page 21
Untermenü ermöglichen. Dies wird durch drei Punkte (...) in der rechten Spalte dargestellt. HINWEIS: Die Einstellungen sind ausschließ- Scan Code Set PS/2 Keyboard Type lich für die PS/2-Varianten des KVM-Switches von Bedeutung und werden daher nicht erläutert. G&D TradeSwitch8-USB · 17...
Page 22
Leertaste Haben Sie einen Menüpunkt ausgewählt, der über einen Unterdialog verfügt, betätigen Sie die Eingabetaste , um diesen zu öffnen. HINWEIS: Detaillierte Anweisungen zur Änderung einer bestimmten Funktion lesen Sie auf den folgenden Seiten. 18 · G&D TradeSwitch8-USB...
4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. Nach der Umschaltung wird der aktive Hotkey in einen Doppel-Hotkey (oder umgekehrt) konvertiert: einfacher Hotkey Doppel-Hotkey Alt Gr Alt Gr+Strg Win+Strg Shift Shift+Win Strg Strg+Shift Alt+Shift G&D TradeSwitch8-USB · 19...
Aktivierung des Hotkeys Win Shift Aktivierung des Hotkeys Shift Aktivierung des Hotkeys Strg Ctrl Aktivierung des Hotkeys Alt 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 20 · G&D TradeSwitch8-USB...
Aktivierung des Doppel-Hotkeys Shift + Win Ctrl+Shift Aktivierung des Doppel-Hotkeys Strg + Shift Aktivierung des Doppel-Hotkeys Alt + Shift Alt+Shift 5. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 21...
Aktivierung der Select-Keys A, B, C, D, E, F, G, H F1 ... F8 Aktivierung der Select-Keys F1, F2, F3, F4, F5, F6, F7, F8 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 22 · G&D TradeSwitch8-USB...
3. Betätigen Sie (mehrfach) die der Tastatur, um die Hotkey-Ver- Leertaste zögerung an- oder auszuschalten: Aktivierung der Hotkey-Verzögerung Deaktivierung der Hotkey-Verzögerung 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 23...
Pfeil die Zeile Set System Defaults aus. 3. Betätigen Sie die Eingabetaste , um die Standardeinstellungen wiederherzustellen. 4. Bestätigen Sie die erscheinende Sicherheitsabfrage mit der Eingabetaste Ein Abbruch der Funktion ist alternativ mit der Taste möglich. 24 · G&D TradeSwitch8-USB...
Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Aktivierung des zuletzt aktiven Kanals nach dem Einschalten Aktivierung von Kanal 1 nach dem Einschalten 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 25...
Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Taster an der Frontseite deaktiviert Umschaltung über Taster an der Frontseite aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 26 · G&D TradeSwitch8-USB...
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung über Tastenkombination deaktiviert Umschaltung über Tastenkombination aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 27...
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Verwendung von Step-Keys deaktiviert [Step-Keys] Verwendung der angezeigten Step-Keys aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 28 · G&D TradeSwitch8-USB...
Select Channel via Mouse 3. Betätigen Sie (mehrfach) die der Tastatur, um zwischen folgenden Leertaste Optionen zu wählen: Single Multiple 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 29...
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um zwischen folgenden Optionen zu wählen: Umschaltung via »CrossDisplay-Switching« deaktiviert Umschaltung via »CrossDisplay-Switching« aktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 30 · G&D TradeSwitch8-USB...
3. Betätigen Sie (mehrfach) die der Tastatur, um die gewünschte Leertaste Geschwindigkeit einzustellen. 4. Wählen Sie einen beliebigen Werte zwischen (langsam) und (schnell). 5. Nach Auswahl des gewünschten Wertes betätigen Sie die Taste um diesen zu speichern. G&D TradeSwitch8-USB · 31...
Tastatur, um zwischen folgenden Bitraten zu wählen: 115200 serielle Datenübertragung mit 115.200 bit/s 9600 serielle Datenübertragung mit 9.600 bit/s 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 32 · G&D TradeSwitch8-USB...
Optionen zu wählen: Start des KVM-Switches erfolgt im Modus Setup-Menü Setup Menu Start des KVM-Switches erfolgt im Modus Switch Switch 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 33...
Kanals. 6. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. WICHTIG: Erfolgt die Umschaltung auf die Einstellung bzw. SUN German SUN US ist abschließend ein Reboot des Sun-Rechners erforderlich. 34 · G&D TradeSwitch8-USB...
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: enabled USB 2.0-Datenübertragung aktiviert (Standard) disabled USB 2.0-Datenübertragung deaktiviert 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. 36 · G&D TradeSwitch8-USB...
3. Betätigen Sie (mehrfach) die Leertaste der Tastatur, um eine der folgenden Tastaturen auszuwählen: disabled USB-Haltefunktion deaktiviert (Standard) USB-Haltefunktion aktiviert enabled 4. Nach Auswahl der gewünschten Einstellung betätigen Sie die Taste um diese zu speichern. G&D TradeSwitch8-USB · 37...
Page 45
Table of contents Table of contents Safety instructions .................... 1 The KVM switch »TradeSwitch8-USB« ............2 Package contents ....................2 Installation ....................... 3 Overview of the interfaces ................. 3 Setting up the device ..................3 Connecting the console devices ................4 Connecting the computers .................
Page 46
Changing the standard mode of the Service port .......... 30 Selecting the USB keyboard type ..............31 Enabling/Disabling USB 2.0 data transmission ........... 33 USB pinning ....................33 Order numbers ....................34 Technical data ....................35 iii · G&D TradeSwitch8-USB...
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. G&D TradeSwitch8-USB · 1...

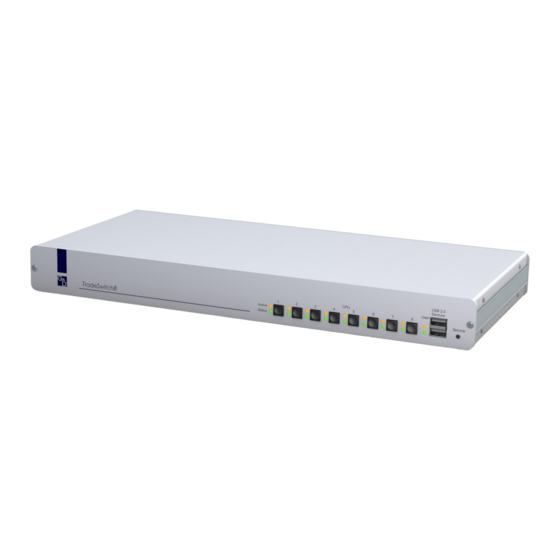

The KVM switch »TradeSwitch8-USB« The KVM switch »TradeSwitch8-USB« The KVM switch TradeSwitch8-USB enables you to operate up to eight computers via one console. The video output is carried out independently from the KVM switch through the monitors of various computers. Both USB keyboard and mouse that are connected to the KVM switch enable a central configuration of all computers.
KVM switch and the computers which are to be connected. 3. Before installing the KVM switch, decide which button on the front panel of the device should be assigned to which computer. G&D TradeSwitch8-USB · 3...
KVM switch, use one of the audio connection cables (Audio-M/M) to connect the computer’s Line Out interface to this interface. 4 · G&D TradeSwitch8-USB...
Line Out USB 2.0 Line In Line Out USB 2.0 Figure 5: Interface to connect the power supply Power: Connect the power cable (PowerCable-2 Standard) to a power outlet and the Power socket of the KVM switch. G&D TradeSwitch8-USB · 5...
The KVM switch is turned off or is not supplied with the necessary voltage. If necessary, check the proper connection of the power supply cable. external TradeSwitch All inputs are forwarded to the computer of this channel. The KVM channel is currently inactive. 6 · G&D TradeSwitch8-USB...
Switching between the channels takes place if the pressed key combi- nation is released. NOTE: If one of these key combinations interferes with a key combination of an installed application program, the key combination of the KVM switch can be adjusted (see page 18). G&D TradeSwitch8-USB · 7...
The TradeSwitch-LEDs shows the currently active channel. NOTE: If the mode is activated, you can access the previous or the next chan- Single nel in ascending or descending order. mode allows you to access several channels. Multiple 8 · G&D TradeSwitch8-USB...
) CrossDisplay Switching does not take place. Monitor 3 If you hold a mouse key while moving the mouse, switching cannot be carried out. However, you can still drag and drop objects. G&D TradeSwitch8-USB · 9...
KVM switch. Instead of using the Switch mode to switch between channels you can also enter the » « command during operation. 10 · G&D TradeSwitch8-USB...
The KVM switch confirms the successful execution of a command and otherwise sends a meassage. Message Meaning Switching to channel successful Invalid channel number (out of range) Channel switching has failed Invalid command Invalid value (out of range) RS232 mode enabled Switch mode (RS232) enabled G&D TradeSwitch8-USB · 11...
If the hotkey delay is enabled, press and hold the key combination for seven seconds. 2. Press and immediately NOTE: After disabling the permanent switching of USB 2.0 devices, the devices are switched to the active KVM channel (see page 7). 12 · G&D TradeSwitch8-USB...
Selecting the USB keyboard type PC Multimedia Enabling/Disabling USB 2.0 data transmission enabled USB pinning disabled Basic operation of the setup mode as well as the setup menu is explained in the fol- lowing pages. G&D TradeSwitch8-USB · 13...
How to perform a setup function: After enabling the setup mode, press one of the setup keys described on the fol- lowing pages. How to end the setup mode without performing a function: Press to end the setup mode. 14 · G&D TradeSwitch8-USB...
If the KVM switch is started while the connection is being established, the G&D Firmware Update Utility will be displayed briefly before the setup menu opens. This special utility is solely used by the support team. G&D TradeSwitch8-USB · 15...
(repeatedly). Space A menu item that has a sub-dialogue available can be opened by pressing Enter NOTE: The following pages provide detailed information on how to change a cer- tain function. 16 · G&D TradeSwitch8-USB...
4. Press the key to save your settings. Depending on your settings, the active hotkey is converted into a double hotkey (or vice versa): Single Hotkey Double Hotkey Alt Gr Alt Gr+Ctrl Win+Ctrl Shift Shift+Win Ctrl Ctrl+Shift Alt+Shift G&D TradeSwitch8-USB · 17...
(repeatedly) to enable a certain hotkey: Enables Alt Gr hotkey Alt Gr Enables Win hotkey Shift Enables Shift hotkey Ctrl Enables Ctrl hotkey Enables Alt hotkey 4. Press the key to save your settings. 18 · G&D TradeSwitch8-USB...
Enables select keys A, B, C, D, E, F, G, H A ... H F1 ... F8 Enables select keys F1, F2, F3, F4, F5, F6, F7, F8 4. Press the key to save your settings. 20 · G&D TradeSwitch8-USB...
Arrow Arrow keys to select the Hotkey Delay row. 3. Press the key (repeatedly) to enable/disable the hotkey delay: Space Enables hotkey delay Disables hotkey delay 4. Press the key to save your settings. G&D TradeSwitch8-USB · 21...
2. Use the keys to select the row. Arrow Arrow Set System Defaults 3. Press to reset the default settings. Enter 4. Confirm the pop up security query with Enter Pressing the key cancels the function. 22 · G&D TradeSwitch8-USB...
Select Ch.1 after Power up 3. Press the key (repeatedly) to select between the following options: Space Accesses the last active channel after booting Accesses channel 1 after booting 4. Press the key to save your settings. G&D TradeSwitch8-USB · 23...
Select Channel via Hotkey 3. Press the Space key (repeatedly) to choose one of the following options: Disables the switching via hotkeys Enables the switching via hotkeys 4. Press the key to save your settings. 24 · G&D TradeSwitch8-USB...
Arrow Arrow Select Channel via Step Key 3. Press the key (repeatedly) to choose between the following options: Space Step keys disabled Step keys enabled [Step-Keys] 4. Press the key to save your settings. G&D TradeSwitch8-USB · 25...
2. Use the Arrow Arrow keys to select Select Channel via Mouse 3. Press the Space key (repeatedly) to choose between the following options: Single Multiple 4. Press the key to save your settings. 26 · G&D TradeSwitch8-USB...
Arrow Arrow keys to select CrossDisplay-Switching 3. Press the Space key (repeatedly) to select between the following options: Disables switching via »CrossDisplay Switching« Enables switching via »CrossDisplay Switching« 4. Press to save your settings. G&D TradeSwitch8-USB · 27...
2. Use the Arrow Arrow keys to select CrossDisplay-Switching Mouse Speed 3. Press the Space key (repeatedly) to set the mouse speed. 4. Choose any value between (slow) and (fast). 5. Press to save your settings. 28 · G&D TradeSwitch8-USB...
3. Press the Space key (repeatedly) to select between the following bitrates: 115200 Serial data transmission with 115.200 bit/s Serial data transmission with 9.600 bit/s 9600 4. Press the key to save your settings. G&D TradeSwitch8-USB · 29...
(repeatedly) to choose between the following options: Setup Menu Enabled Setup Menu mode when starting KVM switch Switch Enabled Switch mode when starting KVM switch 4. Press the key to save your settings. 30 · G&D TradeSwitch8-USB...
5. Repeat steps 3 and 4 to change this setting for another channel. 6. Press the key to save your settings. IMPORTANT: Changing to the keymode requires a reboot of SUN German SUN US the Sun computer. G&D TradeSwitch8-USB · 31...
Page 78
Alt Gr+Alt+F5 Front Alt Gr+Alt+F6 Copy Alt Gr+Alt+F7 Open Alt Gr+Alt+F8 Paste Alt Gr+Alt+F9 Find Alt Gr+Alt+F10 Alt Gr+Alt+F11 Help Alt Gr+Alt+F12 Mute Alt Gr+Alt+NUM+ Loud Alt Gr+Alt+NUM- Quiet Alt Gr+Alt+NUM* Compose Alt Gr+Alt+Pause Shutdown Pause+A Stop 32 · G&D TradeSwitch8-USB...
Arrow Arrow USB Pinning Enter 3. Press the Space key (repeatedly) to choose between the following settings: disabled USB pinning disabled (default) USB pinning ensabled enabled 4. Press the key to save your settings. G&D TradeSwitch8-USB · 33...
11,6 W @ 240 VAC; 11,2 W @ 100 VAC Casing Material: anodised aluminium Dimensions (w × h × d): 435 × 44 × 210 mm Weight: approx. 2,1 kg Operation Temperature: +5 to +45 °C environment Humidity: < 80%, non-condensing Conformity CE, RoHs G&D TradeSwitch8-USB · 35...
Page 88
