Display-Elemente
Funktion
ON grün - On
AL1 gelb - Alarm
AL2 gelb - Alarm
Aufwärts-Taste
T
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
R
Reset-Taste (> 1,5 s drücken)
ENTER
MENU MENU-Taste (> 1,5 s drücken)
Funktion
1 U Netzspannung U
R Isolationswiderstand R
C Netzableitkapazität C
2 Überwachter Leiter
3 = Spannungsart DC
Störungsfreie
Messwertaktualisierung
~ Spannungsart AC
4 Messwerte und Einheiten
5 Passwortschutz aktiviert
6 Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
7 Kommunikationsschnittstelle mit Mess-
wert: isoData-Betrieb
8 Fehlerspeicher aktiviert
9 Zustandsymbole
10 Kennung für Ansprechwerte und An-
sprechwertverletzung
n
F
e
{
10
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1

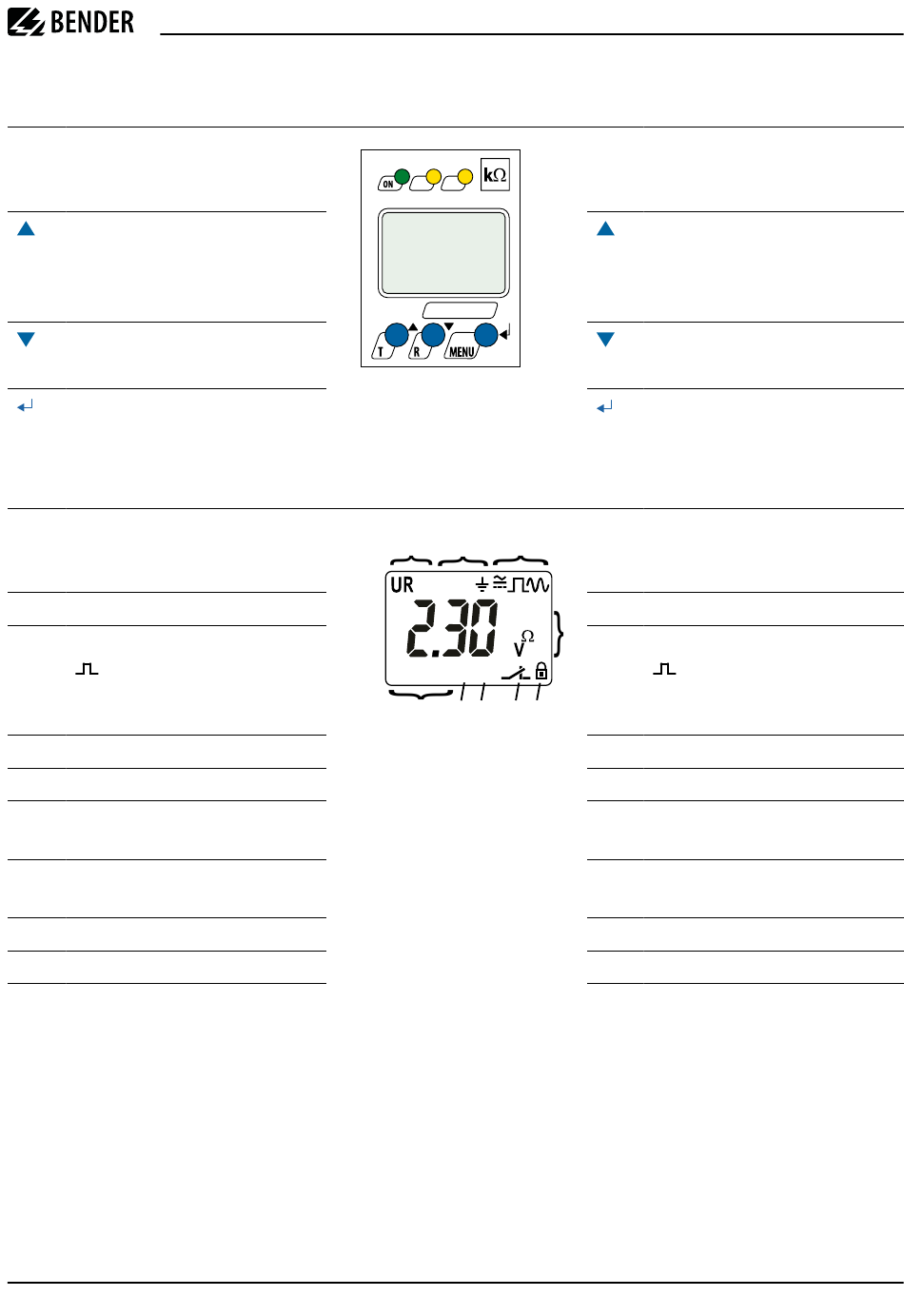

Display elements

Gerätefront/ Device front
AL1 AL2
Display
1 2 3
C L1L2
Z
>
µ F
+
kM %
<
s
test onoff MAdr
9 8 7 6 5
Function
ON green - On
AL1 yellow - Alarm
AL2 yellow - Alarm
Up button
T
Test button (press > 1.5 s)
By pressing and holding the test button,
the display elements are indicated.
Down button
R
Reset button (press > 1.5 s)
ENTER
MENU MENU button (press > 1.5 s)
Function
1 U System voltage U
R Insulation resistance R
C System leakage capacitance C
2 Monitored conductor
4
3 = Voltage type DC
Disturbance-free measurement
value update
~ Voltage type AC
4 Measured values and units
5 Password protection enabled
6 In menu mode, the operating mode of the
respective alarm relay is displayed
7 Communication interface with measured
value: isoData operation
8 The fault memory enabled
9 Status symbols
10 Identification for response values and
response value violation
n
F
e
