MECHANISCHER EINBAU | MECHANICAL INSTALLATION
• Einsteckvariante:
Den Sensoradapter TP-... oder den Kugelhahn
BV-... in die Rohrleitung einbauen. Dabei die
Strömungsrichtung beachten (siehe Fig. 6).
Durchflussmesser mit O-Ring in den Sensoradapter
TP-... oder Kugelhahn BV-... einstecken (siehe Fig.
6) und die Überwurfmutter festschrauben. Die
Ausrichtung der Sensoren ist nach der Verschraubung
der Überwurfmutter durch den Arretierstift garan-
tiert.

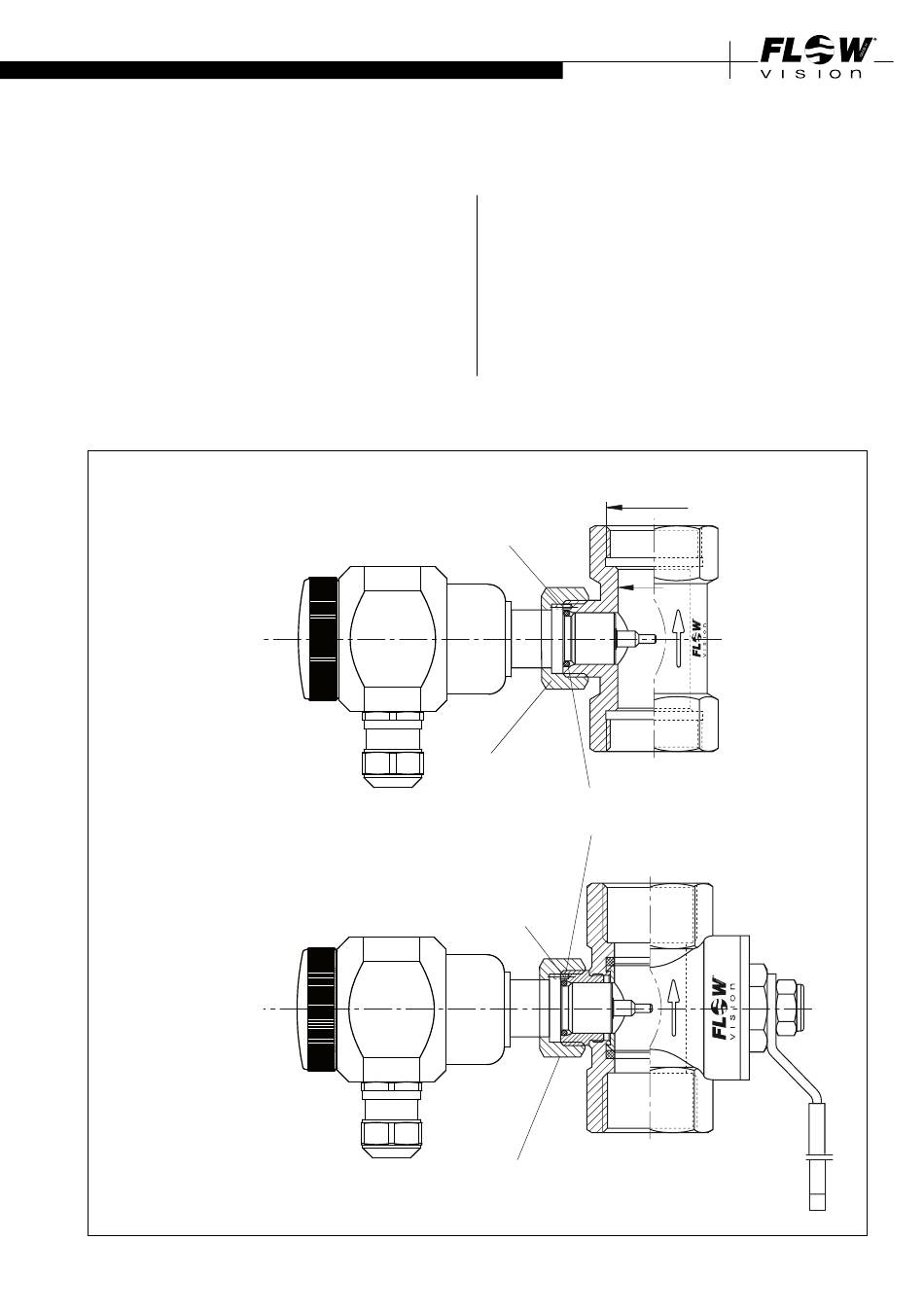

Sensoradapter TP-... / Sensor adapter TP-...:
Exakte Positionierung des Sensors ist sichergestellt (Arretierungsstift/-Nut)
Correct position of the sensor is ensured (retention pin/locking slot)
Kugelhahn BV-... / Ball valve BV-...:
Exakte Positionierung des Sensors ist sichergestellt (Arretierungsstift/-Nut)
Correct position of the sensor is ensured (retention pin/locking slot)
Flow Meter | FC50-dbEX-CA
Überwurfmutter G3/4"
cap nut G3/4"
Dichtung: O-Ring 15,3 x 2,2 mm in Anlehnung an DIN ISO 6149
sealing: O-ring 15.3 x 2.2 mm/.602 x .0866 in. following DIN ISO 6149
Überwurfmutter G3/4"
cap nut G3/4"
• plug-in type:
Install the sensor adapter TP-... or the ball valve
BV-... in the pipe. Observe the flow direction (see
fig. 6).
Insert the flow meter with O-ring into the sensor
adapter TP-... or the ball valve BV-... (see fig. 6) and
tighten the union nut. The retention pin ensures
correct alignment of the sensors after the union
nut has been tightened.
G
ød
Fig. 6
