CONNEXIONS ÉLECTRIQUES
AVERTISSEMENT : Pour éviter tout risque d'électrocution, s'assurer que l'alimentation
est coupée au niveau du panneau de circuit principal.
Procédez comme suit pour raccorder le ventilateur au câblage du domicile. Utilisez les
raccords de connexion des fils fournis avec le ventilateur. Fixez les connecteurs avec
du ruban électrique. Assurez-vous qu'il n'y a pas de brins de fil ni de connexions
desserrés.
Étape 1. Connecter le fil alimentation du ventilateur (noir) et le fil pour l'éclairage (bleu)
au fil d'alimentation noir du domicile (voir la figure 11).
Étape 2. Connecter le fil neutre ventilateur (blanc) au fil neutre (blanc) du domicile.
Étape 3. Connecter le fil de terre du ventilateur (vert) au fil de terre du domicile.
Étape 4. Après avoir connecté les fils, les séparer de sorte que les fils verts et blancs
se trouvent sur un côté de la boîte à prises et les fils noirs de l'autre côté.
Étape 5. Tourner les écrous de raccordement vers le haut et mettez le câblage dans la
boîte à prises.
Lignes
d'alimentation
120 V
VENTILATEUR BASICS PRO SELECT 52 po | 11
Vert Terre
Boîte à prises
Mise à la terre au
support de
montage ou à la
tige de fixation

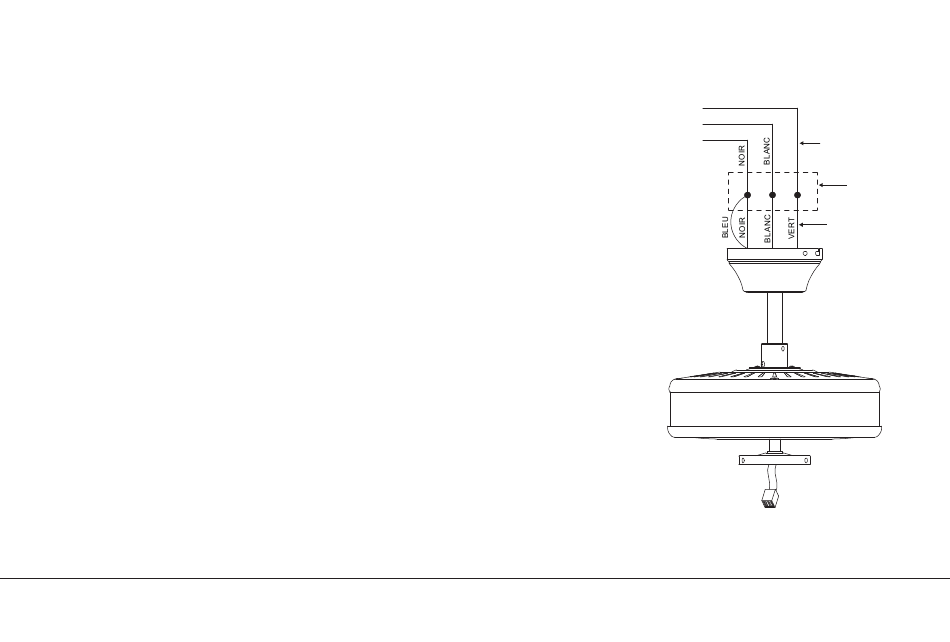

Fig. 11
