Power Focus 4000
Электропроводка
Все подключения, кроме разъема USB, расположены на задней стороне
устройства. См. расположение разъема USB на габаритном чертеже. Если
необходимо заменить вилку на шнуре питания, используйте следующие
указания по проводам:
Цвет
Коричневый или черный
Синий
Желто-зеленый
Предупреждение! Кабель питания является главным устройством отклю-
чения. Если требуется открыть контроллер Power Focus, сначала следует
отключить кабель питания от сети, чтобы обесточить устройство.
Предупреждение! Запрещается использовать гальванически развязанное
сетевое напряжение, поскольку это нарушит работу устройства защитного
отключения (УЗО). Кнопка проверки УЗО активирует УЗО, даже если
контроллер Power Focus запитан от разделительного трансформатора.

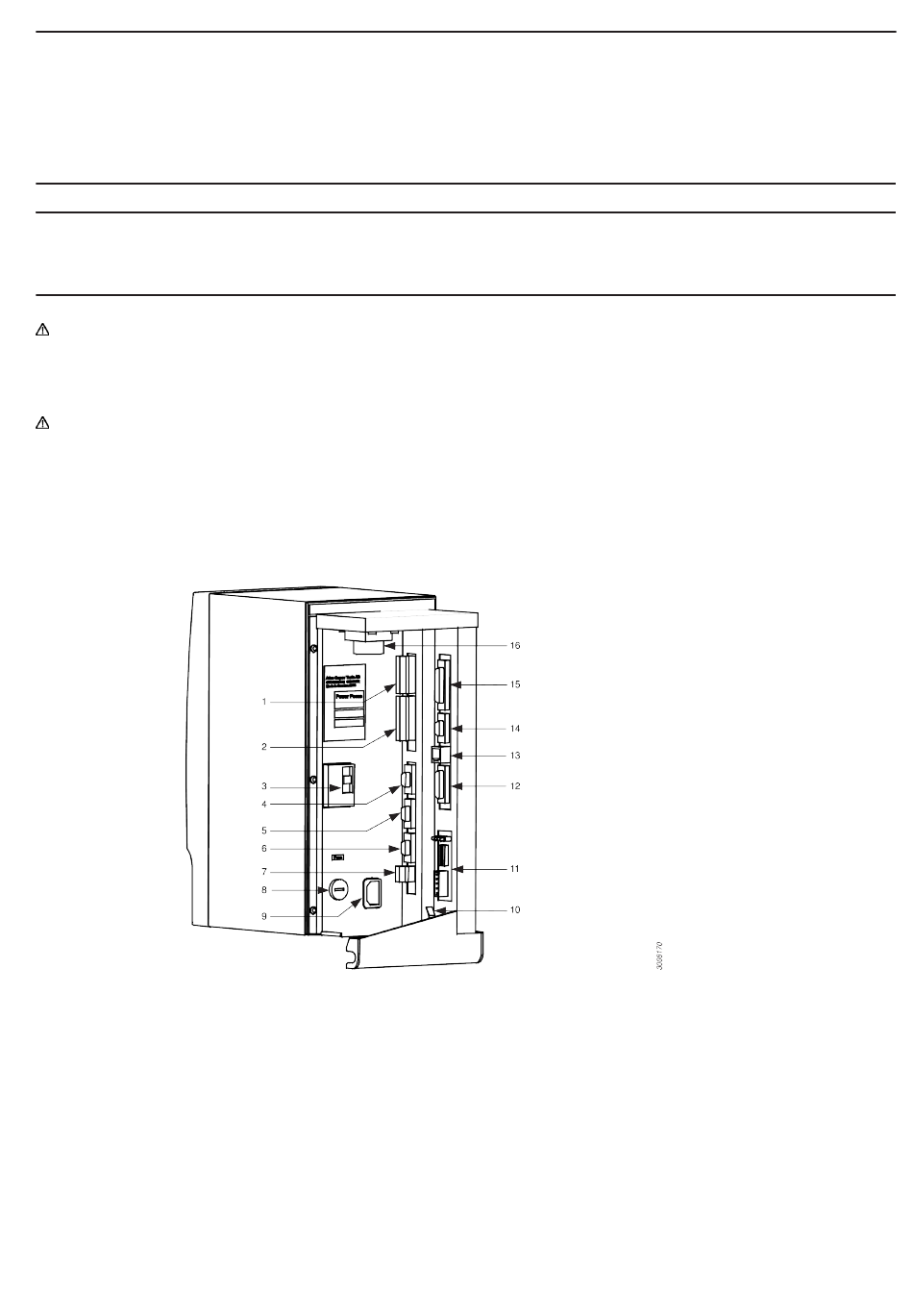

Задняя панель — Power Focus 4000 Compact и Graph
1. Цифровой вход + внутр. 24 В пост. тока
2. Реле
3. Устройство защитного отключения (УЗО)
4. Последоват. порт 1 (RS-232)
5. Шина ввода-вывода 1
6. Шина ввода-вывода 2
7. Дистанционный пуск
8. Сетевой плавкий предохранитель
9. Сетевой разъем питания
10. Подключение заземления
11. Плата полевой шины (опционально)
12. RBU
RU
Вход
Фаза
Нейтральный провод
Защитное заземление
