Power Focus 4000 DE Produktinformation
Warnung! Verwenden Sie keine galvanisch isolierte Netzspannung, da diese die
Funktion des Erdschlussschalters (GFI) unterbricht. Der GFI wird per Test-Tas-
te aktiviert, selbst wenn die Power Focus-Einheit mit einem isolierten Transfor-
mator ausgestattet ist.

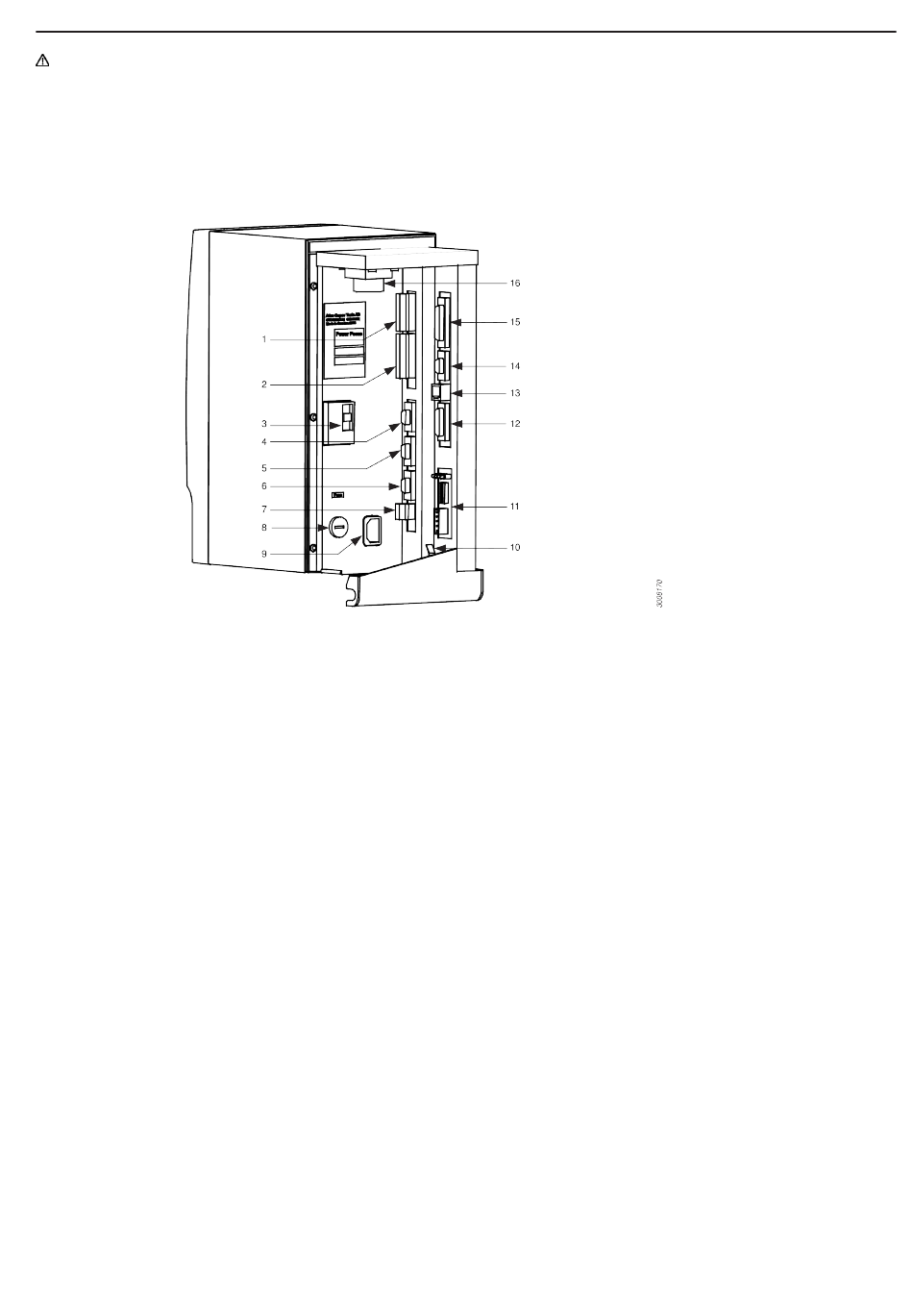

Rückseite – Power Focus 4000 Compact und Graph
1. Digitaleingang + Intern 24 V GS
2. Relais
3. Erdschlussschalter (GFI)
4. Serieller Anschluss Nr. 1 (RS232)
5. E/A-Bus Nr. 1
6. E/A-Bus Nr. 2
7. Fernstart
8. Hauptsicherung
9. Netzanschluss
10. Erdanschluss
11. Feldbus-Karte (optional)
12. RBU
13. Ethernet
14. Serieller Anschluss Nr. 2 (RS232)
15. Drucker
16. Werkzeugausgang
