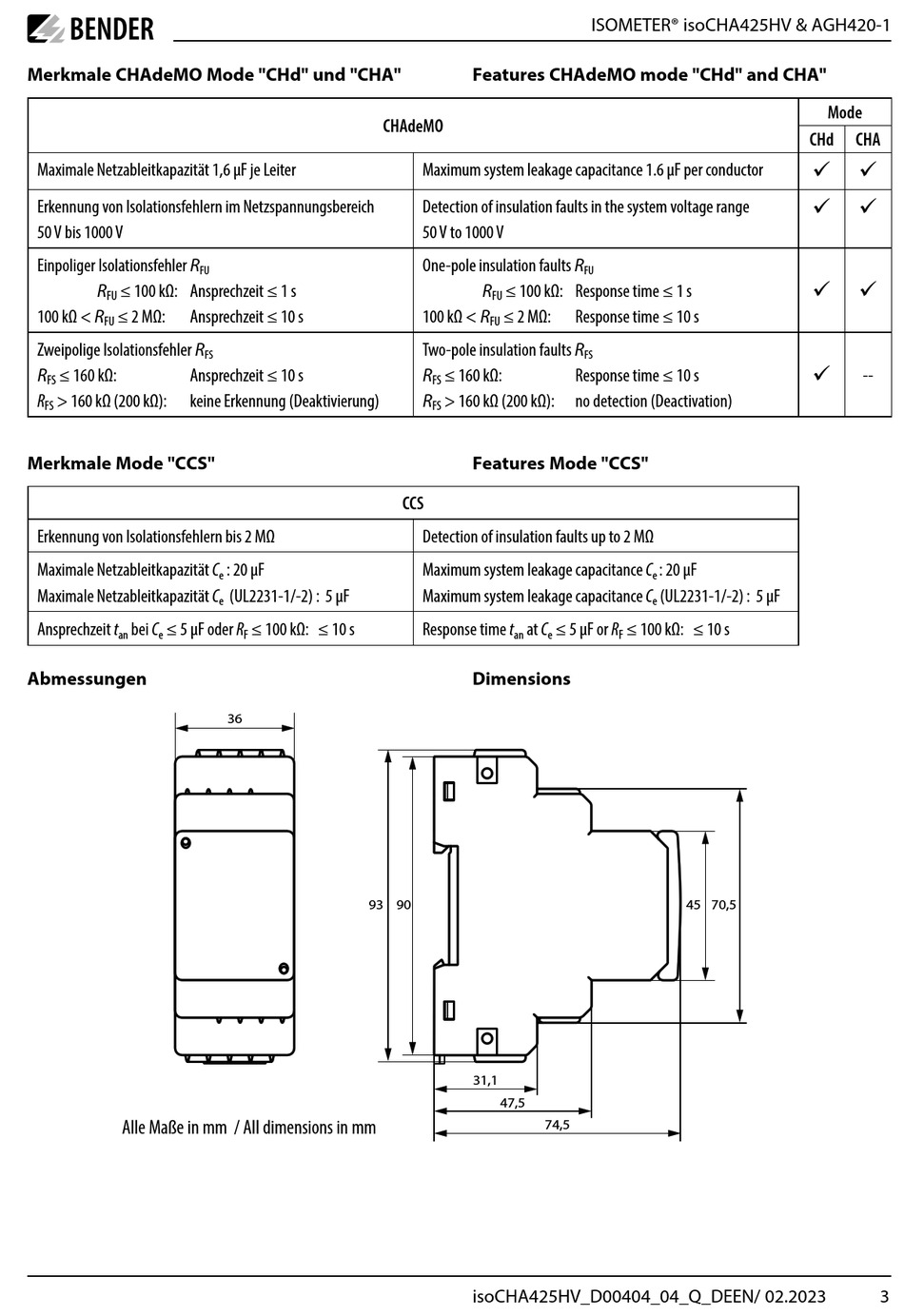

Bender ISOMETER isoCHA425HV User Manual page 3

Merkmale CHAdeMO Mode "CHd" und "CHA"
Maximale Netzableitkapazität 1,6 µF je Leiter
Erkennung von Isolationsfehlern im Netzspannungsbereich
50 V bis 1000 V
Einpoliger Isolationsfehler R
R ≤ 100 kΩ: Ansprechzeit ≤ 1 s
FU
100 kΩ < R ≤ 2 MΩ: Ansprechzeit ≤ 10 s
FU
Zweipolige Isolationsfehler R
R ≤ 160 kΩ: Ansprechzeit ≤ 10 s
FS
R > 160 kΩ (200 kΩ): keine Erkennung (Deaktivierung)
FS
Merkmale Mode "CCS"
Erkennung von Isolationsfehlern bis 2 MΩ
Maximale Netzableitkapazität C
Maximale Netzableitkapazität C
Ansprechzeit t bei C ≤ 5 μF oder R
an e
Abmessungen
Alle Maße in mm / All dimensions in mm
FU
FS
: 20 µF
e
(UL2231-1/-2) : 5 µF
e
≤ 100 kΩ: ≤ 10 s
F
36
93
Features CHAdeMO mode "CHd" and CHA"
CHAdeMO
Maximum system leakage capacitance 1.6 μF per conductor
Detection of insulation faults in the system voltage range
50 V to 1000 V
One-pole insulation faults R
R ≤ 100 kΩ: Response time ≤ 1 s
FU
100 kΩ < R ≤ 2 MΩ:
FU
Two-pole insulation faults R
R ≤ 160 kΩ:
FS
R > 160 kΩ (200 kΩ):
FS
Features Mode "CCS"
CCS
Detection of insulation faults up to 2 MΩ
Maximum system leakage capacitance C
Maximum system leakage capacitance C
Response time t at C
an e
Dimensions
90
31,1
47,5
74,5
isoCHA425HV_D00404_04_Q_DEEN/ 02.2023
ISOMETER® isoCHA425HV & AGH420-1
FU
Response time ≤ 10 s
FS
Response time ≤ 10 s
no detection (Deactivation)
: 20 μF
e
(UL2231-1/-2) : 5 μF
e
≤ 5 μF or R ≤ 100 kΩ: ≤ 10 s
F
45 70,5
Mode
CHd CHA
 
 
 

--
3
