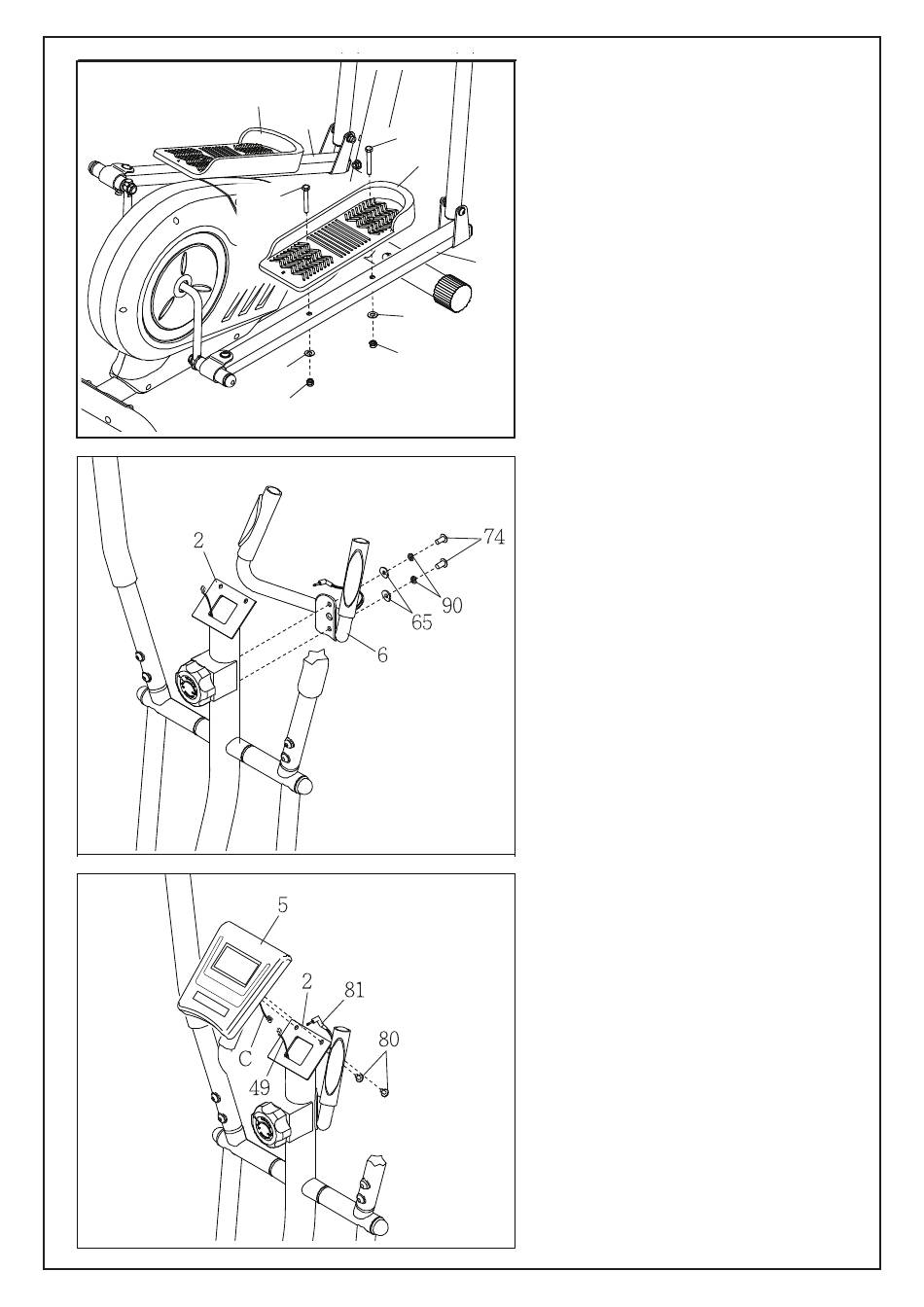

ÉTAPE 9
32
Orientez la pédale droite (33)
14
comme indiqué et fixez-la au bras
76
de la pédale droit (15) à l'aide de
33
deux boulons (M10*45) (76), de
76
deux rondelles (M10) (72) et de
deux contre- écrous (M10) (83) ;
15
vissez les deux boulons, puis serrez
les contre-écrous.
72
Fixez la pédale gauche (30) au bras
83
72
de la pédale gauche (14) de la
83
même manière
ÉTAPE 10
Conseil : Évitez de pincer le fil. Fixez
le guidon (6) au montant (2) à l'aide
de deux vis (M8*16) (74), deux
rondelles fendues (M8) (90) et deux
rondelles courbées (M8) (65), vissez
les autres vis, puis serrez-les.
ÉTAPE 11
Pendant qu'une deuxième personne
tient la console (5) près du montant
(2), connectez le fil (C) de la console
au fil du montant (49). Insérez l'ex-
cédent de fil dans le montant.
Conseil : Évitez de pincer le fil. Fixez
la console (5) au montant (2) à l'aide
de deux vis (M5 *12) (80), visse les
deux vis, puis serrez-les.
Branchez ensuite le fil d'impulsion
(81) dans la prise située à l'arrière
de la console (5).
