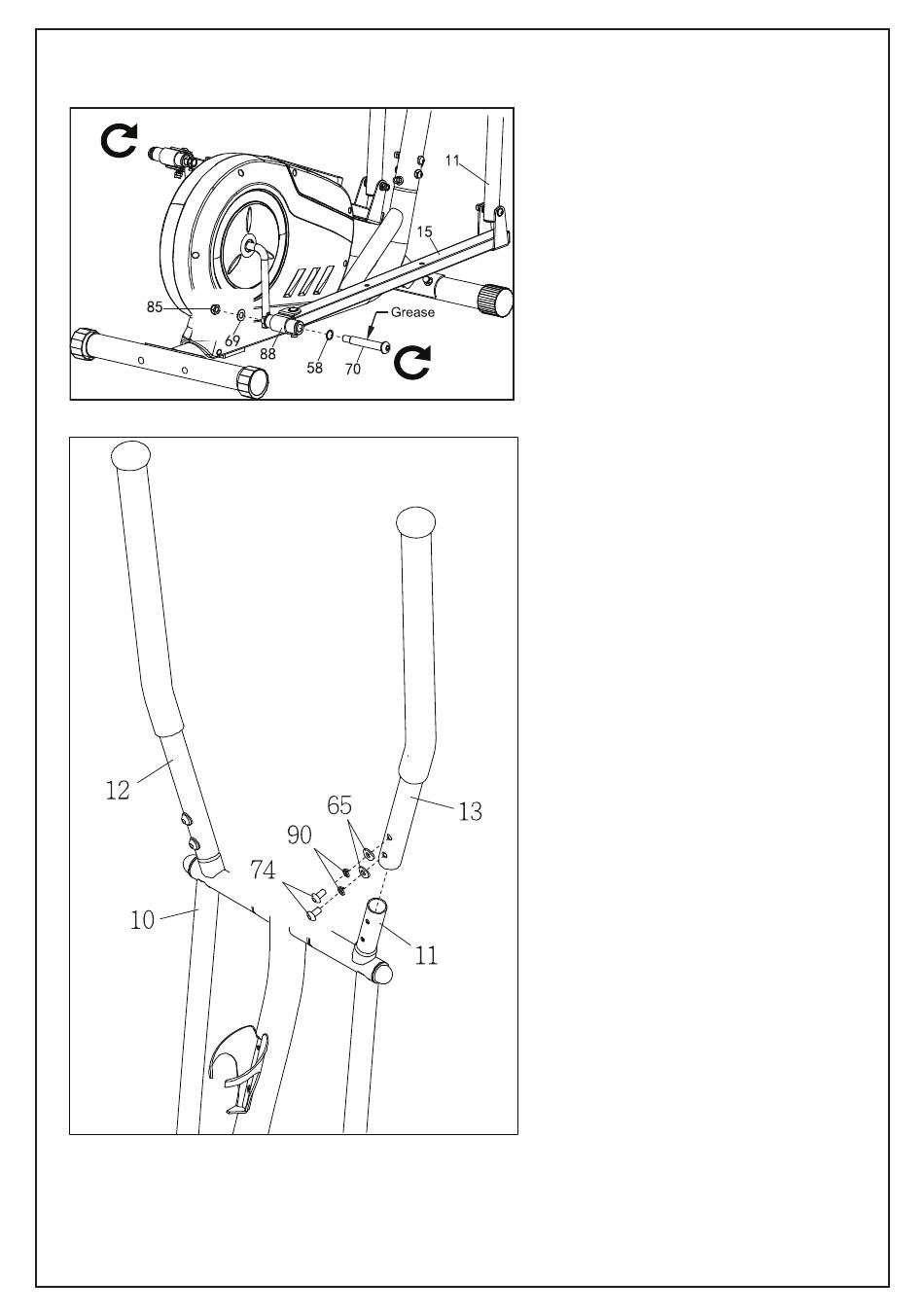

ÉTAPE 7
Identifiez le boulon droit (M12*110)
(70) et l'écrou droit (M12) (85),
appliquez de la graisse sur le boulon
droit (M12*110).
Fixez le support du bras droit (88)
sur le côté droit de la manivelle avec
le boulon droit (M12*110) (70), d'une
rondelle ondulée (M13) (58), d'une
rondelle (M13) (69) et de l'écrou
droit (M12) (85).
Répétez cette procédure pour fixer
le support du bras gauche avec le
boulon gauche (M12*110) et l'écrou
gauche (M12).
ÉTAPE 8
Orientez le bras supérieur droit (13)
comme indiqué et faites-le glisser
sur le bras inférieur droit (11).
Fixez le bras droit (13) à l'aide de
deux vis (M8*16) (74), de deux
rondelles fendues (M8) (90) et de
deux rondelles courbées (M8) (65);
commencez à visser les deux vis,
puis serrez-les.
Fixez le bras supérieur gauche (12)
au bras inférieur gauche (10) de la
même manière.
