INapc005_IT_EN
A90-279_A90-279V01

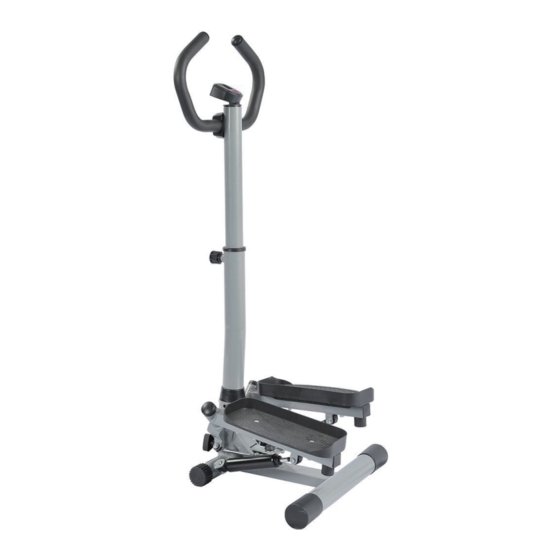

STEPPER
Manuale del Proprietario
* Il peso massimo dell'utente è 120 KGS.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY & INSTRUCTION MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A90-279 and is the answer not in the manual?

Questions and answers

francesco
March 29, 2025

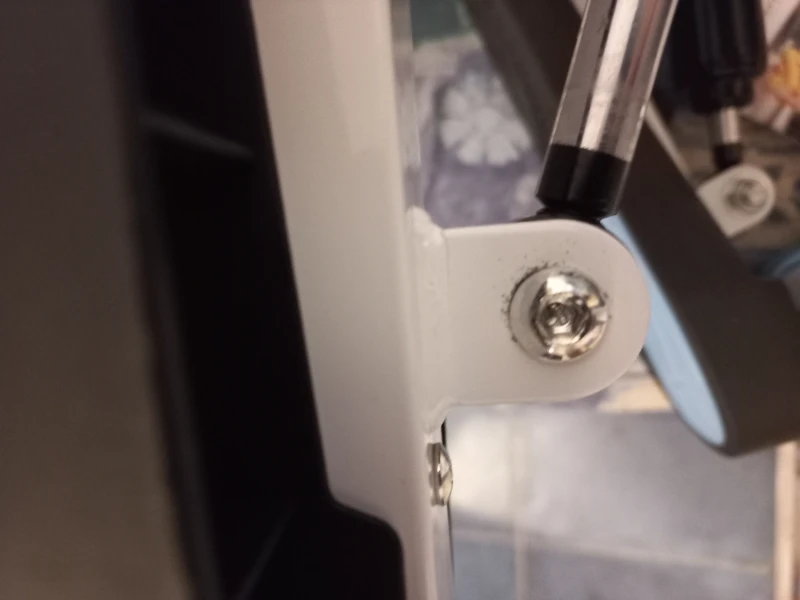

come posso sistemare il gioco che fa il pedale producendo un fastidioso toc ogni volta che sale e scende?

User image 67e7d65a4a7c1
0
1 comments:
Mr. Anderson
March 29, 2025

To fix the noise from the pedal on the HOMCOM A90-279 when it moves up and down, check and tighten all nuts and bolts, especially around the pedal and support tubes. Make sure the equipment is on a solid, flat surface. If the noise continues or you find any damaged parts, stop using the equipment and contact the company.

This answer is automatically generated

0

Related Manuals for HOMCOM A90-279

Summary of Contents for HOMCOM A90-279

  • Page 1 INapc005_IT_EN A90-279_A90-279V01 STEPPER Manuale del Proprietario * Il peso massimo dell'utente è 120 KGS. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...

  • Page 2: Importanti Istruzioni Di Sicurezza

    IMPORTANTI ISTRUZIONI DI SICUREZZA LEGGERE ATTENTAMENTE! Conservare questo manuale in un luogo sicuro per facile riferimento futuro. 1. È importante leggere l'intero manuale prima di assemblare e utilizzare l'apparecchiatura. Un utilizzo sicuro ed efficace può essere ottenuto solo quando l'apparecchiatura è assemblata, mantenuta e utilizzata in modo corretto. È tua responsabilità...
  • Page 3 ATTENZIONI! 1. Se lo schermo non visualizza i dati normalmente, installare di nuovo la batteria. 2. La batteria deve essere estratta dal pannello di controllo per un trattamento sicuro una volta esaurita e trattata come il rifiuto. 3. Questo manuale è adatto anche per apparecchiature senza pannello di controllo.
  • Page 4 DIAGRAMMA ESPLOSO...
  • Page 5 LISTA PARTI DESCRIZIONE QTA’ DESCRIZIONE QTA’ Telaio principale Rondella in plastica Tubo supporto pedale (L) Rondella in acciaio a T Tubo supporto pedale Rondella in plastica Tubo montante verticale Tappo in plastica φ25 Tubo montante inferiore Rondella piatta φ19 Tubo manubrio Clip di sicurezza Pedale Rondella in plastica...

  • Page 6: Istruzioni Di Assemblaggio

    ISTRUZIONI DI ASSEMBLAGGIO Dopo aver rimosso i componenti dalla confezione, controllare e assicurarsi che non manchi nulla. 1. Fissare il tappo estremita’ posteriore (51) con la vite a croce (48) 2. Inserire la boccola (13) nel tubo anteriore del telaio principale.
  • Page 7 3. Collegare il tubo del montante inferiore (5) al tubo del montante superiore (4) tramite il perno di rilascio (9) 4.Far passare il cavo di collegamento (44) attraverso i tubi del montante. 5. Collegare il cavo del telaio principale al cavo di collegamento (44) che passa attraverso i tubi del montante.
  • Page 8 7. Far passare il lato superiore del cavo di collegamento attraverso il foro sulla base del monitor (10). 8. Installare il manubrio con la vite esagonale interna M8x25 (45). 9.Collegare l'estremità superiore del cavo di collegamento al cavo del monitor...
  • Page 9 10. Inserire il monitor (11) nella base del monitor (10) 11.Installare la protezione in plastica. 12. Installare la manopola di regolazione (14) sul telaio principale.
  • Page 10 COMPUTER SPECIFICHE: TIME........00:00-99:59 CALORIES (CAL).....0.0-9999KCAL COUNT......0-9999 STRIDES/MIN....0-2000 BATTERIA: E’ necessaria 1 batterie AAA da 1,5 V. Rimuovere il coperchio del vano batteria sul retro del computer; inserire 1 nuove batterie “AAA”. Assicurarsi che le batterie siano posizionate correttamente e che la polarita’ sia corretta secondo i terminali. NOTA: la rimozione delle batterie cancellerà...

  • Page 11: Procedure Di Funzionamento

    PROCEDURE DI FUNZIONAMENTO: AUTO ON/OFF: Il computer si accende quando viene premuto un tasto qualsiasi o quando riceve un input dal sensore. Si spegne quando il sensore non riceve alcun segnale in ingresso o se non viene premuto alcun tasto per circa 4 minuti. RESET: Il dispositivo può...
  • Page 12 STEPPER User’s Manual * Maximum user weight is 120 kg. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY...

  • Page 13: Safety Instructions

    SAFETY INSTRUCTIONS READING CAREFULLY! Please keep this manual in a safe place for easy reference 1.It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly.
  • Page 14 Attention! 1.If the computer would not be displaying data normally, please install the battery again. 2.The battery must be taken out from the computer for safe treatment once it was out of energy for trash. 3.This manual is also suitable for equipment without computer. MAINTAIN Neutral detergent can be used to dilute the water to wipe the cloth carefully wipe the oil, and then dry with a dry cloth.

  • Page 15: Exploded Drawing

    EXPLODED DRAWING...

  • Page 16: Spare Parts List

    SPARE PARTS LIST DESCRIPTION QTY. DESCRIPTION QTY. Main frame Plastic washer Pedal support tube(L) T-shaped steel washer Pedal support tube(R) Plastic washer Upper stand tube Plastic plugφ25 Lower stand tube Flat washerφ19 Handle tube Circlip Pedal Plastic washer Bushingφ60 Hex screw M12x80 Pull pin Flat washerφ12 Monitor base...

  • Page 17: Assembling Instruction

    ASSEMBLING INSTRUCTION After unpack the carton, check and make sure nothing is missing. 1. lock the rear end cap(51) with cross screw (48). 2. Insert the bushing(13) to the front tube of the main body.
  • Page 18 3.Connect the lower stand(5) tube to the upper stand(4) tube by pull pin (9). 4.Make the connecting line(44) go through stand tubes. 5.Connect the line of the main body to the connecting line(44) that go through the stand tubes. 6.Connect the lower stand tube (5) to the mian body with Inner hexagon screw M8x20 (43) and Arc-shaped washer (49).
  • Page 19 7.Make the upper side of connecting line go through the hole on the monitor base(10). 8. Install the handle bar with Inner hexagon screw M8x25 (45). 9.Connect the upper end of connecting line to the line of the monitor.
  • Page 20 10. Insert the monitor(11) to the monitor base(10). 11.Install the plastic cover. 12. install the adjusting knob(14) to the main body.

  • Page 21: Specifications

    COMPUTER SPECIFICATIONS: TIME........00:00-99:59 CALORIES (CAL).....0.0-9999KCAL COUNT......0-9999 STRIDES/MIN....0-2000 BATTERY: 1 AAA 1.5V batteries are required. Remove the battery cover on the back of the computer; insert 1 new “AAA” batteries. Ensure that the batteries are correctly positioned and that proper contact is made with terminals. NOTE: Removing the batteries will erase any stored monitor function.

  • Page 22: Operation Procedures

    OPERATION PROCEDURES: AUTO ON/OFF: The computer turns on when any key is pressed or when it receives an input from the sensor. The computer turns off when the sensor has no signal input or if no key is pressed for approximately 4 minutes. RESET: The unit can be reset by changing the batteries or pressing the RESET key for 3 seconds.
