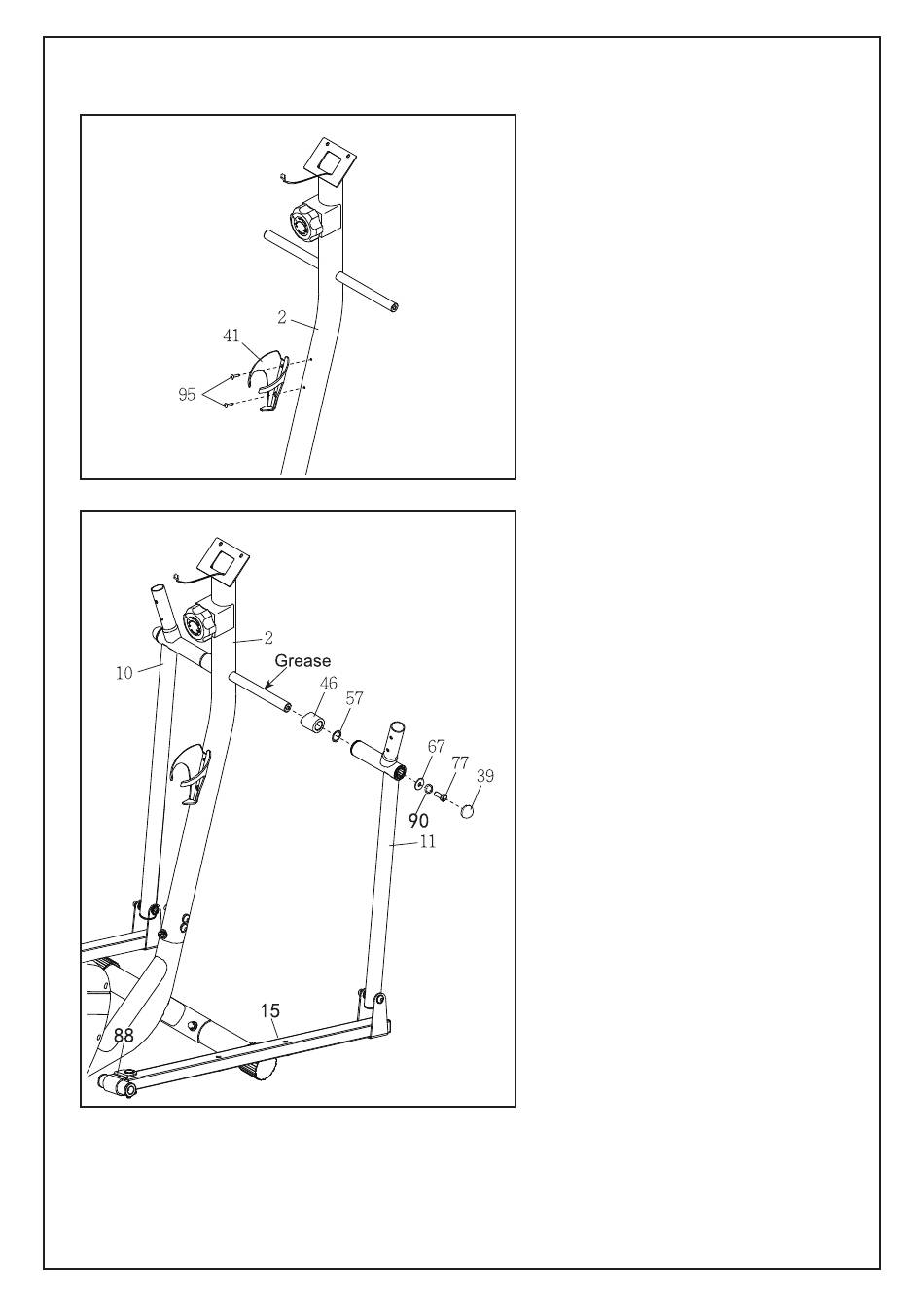

ÉTAPE 5
Fixer le porte-bouteille d'eau (41) au
montant (2) à l'aide de deux vis à
bride (M4*16) (95); vissez les deux
vis à bride, puis serrez-les.
ÉTAPE 6
NOTE : le bras inférieur (10/11), le
bras de pédale (14/15) et le support
de bras (88/89) sont déjà préassem-
blés.
Gardez vos doigts propres à l'aide
d'un sac en plastique, appliquez une
quantité suffisante de la graisse
fournie sur l'axe droit du montant
(2).
Ensuite, orientez une entretoise
(46), une rondelle ondulée de pivot
(57) et le bras inférieur droit (11)
comme indiqué et faites-les glisser
sur l'axe droit du montant (2).
Fixez le bras inférieur droit (11) à
l'aide d'une vis hexagonale (M8*20)
(77), d'une rondelle de pivot (67) et
de deux rondelles fendues (M8)
(90). Ensuite, appuyez fermement
un chapeau de pivot (39) sur la vis
hexagonale (M8*20).
Fixez le bras inférieur gauche (10)
de la même manière.
13
