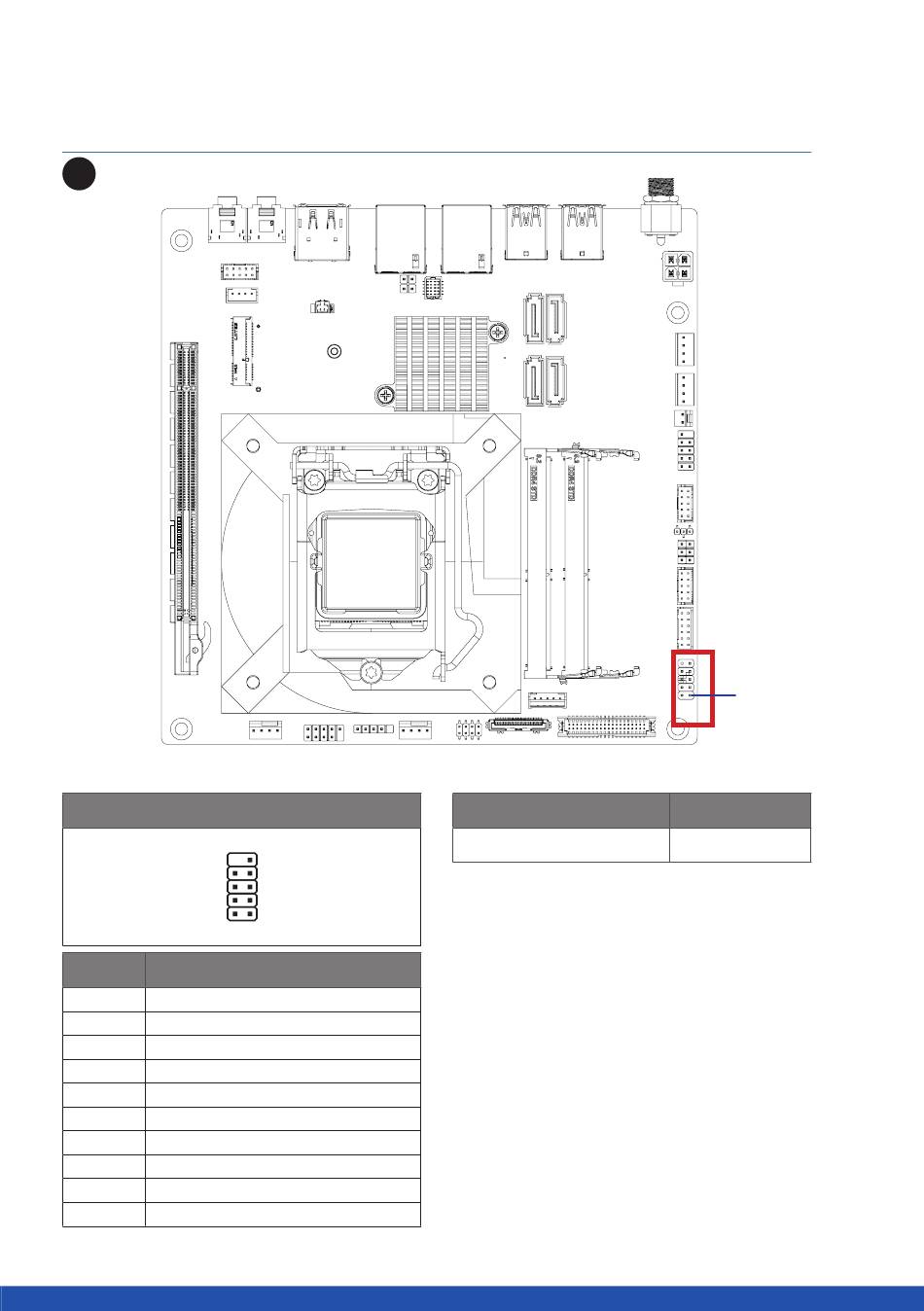

2.2.21 SYS_PANEL (System Panel Header)
22
System Panel Header
10
2
Pin No.
Definition
1
2
3
4
5
6
7
8
9
10
9
1
HD-p
MPD-p
HD-n
MPD-n
GND
POWER-ON
Reset
GND
Reserved
NC
Connector PN
210-92-05GW5W
www.gigaipc.com
Pin 1
Vendor
PINREX
