5.5 Collegamenti elettrici aggiuntivi

Assicurarsi che l'interruttore generale dell'impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
L'installazione e la manutenzione dell'unità e del sistema di ventilazione completo devono essere eseguite da un installatore
L'unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l'assemblaggio in fabbrica.
In caso in allungamento del cavo tra il comando esterno CTRL-V1 e la scheda madre del QR120, utilizzare un cavo 6 poli di
lunghezza max. 30 metri.
Le immagini successive mostrano lo schema elettrico.

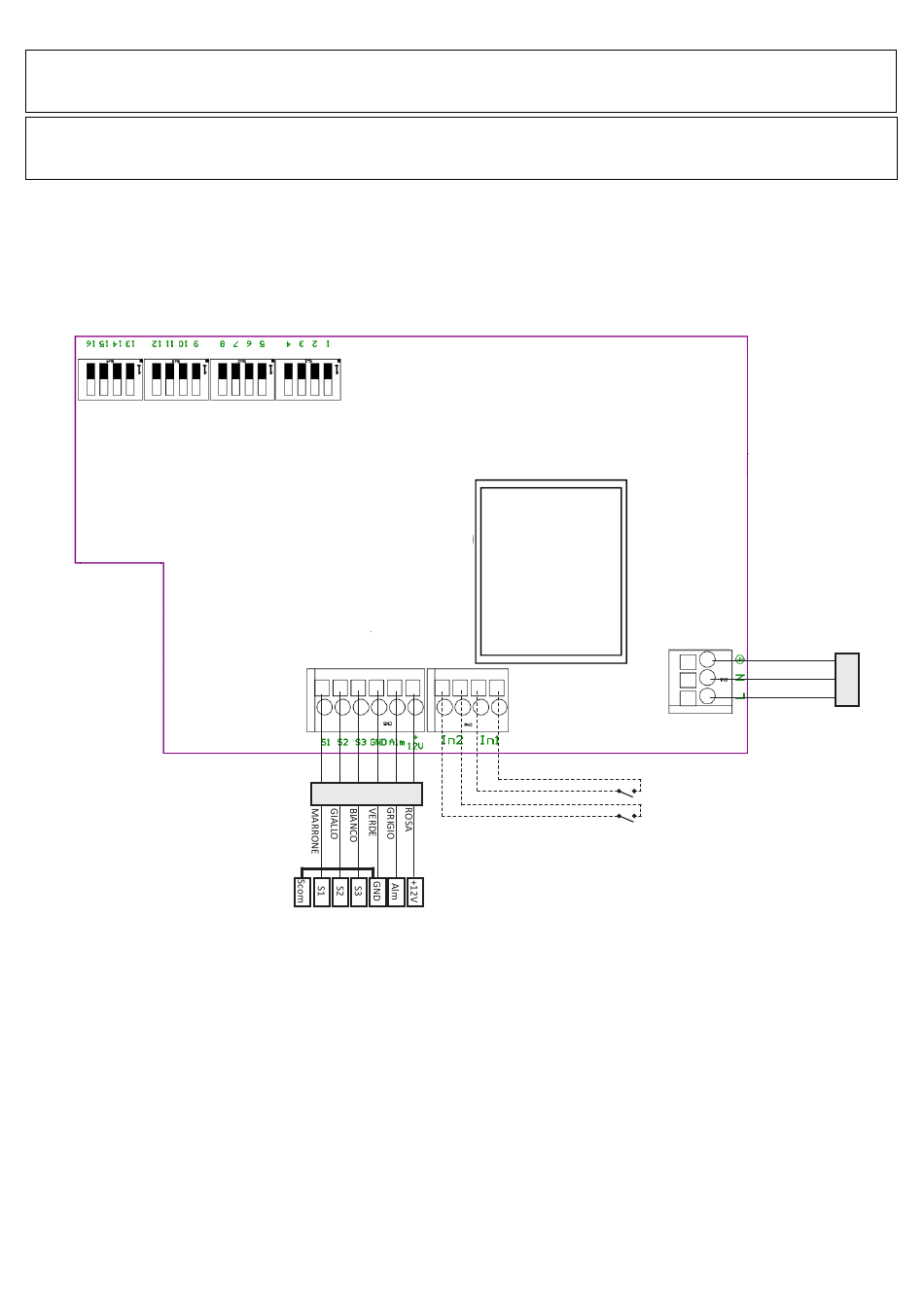

Fig. 5.j Collegamenti elettrici sulla scheda madre fissata all'interno della scatola portacontatti
Ingressi/comandi
N°1 connettore alimentazione AC.
N°2 ingressi on/off (contatti puliti), per sensori ambiente (chiamato In1, In2).
N°1 connettore a 6 poli per CTRL-V1.
8
ordinaria o straordinaria o collegamento elettrico!
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
CTRL-V1
ATTENZIONE
ATTENZIONE
TRASFORMATORE
Ingresso
(Air Quality e.g. SEN-HY)
GIALLO/VERDE
BLU
MARRONE
