5.5 Collegamenti elettrici aggiuntivi

Assicurarsi che l'interruttore generale dell'impianto sia spento prima di qualsiasi operazione di installazione, manutenzione
L'installazione e la manutenzione dell'unità e del sistema di ventilazione completo deve essere eseguito da un installatore
L'unità necessita della messa a terra.
I collegamenti interni sono eseguiti durante l'assemblaggio in fabbrica.
Per il collegamento tra il CTRL-DSP e la scheda madre utilizzare un cavo twisted-pair, 4 poli, di lunghezza massima 30m.
Le immagini successive mostrano lo schema elettrico.
CTRL-DSP
Ingresso HY/S1
(per abilitazione
ON/OFF remota)
(Air Quality e.g. SEN-HY)
Pulsante BOOST (BST)

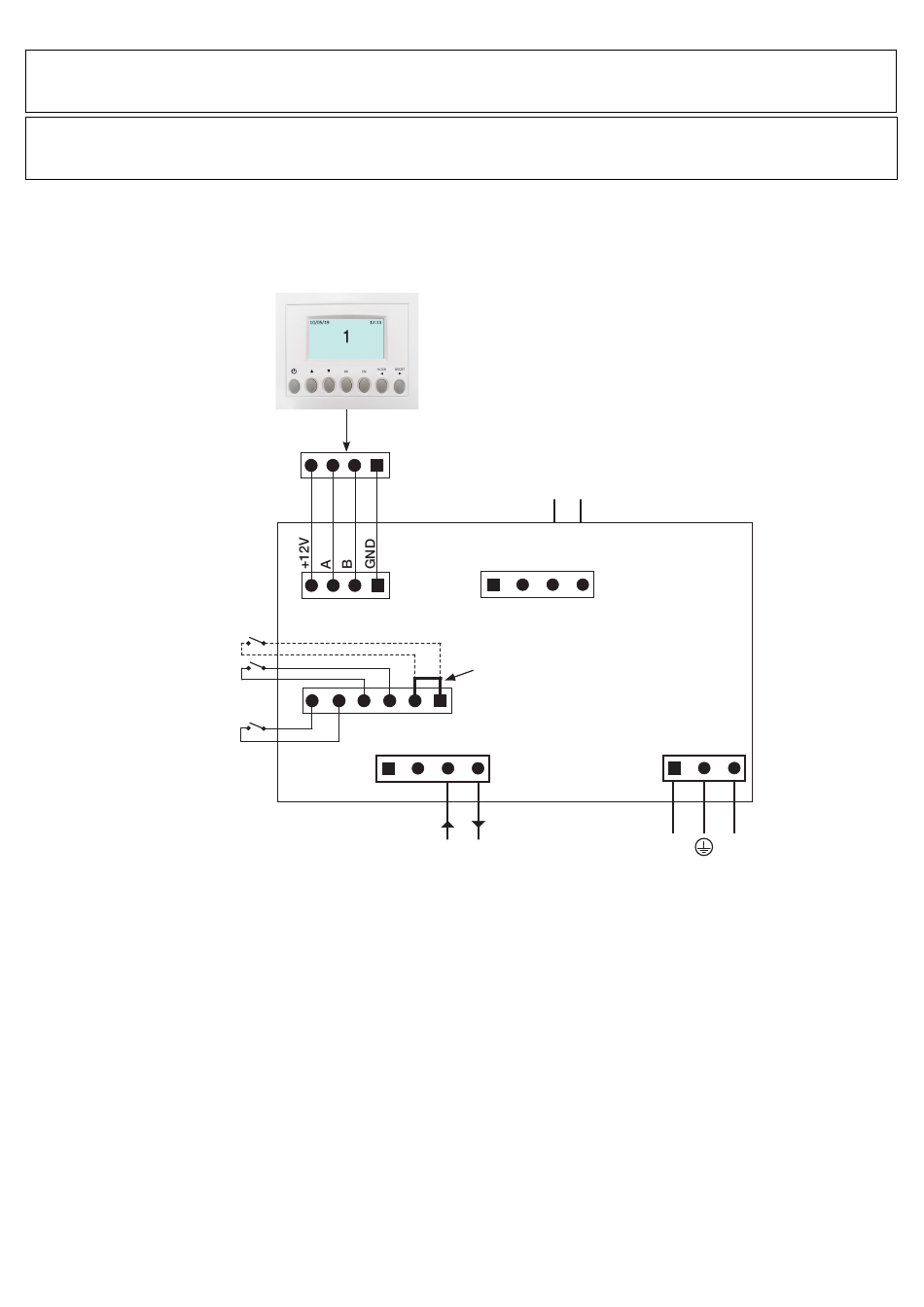

Fig. 5.h Collegamenti elettrici sulla scheda madre fissata all'interno della scatola portacontatti
Ingressi/comandi
N°1 connettore alimentazione AC.
N°3 ingressi on/off (contatti puliti), N°1 per sensori ambiente (chiamato IAQ), N°1 per il pulsante Boost (chiamato BST) e N°1
per abilitazione ON/OFF remota (chiamato HY/S1).
N°1 ingresso analogico 1-10V (chiamato SLAVE).
N°1 connettore a 4 poli per CTRL-DSP (RS485 più alimentazione 12Vdc).
Uscite
N°1 uscita on/off per elemento riscaldante pre o post (contatto a relais - 250Vac 5A).
8
ordinaria o straordinaria o collegamento elettrico!
autorizzato e in conformità alle leggi e ai regolamenti vigenti.
Ingresso IAQ
BST
IAQ
ATTENZIONE
ATTENZIONE
1-10V
S4 SLA
- + - +
NON RIMUOVERE
(vedere § 7.3 Remote enable)
HY/S1
HEAT/CD
Uscita batteria riscaldante
(MAX 250Vac 5A)
Ingresso SLAVE
1-10V
N L
Alimentazione AC
