5.6 Collegamenti elettrici aggiuntivi

Assicurarsi che l'interruttore generale dell'impianto sia spento prima di qualsiasi operazione
di installazione, manutenzione ordinaria o straordinaria o collegamento elettrico!
L'installazione e la manutenzione dell'unità e del sistema di ventilazione completo devono essere
eseguite da un installatore autorizzato e in conformità alle leggi e ai regolamenti vigenti.
L'unità necessita della messa a terra.

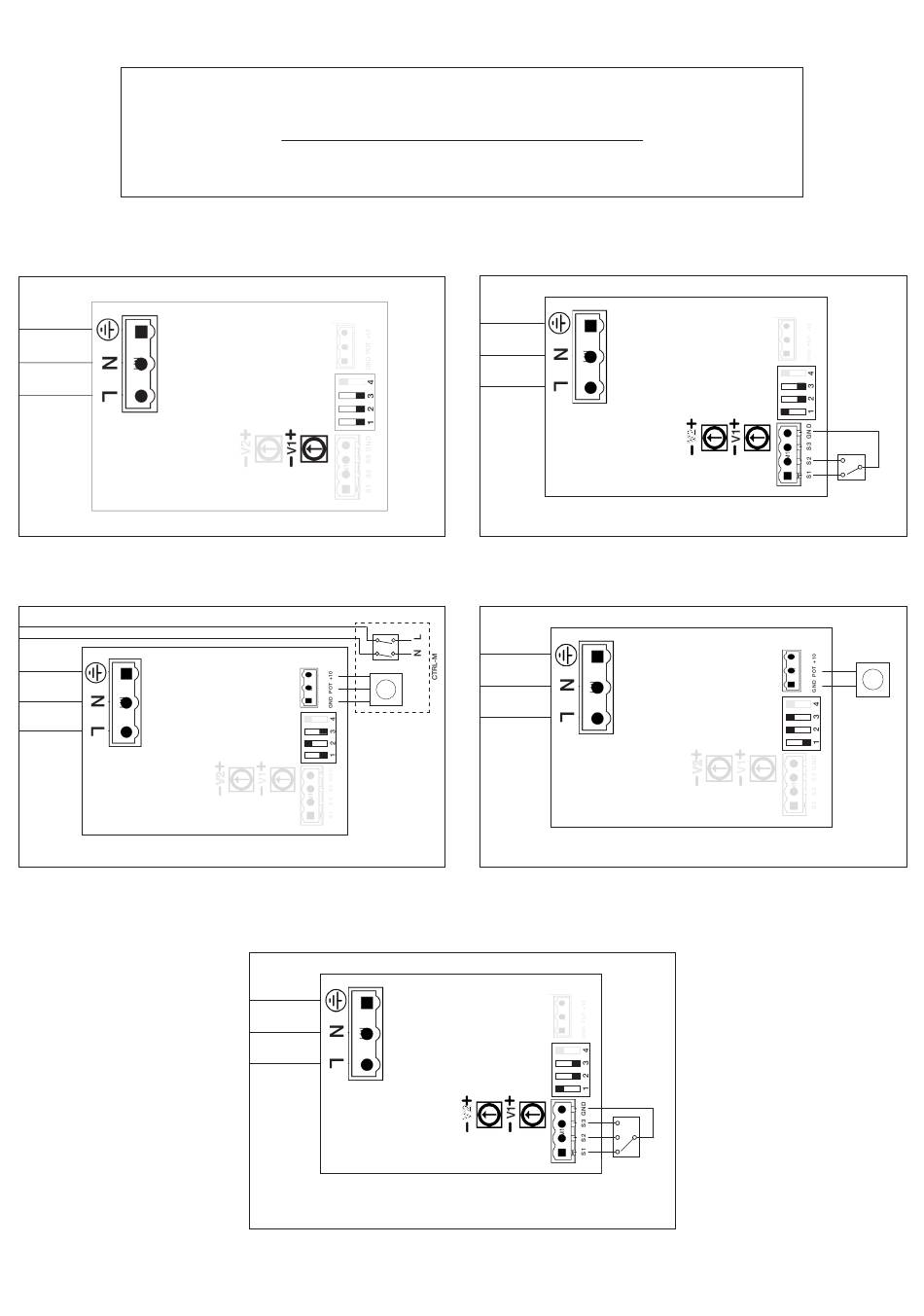

Fig. 5.k Funzionamento velocità singola
Fig. 5.m Funzionamento a velocità variabile tramite controllo esterno
manuale CTRL-M
ATTENZIONE
+
U
-
Fig. 5.o Funzionamento a 3 velocità tramite selettore SEL-3V
Fig. 5.l Funzionamento a due velocità con deviatore / sensore esterno
Fig. 5.n Funzionamento a velocità variabile tramite sistema domotico
esterno (BMS) o potenziometro ballast
INTERRUTTORE 3
THREE POSITION
POSIZIONI
SWITCH
THREE POSITION SWITCH
INTERRUTTORE
3 STUFEN SCHALTER
3 POSIZIONI
INTERRUPTEUR À 3
POSITIONS
DEVIATORE O SENSORE
TWO POSITION
ESTERNO
SWITCH OR
TWO POSITION SWITCH OR
REMOTE SENSOR
REMOTE SENSOR
DEVIATORE O
WECHSELSCHALTER
SENSORE ESTERNO
INVERSEUR OU CAPTEUR
EXTERNE
1-10V
BALLAST
+
-
7
