5 INSTALLAZIONE

Assicurarsi che le avvertenze e le precauzioni indicate nel Capitolo 2 siano attentamente lette, comprese e rispettate!
Questa sezione descrive come installare l'unità correttamente.
L'unità deve essere installata seguendo queste istruzioni.

5.1 Rimozione dell'imballo

Verificare che l'unità (e gli eventuali accessori) siano conformi a quanto ordinato prima di procedure all'installazione. Eventuali
discrepanze rispetto a quanto ordinato devono essere comunicate al fornitore.

5.2 Dove/come installarlo

• T utte le unità QR sono intese per installazione all'interno, in zone riscaldate.
• M ontare l'unità su superfici piane.
• E ' preferibile posizionare l'unità in una stanza separata (ad es. magazzino, lavanderia o similare).
OK!!
• S cegliendo la zona prestare attenzione che l'unità richiede di una manutenzione periodica e che il pannello di ispezione deve
rimane facilmente accessibile.
• L asciare spazio libero per l'apertura del pannello e per l'estrazione dei principali componenti (§3.4).
• L a bocca di immissione dell'aria esterna deve essere, se possibile, posizionata nel lato nord o est dell'edificio e comunque
lontana da altre bocche di espulsione, ad esempio quelle previste di estrattori installati in cucina o in lavanderia.
• L a struttura è provvista di 1 scarico della condensa.

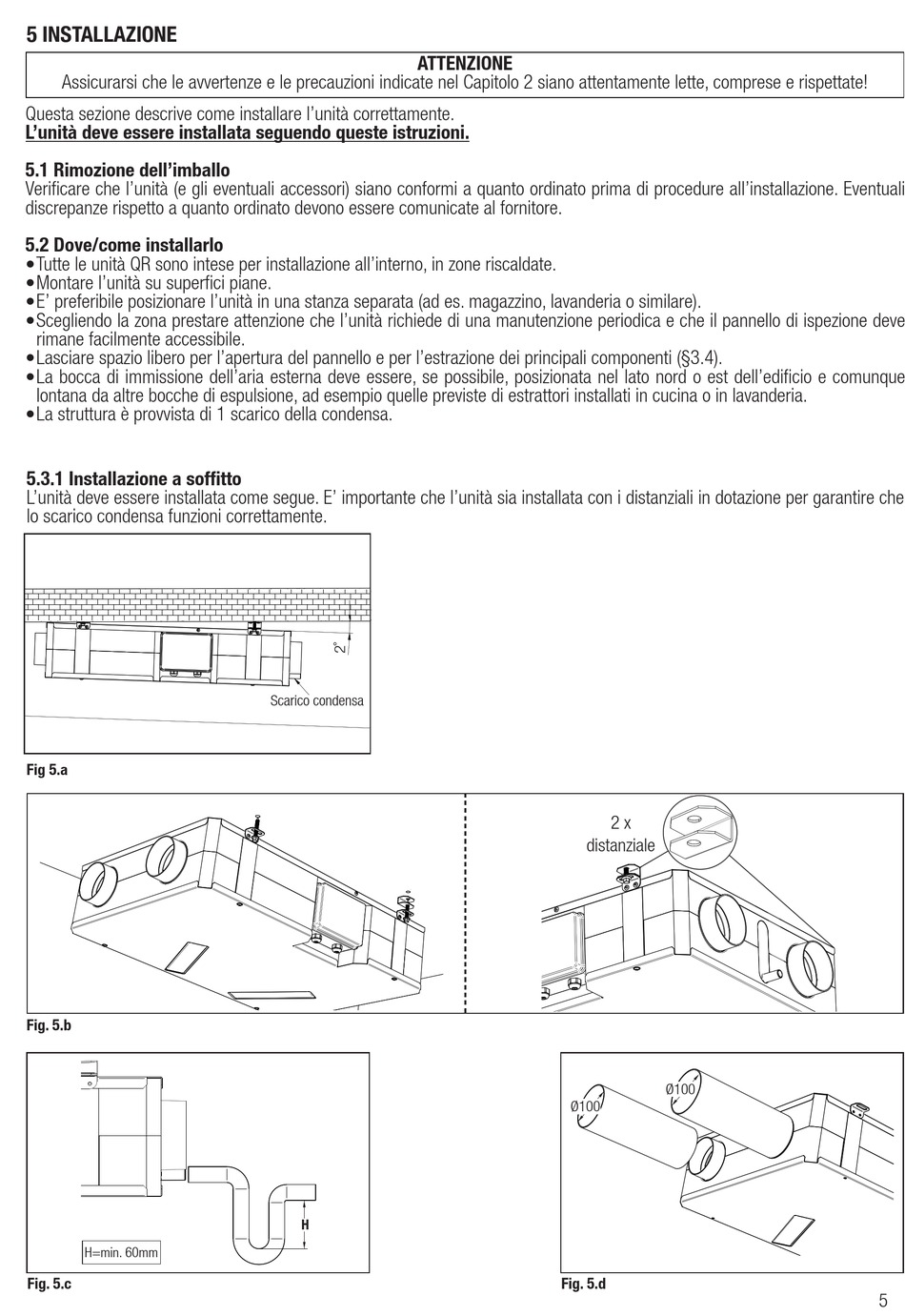

5.3.1 Installazione a soffitto

L'unità deve essere installata come segue. E' importante che l'unità sia installata con i distanziali in dotazione per garantire che
lo scarico condensa funzioni correttamente.
DETAIL A
29
Spirit level
Fig 5.a
Fig. 5.b
H=min. 60mm
Fig. 5.c
INSERIRE
VISTA CON FILTRI
E SCAMBIATORE
TRATTEGGIATI
E SIMBOLI DEI VARI FLUSSI
(COME DA ETICHETTA FLUSSI)
Scarico condensa
SCARICO CONDENSA
CONDENSATION DRAIN
