PLAATSING VAN PANELEN
Aangepaste panelen
DEURPANELEN

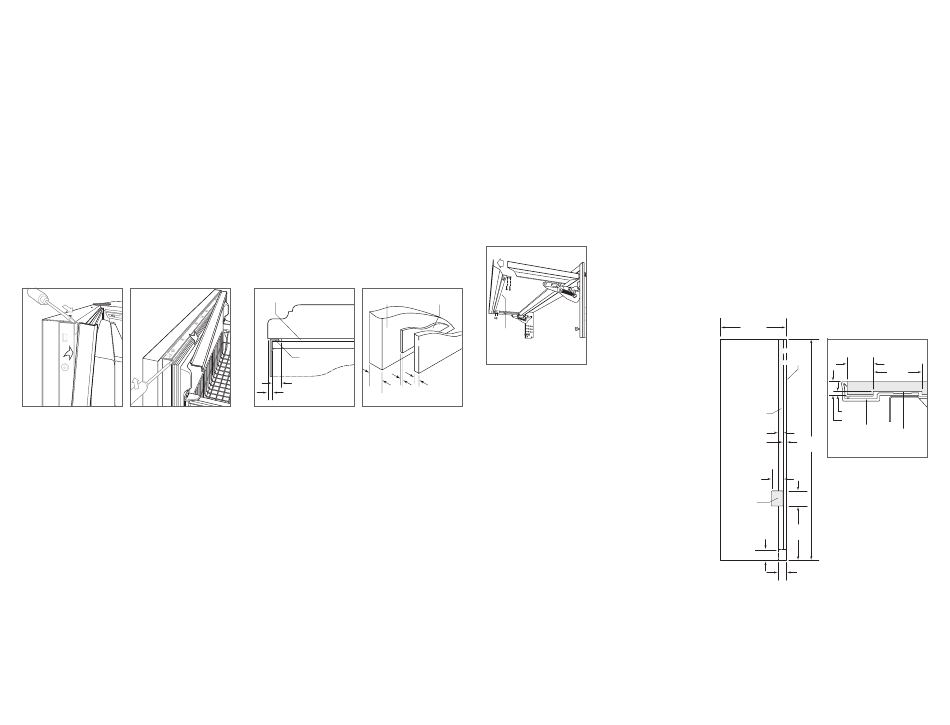

Voor het installeren van aangepaste deurpanelen: verwijder
het lijstwerk aan de zijkant van de handgreeptrim. Zet
de punt van een schroevendraaier tegen de sleuf in de
bovenhoek aan de kant van de handgreep en duw de
trim naar buiten. Voor de lade: steek de punt van een
schroevendraaier in de gleuf aan beide zijden van de trim
die langs de bovenkant van de lade loopt en duw de trim
naar buiten. Verwijder de schroeven en kozijn. Zie de
afbeeldingen hieronder.
De deur heeft een kozijn van 6 mm waar het aangepaste
paneel in kan worden geschoven. Als het paneel dikker is
dan 6 mm, voorzie het paneel dan rondom van een rand of
bevestig het paneel op een blad van 6 mm dik materiaal,
en breng dan het paneel aan in het kozijn.
Deurtrim zijkant. Ladetrim bovenkant.
8 | Nederlands
Er is een ruimte van 3 mm vereist tussen het steunpaneel
en het aangepaste paneel zodat het paneel in het kozijn
kan worden geschoven. Zie de afbeeldingen hieronder voor
belangrijke afmetingen.
Installeer de hardware van de handgreep voordat u het
paneel aanbrengt. Grote handgrepen in de vorm van een D
worden aanbevolen in plaats van knoppen. Schroefkoppen
moeten in het paneel worden verzonken.
Schuif het paneel in het kozijn.
Voor het terugplaatsen van het lijstwerk van de deurtrim:
plaats de bovenkant van de trim in de groeven aan de
bovenkant van de deur en klik de trim naar beneden in clips
op het deurkozijn. Voor de lade: begin aan één einde en klik
de trim vast in de clips in de richting van het andere einde.
AANGEPASTE
AFSTANDPANEEL
PANELEN AFSTANDPANEEL
AANGEPASTE PANELEN
ACHTERPANEEL
ACHTERPANEEL
TRIM
8 mm 19
min
mm
3 6
3 mm
(OVERLAY)
mm mm
typisch
Doorsnede (overloop) van Achteraanzicht van
paneelmontage. paneelmontage.
ROOSTERPANEEL
Verwijder het onderste roosterframe door de onderste twee
hoekschroeven aan beide kanten van het rooster eruit te
halen. Zie de afbeelding hieronder.
Schuif het paneel van het aangepaste rooster in het kozijn
zonder het onderste gedeelte. Als het paneel dunner is dan
6 mm, moet een vulmateriaal worden aangebracht om het
paneel goed te laten passen. Bevestig, als het paneel is
geïnstalleerd, het onderste roosterkozijn door de haakjes in
de hoeken terug op hun plaats te schuiven en vervolgens de
vier schroeven weer in te draaien.
ONDERSTE
ROOSTER-
FRAME
Roosterframemontage.
ZIJPANEEL
Voor de installatie van een aangepast zijpaneel zijn
accessoires nodig die verkrijgbaar zijn via een erkende Sub-
Zerodealer. Ook roestvrij stalen en witte emaille zijpanelen
zijn verkrijgbaar bij een erkende Sub-Zerodealer.
BELANGRIJK: Door het gebruik van zijpanelen kan de
breedte van de opening veranderen.
Een aangepast zijpaneel moet minimaal 610 mm diep en
13 mm dik zijn. Het zijpaneel moet worden gerouteerd om
goed tegen de zijkant van de eenheid te passen. Zie de
afbeeldingen hieronder.
De hoogte van het zijpaneel varieert met de
BELANGRIJK:
hoogte van het rooster. Controleer de afgewerkte hoogte
voordat u panelen aanpast.
BELANGRIJK: Voor over-en onder en Franse deurmodellen
is extra routering nodig voor de onderste scharnierplaat van
de koelkast.
610 mm
VOORKANT
VAN
ZIJPANEEL
25 mm
48 mm
ROUTEREN TOT
3 mm
3 mm
13 mm
48 mm HOOFDFRAME
ROUTERING
25 mm 2134 ZIJPANEEL
mm
Details routering.
108 mm
146
ROUTEREN TOT
mm
5 mm
(OVER-EN-
ONDERMODELLEN)
521
mm
102 mm
OPTIONELE
67 mm
UITSPARING VOOR
TEENSTOOTPLAAT
Afmetingen zijpaneel.
