INSTALACIÓN
Alineación
NIVELADO

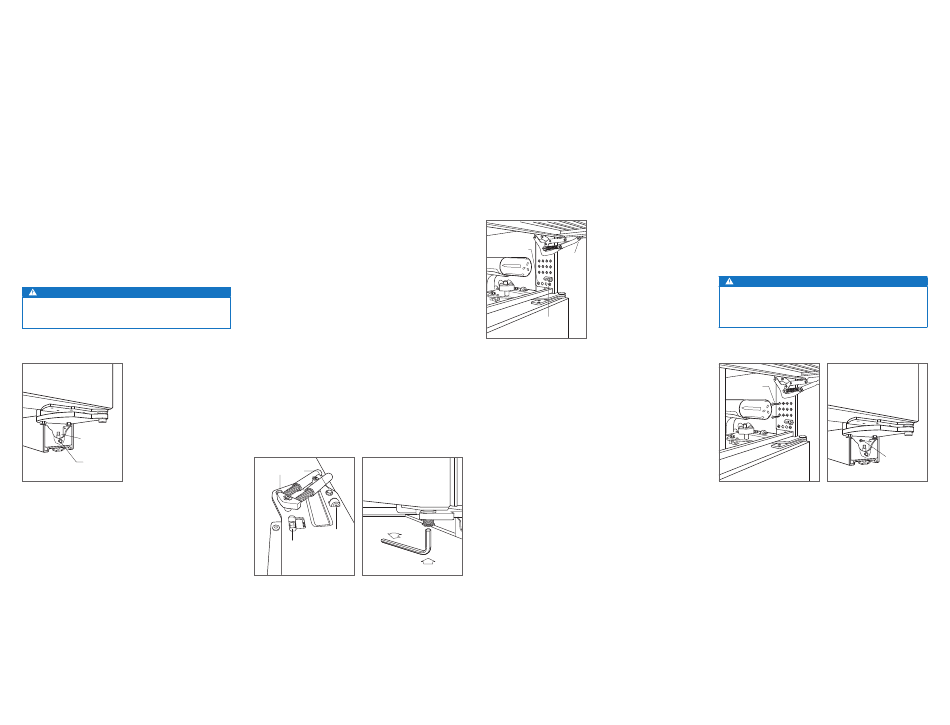

Una vez que la unidad esté colocada en su sitio, gire las patas
de nivelación delanteras en el sentido de las agujas del reloj para
ajustar la altura. El ajuste de la altura de la parte trasera se puede
realizar desde la parte delantera de la base de la rueda. Con
ayuda de una llave de vaso de 3 / ", gire el tornillo hexagonal de
8
3 / " en el sentido de las agujas del reloj para levantar la unidad y
8
en sentido contrario para bajarla. Utilice el ajuste de torsión más
pequeño si utiliza un taladro. No gire manualmente las patas de
nivelación trasera. Consulte la siguiente ilustración.
Cuando la unidad esté correctamente nivelada, no será tan
necesario realizar los ajustes de las puertas y de los cajones.
nivele la unidad con el suelo, y no con
NOTA IMPORTANTE:
los demás muebles, pues podría afectar al funcionamiento
de la unidad como, por ejemplo, impidiendo que la puerta
se cierre correctamente.
AVISO
Para evitar que la unidad vuelque hacia delante, las patas
de nivelación delanteras deben llegar hasta el suelo.
PATAS DE
NIVELACIÓN
DELANTERAS
AJUSTE
TRASERO
Ajuste de la base de la rueda
trasera.
AJUSTE DE LA PUERTA
Las puertas de los modelos combi y side-by-side pueden
ajustarse hacia adentro y hacia afuera, y con inclinación de
lado a lado. Asimismo, las puertas de los modelos side-by-
side también pueden ajustarse hacia arriba y hacia abajo.
Para efectuar ajustes, afloje ligeramente los dos pernos
superiores de las bisagras en la placa de bisagras superiores
con una llave de 1 / ". Consulte la siguiente ilustración.
2
Ajuste hacia dentro y hacia fuera | Para ajustar una puerta
con la bisagra a la izquierda, con ayuda de una llave allen
de 5 / ", gire el perno en el sentido de las agujas del reloj
32
para que el lado del tirador de la puerta se mueva hacia
dentro, y en sentido contrario para que lo haga hacia fuera.
En caso de que sea una puerta con la bisagra a la derecha,
siga las instrucciones en sentido inverso.
Ajuste de inclinación de lado a lado | Para ajustar una
puerta con la bisagra a la izquierda, con ayuda de una llave
allen de 3 / ", gire el perno en el sentido de las agujas del
8
reloj para extraer el lado del tirador de la puerta se mueva
hacia arriba, y en sentido contrario para que lo haga hacia
abajo. En caso de que sea una puerta con la bisagra a la
derecha, siga las instrucciones en sentido inverso.
Ajuste hacia arriba y hacia abajo | Para ayudar una puerta
con la bisagra a la izquierda, con ayuda de una llave allen
de 1 / ", gire el perno en el sentido de las agujas del reloj
4
para levantar la puerta, y en sentido contrario para bajarla.
Consulte la siguiente ilustración. En caso de que sea una
puerta con la bisagra a la derecha, siga las instrucciones en
sentido inverso.
PERNOS SUPERIORES
DE LAS BISAGRAS
AJUSTE HACIA
DENTRO Y HACIA
AJUSTE DE FUERA
INCLINACIÓN DE
LADO A LADO
Pernos de ajuste de la puerta. Ajuste de la puerta hacia arriba
y hacia abajo.
Comprobación
INSTALACIÓN DE LA REJILLA
Instale el conjunto de la rejilla y compruebe que se ajusta
correctamente. La rejilla está diseñada para que se apoye
sobre la bisagra o bisagras superiores de la puerta con el fin de
reducir al mínimo el margen entre la parte superior de la puerta
y la parte inferior de la rejilla. Para evitar que puedan interferir,
deberá ajustar la altura de la rejilla. Afloje los cuatro tornillos de
ajuste de la rejilla (dos a cada lado) y adapte la altura de esta
según corresponda. Consulte la siguiente ilustración.
TORNILLO TRASERO
DE LA REJILLA
AJUSTE DE
LA REJILLA
TORNILLO
DELANTERO DE
LA REJILLA
Ajuste de la altura de la rejilla.
ANCLAJE
Cuando la unidad esté nivelada y se haya ajustado la
puerta, ancle la unidad a la cavidad para garantizar que se
ajusta correctamente y que la instalación es segura.
Para anclar la parte superior de la unidad, abra la rejilla y
coloque los tornillos incluidos a través del marco de la rejilla
hasta que penetren en el mobiliario. Hay varios orificios.
Consulte la siguiente ilustración. Compruebe el espacio
adecuado para la apertura de la puerta.
Para anclar la parte inferior de la unidad, coloque un tornillo
en el orificio lateral en el conjunto de la base de cada rueda.
El tornillo se debe colocar en ángulo para que la fijación
sea la correcta. Consulte la siguiente ilustración. Es posible
que necesite material adicional por detrás del listón para
garantizar que el anclaje sea suficiente.
PRECAUCIÓN
En caso de que los tornillos suministrados no sean
adecuados para la instalación, utilice unos tornillos
adecuados.
TORNILLOS
DE ANCLAJE
TORNILLO
DE ANCLAJE
Anclaje de la parte superior. Anclaje de la parte inferior.
