PREPARACIÓN DEL SITIO
Soporte antivuelco
AVISO
Para impedir que la unidad se incline hacia adelante y
conseguir que su colocación sea estable, es necesario
sujetar la unidad con los soportes antivuelcos.
Los dos soportes antivuelco se deben instalar exactamente
a 610 mm de la parte delantera de la cavidad hasta la parte
trasera de los soportes y con un mínimo de 102 mm desde los
lados de la cavidad. Esta profundidad se incrementará hasta
665 mm si se trata de una instalación empotrable con paneles
delgados de 19 mm. Si no coloca bien los soportes antivuelcos,
es posible que los soportes no queden bien fijados.
Utilice todas las piezas del soporte antivuelco tal y como
se indica en las instrucciones para suelos de madera o de
hormigón.
para aplicaciones en madera o en un
NOTA IMPORTANTE:
suelo determinado, en caso de que los tornillos del n.º 12 no
alcancen el montante o la placa de pared, utilice tornillos del
n.º 8 y arandelas del n.º 12 con los anclajes para pared.
NOTA IMPORTANTE: en algunas instalaciones es posible
que, debido al tipo de suelo o acabado de este, sea
necesario colocar los tornillos inclinados para sujetar los
soportes antivuelco a la pared trasera.
PIEZAS ANTIVUELCO
2 Soportes antivuelco
12 Tornillos de cabeza plana del n.º 12 (64 mm)
4 Anclajes de expansión de 16 x 95 mm – 3 / "
8
12 Arandelas planas del n.º 12
4 Tornillos de cabeza ovalada de del n.° 8 (18 x 32 mm)
4 Anclajes para pared de nailon Zip-it ®
6 | Español
APLICACIÓN EN SUELO DE MADERA
Tras colocar correctamente los soportes antivuelco en la
cavidad, perfore orificios guía de 5 mm de diámetro como
máximo en los montantes de pared o en la placa de pared.
Utilice arandelas y tornillos del n.º 12 para fijar los soportes.
Compruebe que los tornillos penetren en el material del
suelo y en los montantes de pared o en las placas un
mínimo de 19 mm. Consulte la siguiente ilustración.
APLICACIÓN EN SUELO DE HORMIGÓN
Tras colocar correctamente los soportes antivuelco en la
cavidad, perfore orificios guía de 5 mm de diámetro como
máximo en los montantes de pared o en la placa de pared.
Realice orificios de 10 mm de diámetro en el hormigón con una
profundidad mínima de 38 mm. Utilice arandelas y tornillos del
n.º 12 para fijar los soportes a la pared, y anclajes de expansión
de 3 / " para fijar los soportes al suelo. Compruebe que los
8
tornillos penetran en los montantes de pared o en las placas un
mínimo de 19 mm. Consulte la siguiente ilustración.

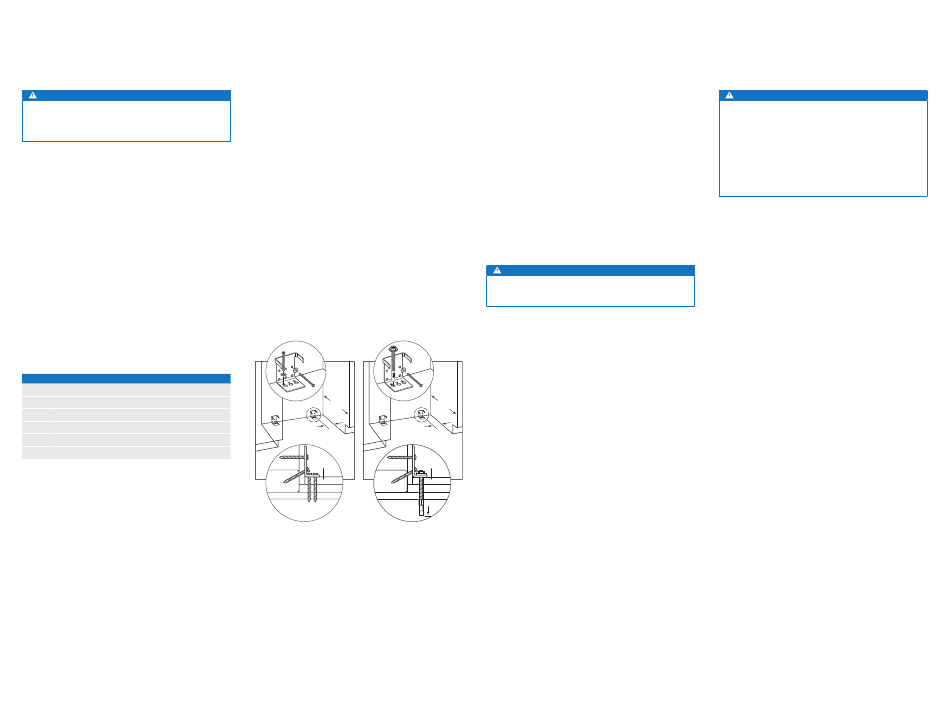

610
mm
102 mm 102 mm
MIN MIN
SUELO FINISHED SUELO
ACABADO FLOORING ACABADO
PLACA PLACA
WALL PLATE
DE PARED DE PARED
TIPO DE SUELO TIPO DE SUELO SUBFLOORING
1 38 mm 1 / "
SUELO DE 2
SUELO DE MADERA CONCRETE
min
HORMIGÓN MIN
FLOOR
Suelo de madera. Suelo de hormigón.
INSTALACIÓN DE ANCLAJES DE EXPANSIÓN PARA
HORMIGÓN:
Haga un agujero de 10 mm de diámetro con una
1
profundidad superior al incrustado mínimo. Limpie el
orificio o continúe taladrando para hacer que el orificio
sea más profundo y quepan en él los residuos.
Coloque la arandela y la tuerca al nivel del extremo del
2
anclaje para proteger las roscas. Inserte el anclaje en el
material en el que debe atornillarse hasta que la arandela
quede nivelada con el material de la superficie.
Extienda el anclaje mediante una llave que sirva para
3
apretar la tuerca de 3 a 5 vueltas más de su posición
lograda con el apriete manual o hasta 34 newtons
metros de par.
AVISO
Compruebe que no haya cables eléctricos ni tuberías
en el área en la que se van a introducir los tornillos.
610
mm
(38)
PRECAUCIÓN
Lleve siempre gafas de seguridad y utilice cualquier
otro dispositivo o ropa de protección que sea necesario
cuando esté instalando o trabajando con anclajes.
Se recomienda no utilizar los anclajes en material de
mampostería poco pesado, por ejemplo, bloques o
ladrillos, ni utilizarlo en hormigón fresco que no se haya
secado el tiempo suficiente. No se recomienda utilizar
brocas huecas para hacer orificios para los anclajes.
