PREPARACIÓN DEL SITIO

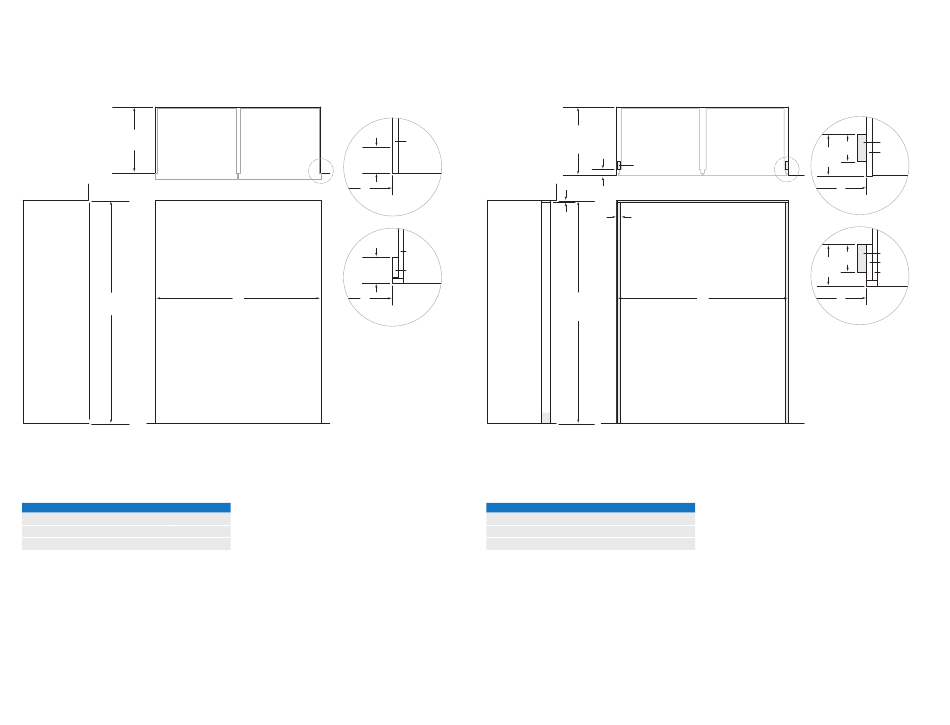

Medidas de la cavidad
INSTALACIÓN DOBLE ESTÁNDAR
610 mm
PROFUNDIDAD
DE LA CAVIDAD
2.127 mm
ALTURA DE
CAVIDAD
VISTA LATERAL
NOTA: Las devoluciones terminadas de 89 mm serán visibles y se deben terminar para que coincidan con gabinetes.
La línea sombreada representa el perfil de la unidad.
ANCHURA DE LA CAVIDAD
Dos modelos de 762 mm 1.518 mm
Modelos de 762 mm y 914 mm 1.670 mm
Dos modelos de 914 mm 1.822 mm
4 | Español
89 mm
RETORNO
FINAL
VISTA SUPERIOR
A
GABINETE
FRAMELESS
89 mm
RETORNO
FINAL
A
A
ANCHURA DE LA CAVIDAD
GABINETE
ENMARCADO
VISTA FRONTAL
Para esta instalación se necesita un kit de instalación doble.
A
Medidas de la cavidad
INSTALACIÓN DOBLE EMPOTRABLE
665 mm
PROFUNDIDAD
19 mm
DE INSTALACIÓN
TÍPICO
EMPOTRABLE
6 mm
19 mm
TÍPICO
RELLENO
2.134 mm
ALTURA DE
INSTALACIÓN
EMPOTRABLE
VISTA LATERAL
NOTA: Las vueltas terminadas de 89 mm y las áreas sombreadas serán visibles y se deben terminar para que coincidan con los gabinetes.
La línea sombreada representa el perfil de la unidad con panel de 19 mm.
ANCHURA DE LA CAVIDAD
Dos modelos de 762 mm
Modelos de 762 mm y 914 mm
Dos modelos de 914 mm
56 mm
LISTÓN
VISTA SUPERIOR
32 mm
A
ANCHURA DE INSTALACIÓN EMPOTRABLE
VISTA FRONTAL
Las medidas están calculadas con un panel de 19 mm
A
de grosor. Para esta instalación se necesita un kit de
1.581 mm
instalación doble.
1.734 mm
1.886 mm
LISTÓN
89
145 mm mm 19 mm
RETORNO
TÍPICO
FINAL
A
GABINETE
FRAMELESS
LISTÓN
89
145 mm mm
RELLENO
RETORNO
19 mm
FINAL
TÍPICO
A
GABINETE
ENMARCADO
