INSTALACIÓN DEL PANEL
Paneles a medida
PANELES DE PUERTA

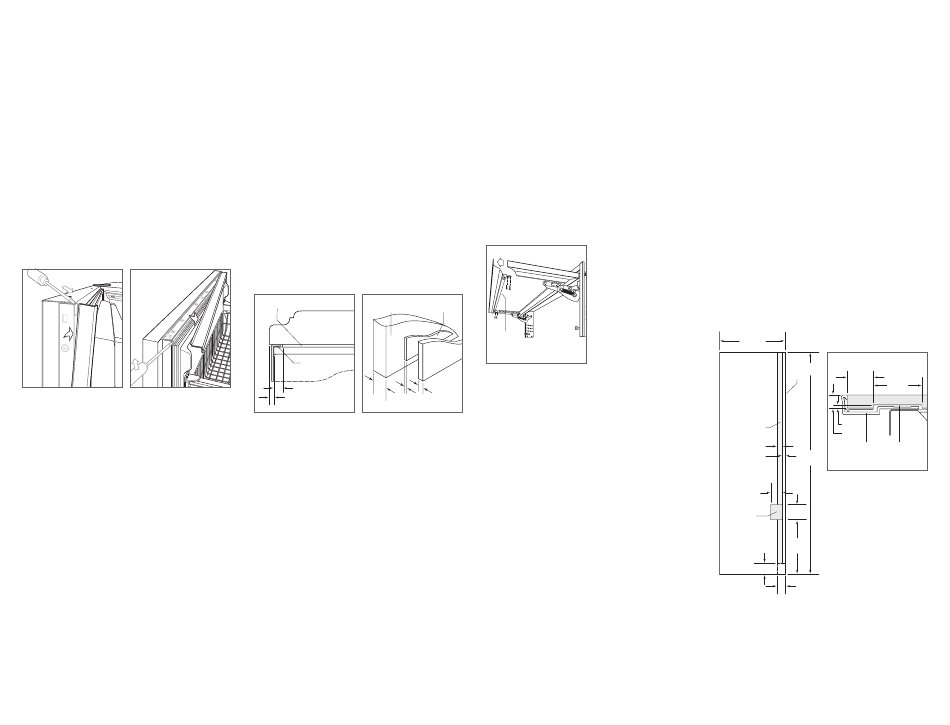

Para instalar paneles de puerta a medida, retire la moldura
del borde del lateral del tirador. Introduzca la punta de un
destornillador en la ranura de la esquina superior del lateral
del tirador y extraiga el borde. Para los cajones, introduzca
la punta de un destornillador en la ranura en cualquiera de
los lados del borde que van en paralelo a la parte superior
del cajón y extraiga el borde. Retire los tornillos y el marco.
Observe las siguientes ilustraciones.
La puerta tiene un marco de 6 mm para deslizar dentro el
panel a medida. Si el panel posee un grosor inferior a 6 mm,
frese el borde del panel o monte el panel en una lámina de
material fino de 6 mm, y luego introdúzcalo en el marco.
Borde de la puerta. Borde superior del cajón.
8 | Español
Se necesita un espacio de 3 mm entre el panel trasero y
el panel a medida para que el panel pueda deslizarse en
el marco de la puerta. Observe las siguientes ilustraciones
para ver las medidas fundamentales.
Coloque las piezas del tirador antes de insertar el panel. Se
recomienda utilizar tiradores anchos en forma de D en lugar
de pomos. Las cabezas de los tornillos se deben encastar
en el panel.
Deslice el panel en el marco.
Para volver a colocar la moldura del borde de la puerta,
introduzca la parte superior del borde en las ranuras de
la parte superior de la puerta tirando de ellas hacia abajo,
encajándolo en las sujeciones del marco. Para el cajón,
comience por un extremo y vaya avanzando hacia el lado
opuesto, encajando el borde en las sujeciones.
PANEL FABRICADO
PANEL ESPACIADOR
A MEDIDA ESPACIADOR
PANEL FABRICADO
A MEDIDA
PANEL TRASERO
PANEL
TRASERO
JUNTA
8 mm
min
19
3 mm mm
(REVESTIBLE) 3 6
mm mm
estándar
Vista transversal del conjunto Vista trasera del conjunto de
de panel (revestible). panel.
PANEL DE REJILLA
Quite el marco de la rejilla inferior extrayendo los dos
tornillos de las esquinas inferiores a cada lado del conjunto
de la rejilla. Consulte la siguiente ilustración.
Una vez extraída la sección inferior, deslice el panel de rejilla
a medida en el marco. Si el panel posee menos de 6 mm de
grosor, necesitará instalar un material de relleno para que se
ajuste correctamente. Cuando el panel esté instalado, vuelva
a fijar el marco inferior de la rejilla deslizando los soportes de
las esquinas a su posición y volviendo a colocar los cuatro
tornillos de los extremos.
PANEL
MARCO DE
LA REJILLA
INFERIOR
Conjunto del marco de la rejilla.
PANEL LATERAL
En caso de instalar un panel lateral a medida, necesitará un
kit de accesorios, disponible en cualquier distribuidor de
Sub-Zero autorizado. Podrá encontrar los paneles laterales
de acero inoxidable y esmalte blanco en su distribuidor de
Sub-Zero autorizado.
NOTA IMPORTANTE: el uso de paneles laterales puede
afectar a la anchura de la cavidad.
Un panel lateral personalizado debe tener un mínimo de 610 mm
de profundidad y 13 mm de grosor. Será necesario sacarlo un
poco para que el panel lateral quede empotrado con el lateral de
la unidad. Observe las siguientes ilustraciones.
NOTA IMPORTANTE: la altura del panel lateral variará en
función de la altura de la rejilla. Compruebe la altura final
antes de modificar los paneles.
NOTA IMPORTANTE: en modelos combi y con puertas
francesas, se necesitará una guía adicional para acomodar
la bisagra inferior del frigorífico.
610 mm
PARTE
DELANTERA
DEL PANEL
ATERAL 25 mm
48 mm
3 mm
3 mm
FRESAR A
13 mm
48 mm
MARCO DISPOSICIÓN
25 mm 2.134 PRINCIPAL DEL PANEL
mm
LATERAL
Detalle de disposición.
108 mm
146
FRESAR A
5 mm mm
(MODELOS COMBI)
521
mm
102 mm
CORTE
67 mm
OPCIONAL PARA
EL RODAPIÉ
Medidas del panel lateral.
