Einbau

6.1

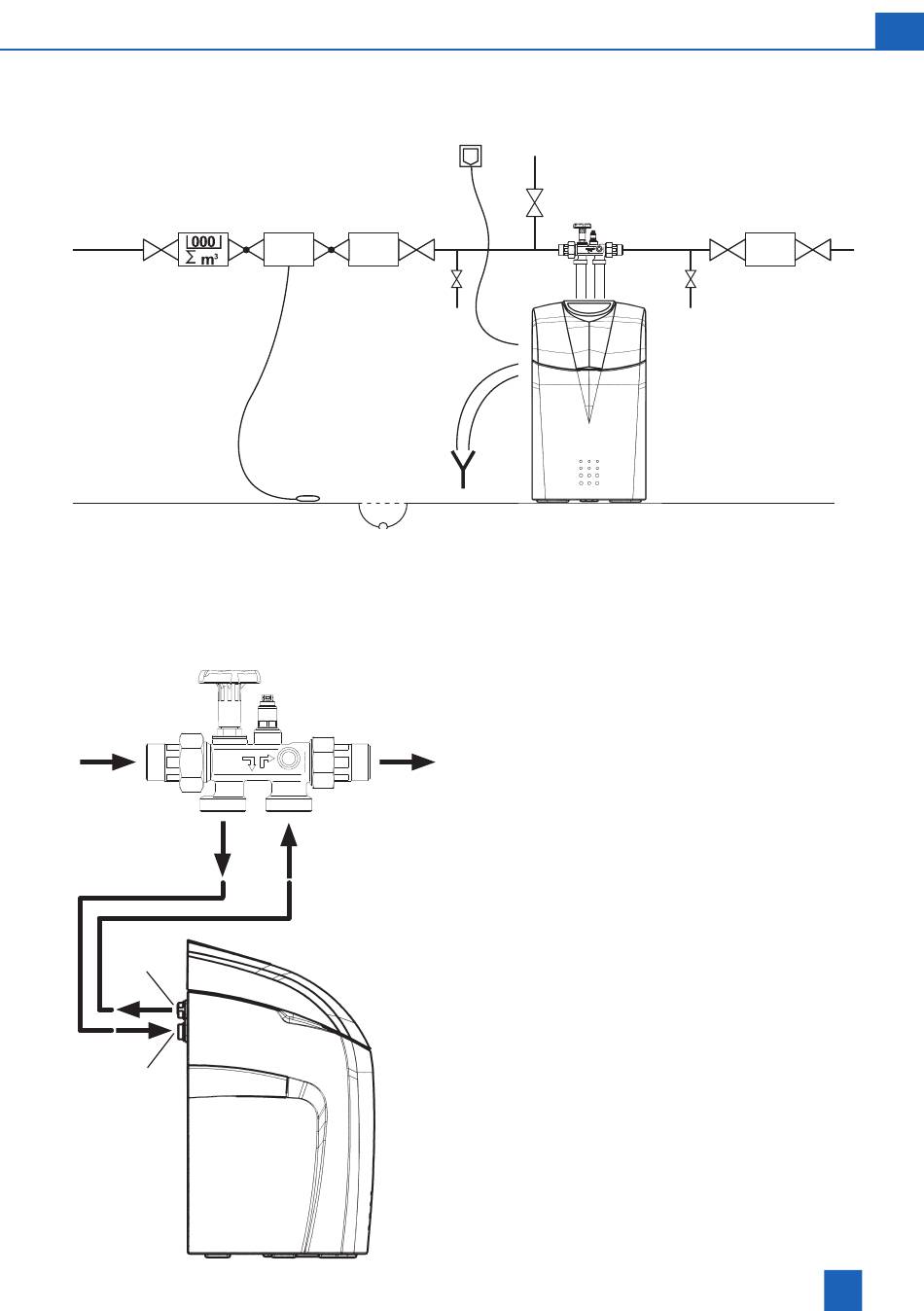

Einbauschema

Wasserstop, Druckminde-
rer, Dosieranlage optional
erforderlich je nach Be-
triebsbedingungen.
Probenahmehähne erfor-
derlich je nach Anforde-
rungen
Multiblock X
Ausgang
zu 6
5
6
Druckmin-
derer
Wasser-
Filter
stop
Boden- Boden-
sensor ablauf
Eingang
von 5
Die Anlage gem. nebenstehendem Schema
anschliessen.
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Bitte die separaten Einbau- und Bedienungsanlei-
tungen für Multiblock und Anschluss-Set DN 32/32
beachten, da sonst im Schadensfall die Gewähr-
leistung erlischt.
Eventuell vorhandene Schmutzpartikel durch Öff-
nen des Handrades am Multiblock Modul ausspülen.
Beim Anschluss Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang (6)
verbinden.
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (5)
dichtend verbinden.
DE
Dosier-
anlage
Probenahmehahn
