DE

6 Einbau

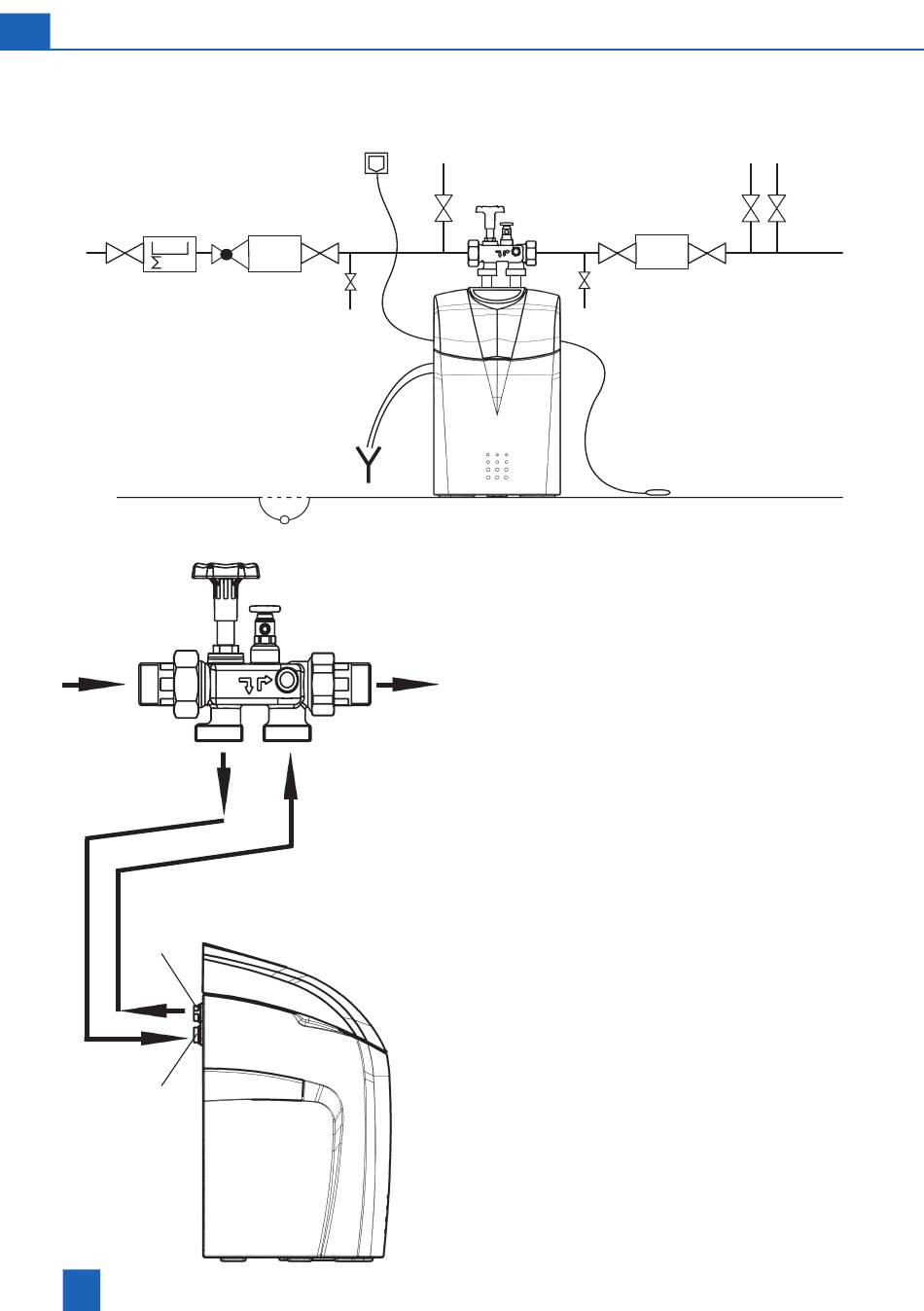

Einbauschema

000
m
3
Druckminderer,
Dosieranlage
optional
erforderlich
je nach
Betriebs-
bedingungen
Bodenablauf
Multiblock X
Ausgang
zu 6
5
6
10
Filter
Eingang
zu 5
Dosier-
gerät
Probenahmehahn
Die Anlage gem. nebenstehendem Schema
anschliessen.
Im Multiblock X ist ein Bypass integriert.
Der Einbau ist in waagerecht und senkrecht verlau-
fende Rohrleitungen möglich.
Die separaten Einbauanleitungen beachten, da
sonst im Schadensfall die Gewährleistung erlischt.
Eventuell vorhandene Schmutzpartikel durch Öffnen
des Handrades am Multiblock ausspülen.
Wellrohrschlauch an den Multiblock Ausgang
anschliessen und mit dem Hartwassereingang (6)
verbinden. Fliessrichtungspfeile beachten!
Wellrohrschlauch an den Multiblock Eingang
anschliessen und mit Weichwasserausgang (5)
dichtend verbinden.
Bodensensor
