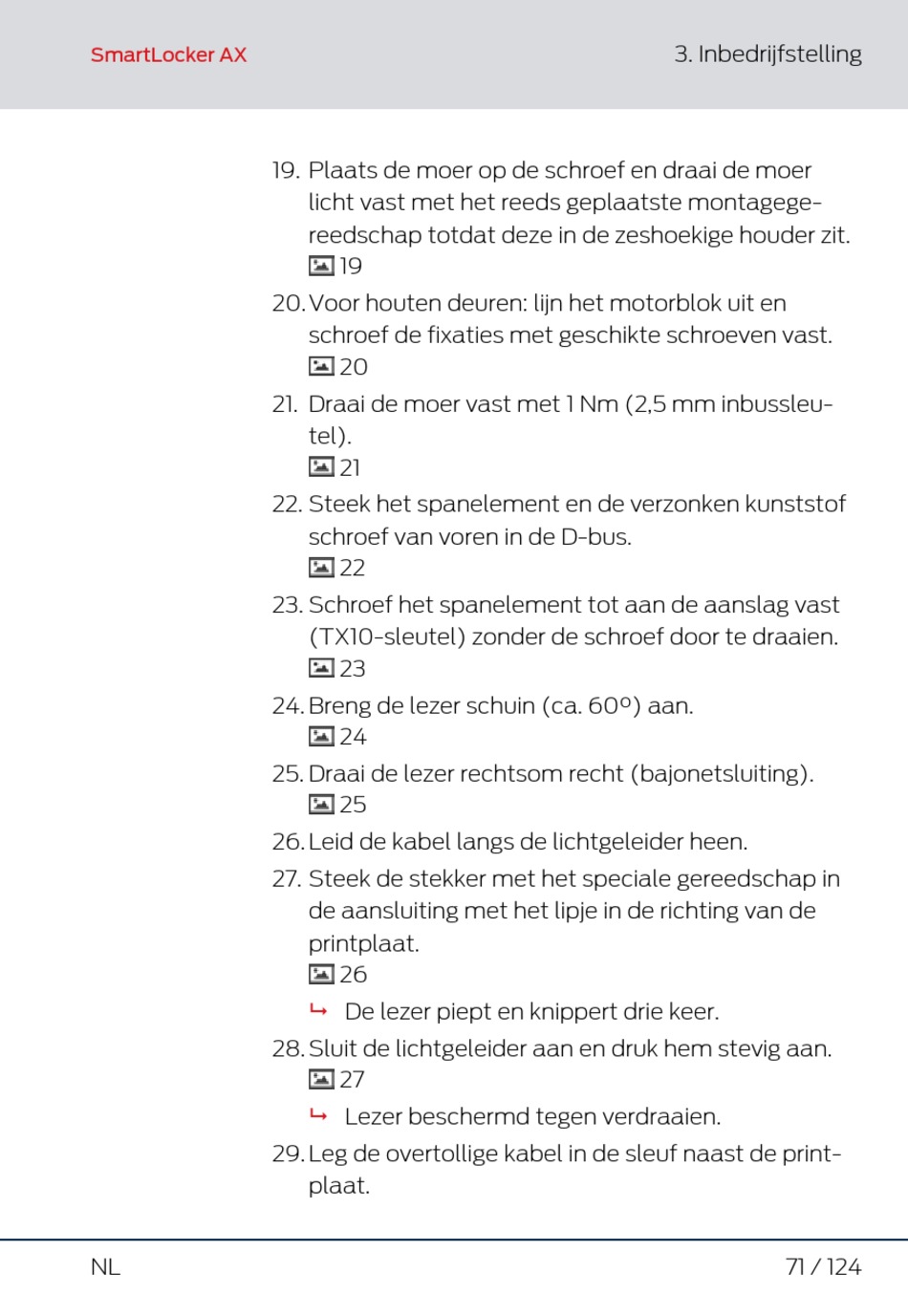

19. Plaats de moer op de schroef en draai de moer
licht vast met het reeds geplaatste montagege-
reedschap totdat deze in de zeshoekige houder zit.
19
20. Voor houten deuren: lijn het motorblok uit en
schroef de fixaties met geschikte schroeven vast.
20
21. Draai de moer vast met 1 Nm (2,5 mm inbussleu-
tel).
21
22. Steek het spanelement en de verzonken kunststof
schroef van voren in de D-bus.
22
23. Schroef het spanelement tot aan de aanslag vast
(TX10-sleutel) zonder de schroef door te draaien.
23
24. Breng de lezer schuin (ca. 60°) aan.
24
25. Draai de lezer rechtsom recht (bajonetsluiting).
25
26. Leid de kabel langs de lichtgeleider heen.
27. Steek de stekker met het speciale gereedschap in
de aansluiting met het lipje in de richting van de
printplaat.
26
De lezer piept en knippert drie keer.
9
28. Sluit de lichtgeleider aan en druk hem stevig aan.
27
9 Lezer beschermd tegen verdraaien.
29. Leg de overtollige kabel in de sleuf naast de print-
plaat.
