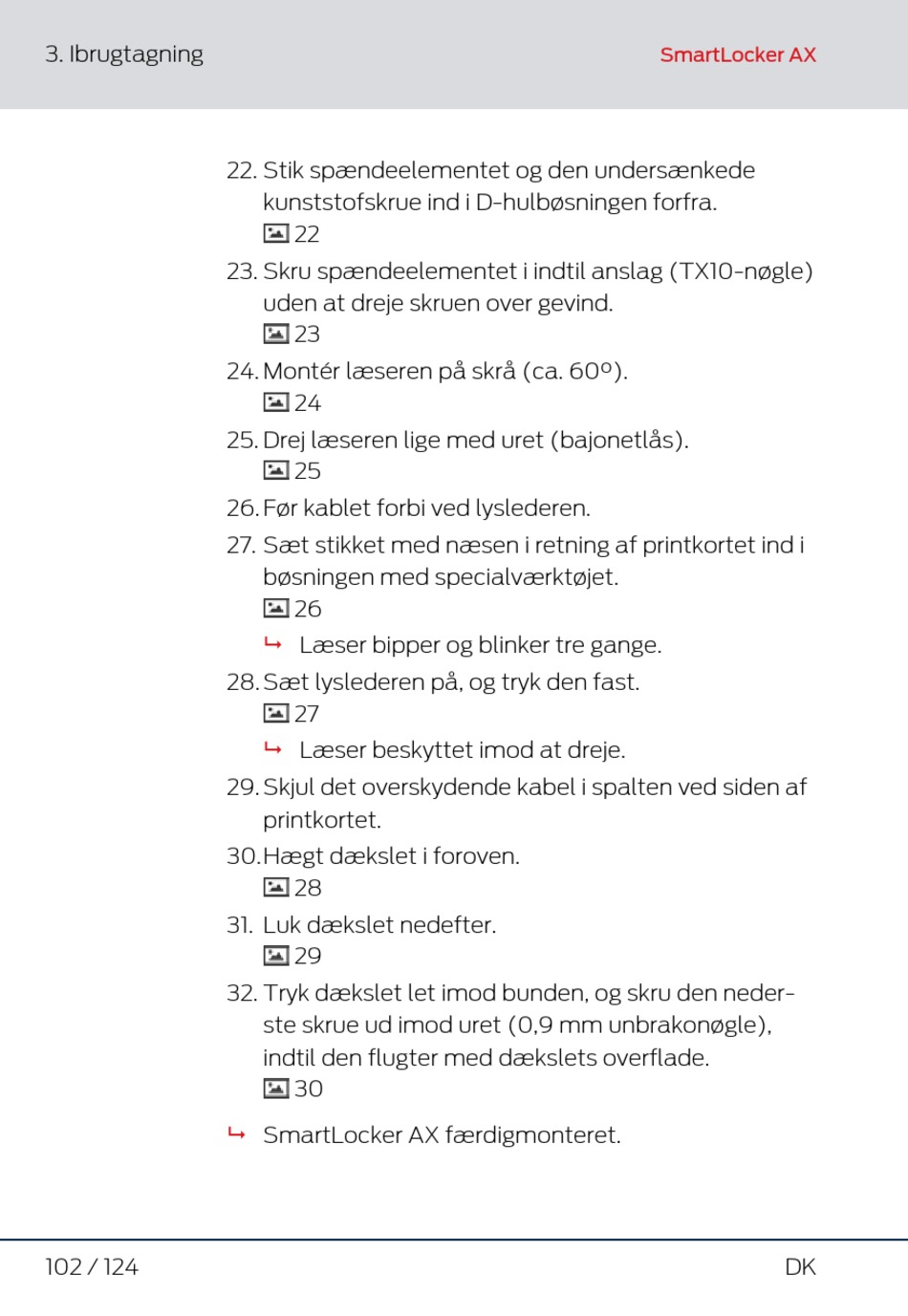

3. Ibrugtagning
102 / 124
22. Stik spændeelementet og den undersænkede
kunststofskrue ind i D-hulbøsningen forfra.
22
23. Skru spændeelementet i indtil anslag (TX10-nøgle)
uden at dreje skruen over gevind.
23
24. Montér læseren på skrå (ca. 60°).
24
25. Drej læseren lige med uret (bajonetlås).
25
26. Før kablet forbi ved lyslederen.
27. Sæt stikket med næsen i retning af printkortet ind i
bøsningen med specialværktøjet.
26
9 Læser bipper og blinker tre gange.
28. Sæt lyslederen på, og tryk den fast.
27
9 Læser beskyttet imod at dreje.
29. Skjul det overskydende kabel i spalten ved siden af
printkortet.
30.Hægt dækslet i foroven.
28
31. Luk dækslet nedefter.
29
32. Tryk dækslet let imod bunden, og skru den neder-
ste skrue ud imod uret (0,9 mm unbrakonøgle),
indtil den flugter med dækslets overflade.
30
9 SmartLocker AX færdigmonteret.
