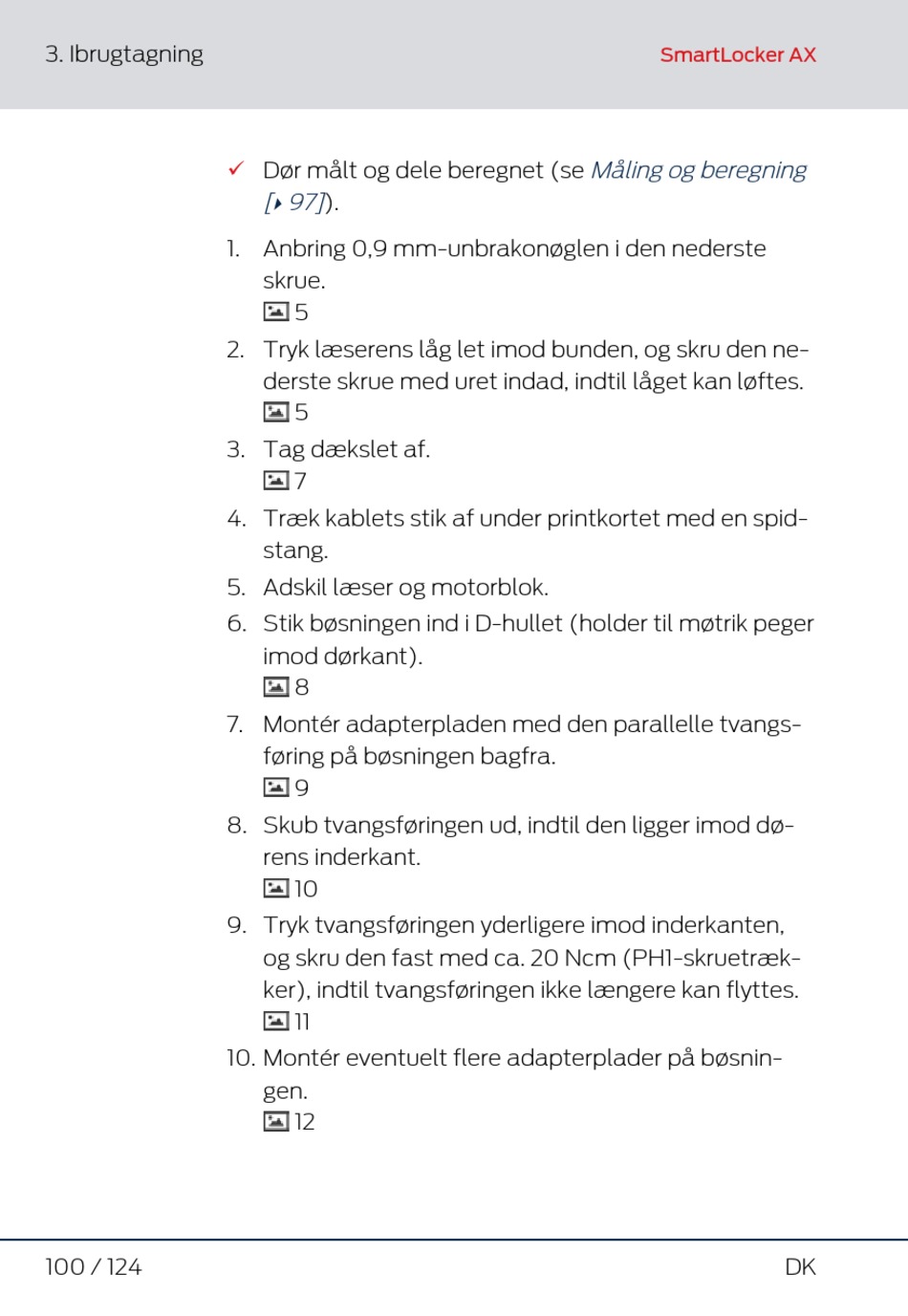

3. Ibrugtagning
100 / 124
ü Dør målt og dele beregnet (se
[ 97] ).
}
1. Anbring 0,9 mm-unbrakonøglen i den nederste
skrue.
5
2. Tryk læserens låg let imod bunden, og skru den ne-
derste skrue med uret indad, indtil låget kan løftes.
5
3. Tag dækslet af.
7
4. Træk kablets stik af under printkortet med en spid-
stang.
5. Adskil læser og motorblok.
6. Stik bøsningen ind i D-hullet (holder til møtrik peger
imod dørkant).
8
7. Montér adapterpladen med den parallelle tvangs-
føring på bøsningen bagfra.
9
8. Skub tvangsføringen ud, indtil den ligger imod dø-
rens inderkant.
10
9. Tryk tvangsføringen yderligere imod inderkanten,
og skru den fast med ca. 20 Ncm (PH1-skruetræk-
ker), indtil tvangsføringen ikke længere kan flyttes.
11
10. Montér eventuelt flere adapterplader på bøsnin-
gen.
12
SmartLocker AX
Måling og beregning
DK
