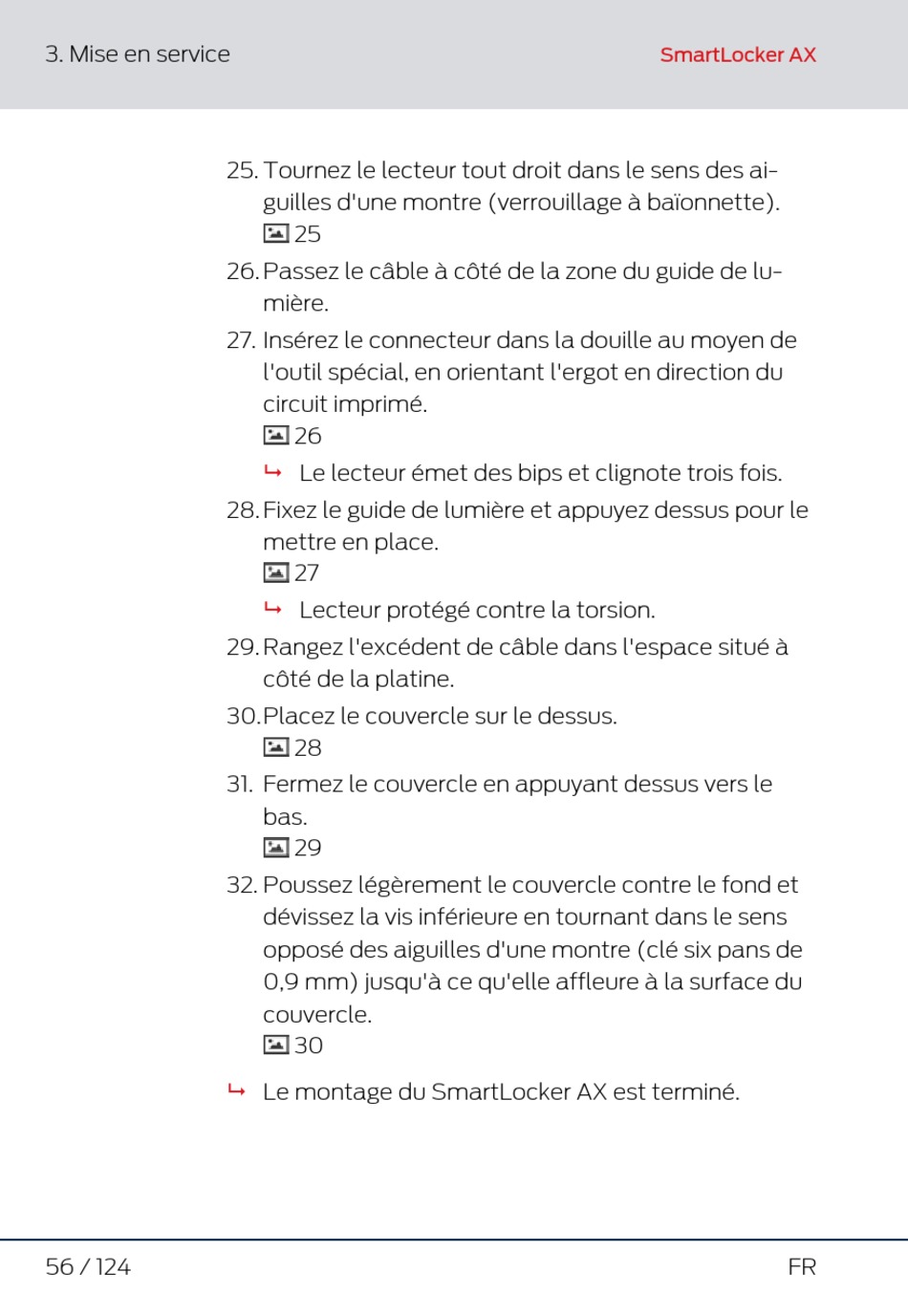

3. Mise en service
56 / 124
25. Tournez le lecteur tout droit dans le sens des ai-
guilles d'une montre (verrouillage à baïonnette).
25
26. Passez le câble à côté de la zone du guide de lu-
mière.
27. Insérez le connecteur dans la douille au moyen de
l'outil spécial, en orientant l'ergot en direction du
circuit imprimé.
26
Le lecteur émet des bips et clignote trois fois.
9
28. Fixez le guide de lumière et appuyez dessus pour le
mettre en place.
27
Lecteur protégé contre la torsion.
9
29. Rangez l'excédent de câble dans l'espace situé à
côté de la platine.
30.Placez le couvercle sur le dessus.
28
31. Fermez le couvercle en appuyant dessus vers le
bas.
29
32. Poussez légèrement le couvercle contre le fond et
dévissez la vis inférieure en tournant dans le sens
opposé des aiguilles d'une montre (clé six pans de
0,9 mm) jusqu'à ce qu'elle affleure à la surface du
couvercle.
30
Le montage du SmartLocker AX est terminé.
9
SmartLocker AX
FR
