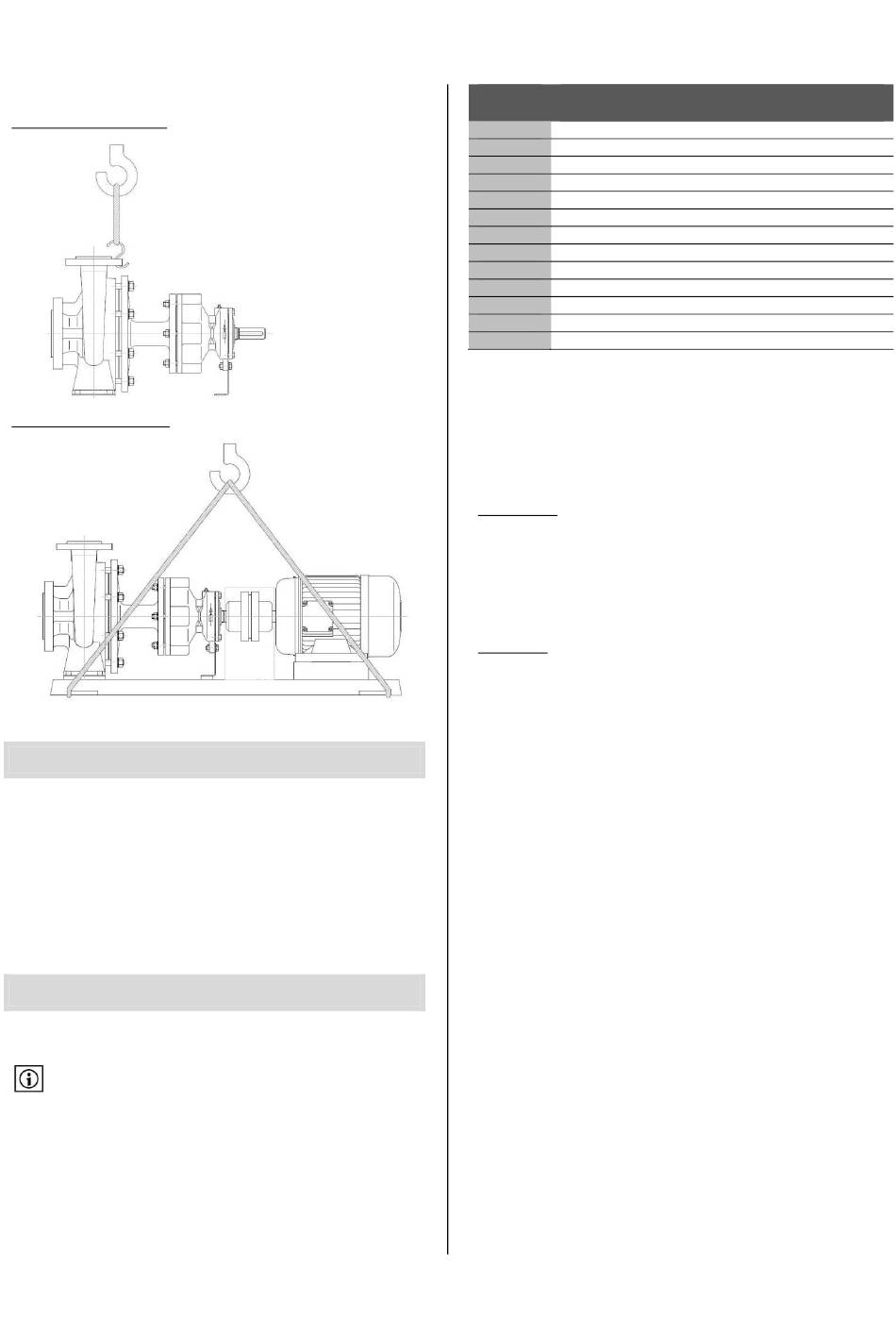

3.4.1 SCHEMAS DE LEVAGE
LEVAGE POMPE ARBRE NU :
LEVAGE GROUPE COMPLET :
4

APPLICATIONS

Les pompes NESH sont utilisées pour assurer la circulation d'eau à haute
température.
La conception spécifique du palier de la pompe permet d'éviter
l'utilisation de systèmes de refrodissement couteux pour le palier et la
garniture mécanique.
On trouve ces pompes dans les process utilisant des boucles de
circulation d'eau surchauffée en PN16.
5

DESCRIPTION TECHNIQUE

5.1 DESIGNATION DU PRODUIT
La désignation de la pompe est inscrite sur sa plaque signalétique
et permet de connaître la construction générale de la pompe. Cette
plaque est fixée sur l'hydraulique de la pompe.
La désignation d'une pompe type NESH est composée des éléments
suivants :
Exemple : NESH32-160A-MAJJ-42-T0,55/4K-2D-X
NESH Désignation de la gamme
32 Diamètre Nominal de la bride de refoulement
160A Diamètre nominal de la roue [mm] et type hydraulique
M Métallurgie et joint de corps
AJJ Type de garniture mécanique
4 Type de roulement de palier
2 Type d'accouplement pour mise en groupe
T Alimentation électrique du moteur
0,55 Puissance nominale du moteur P
4 Nombre de pôles moteur
K Option moteur
2D Option ATEX
X Particularité
Le descriptif détaillé de la construction de la pompe est présent sur
l'accusé réception de la commande ou sur demande auprès de notre
service commercial.
5.2 CARACTERISTIQUES TECHNIQUES
5.2.1 MATERIAUX
MÉTALLURGIE
Volute : fonte (EN-GJS-400-18-LT)
Fond de corps : fonte (EN-GJS-400-18-LT)
Arbre de palier : acier (X20Cr13 – AISI420)
Roue : fonte (EN-GJL250)
Corps de palier : fonte (EN-GJS-400-18-LT)
Palier lisse : carbure de silicium/carbure de silicium
ETANCHEITE
L'étanchéité statique est réalisée par joint plat graphite âme inox.
L'étanchéité d'arbre est assurée par une garniture mécanique simple
SIC/carbone joint EPDM.
5.2.2 LIMITES D'UTILISATIO N
5.2.2.1 TEMPÉRATURE
Les pompes NESH sont destinées à pomper de l'eau surchauffée de
120°C jusqu'à 180°C.
La conception de la pompe permet de limiter la température au niveau
de la garniture mécanique (Température maxi garniture mécanique
120°C ).
